| 品牌：華潤矽威 | 型號：PT4515NH | 類型：驅動IC |
| 功率：20W以內 | 批號：2018+ | 特色服務：原廠可提供技術支持 |
| 驅動芯片類型：線性LED驅動芯片 | 針腳數：3 | 封裝：TO252-3L/SOT89-3L |
| 系列：線性LED驅動芯片 | 產品說明：原裝假一罰十 | 包裝：真空 |
| 應用領域：照明電子 |

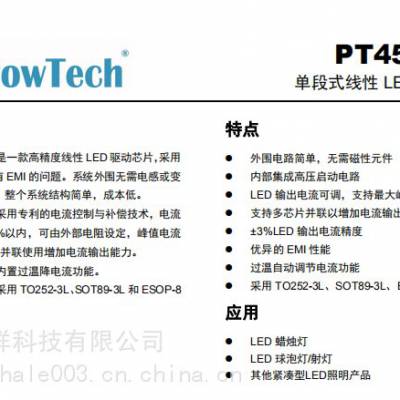

PT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM***頁PT4515_DS_Rev CH 0.11
概述PT4515是一款線性LED驅動芯片，采用單段式架構，沒有EMI的問題。系統外圍無需電感或變壓器等磁性元件，整個系統結構簡單，低。PT4515采用的電流控制與補償技術，電流精度可控制在±3%以內，可由外部電阻設定，峰值電流60mA。可多芯片并聯使用增加電流輸出能力。PT4515內置過溫及高壓自動降電流功能，過溫保護功能。PT4515采用TO252-3L、SOT89-3L封裝。
特點外圍電路簡單，無需磁性元件內部集成高壓啟動電路LED輸出電流可調，支持峰值電流60mA支持多芯片并聯以增加電流輸出能力±3%LED輸出電流精度的EMI性能過溫自動調節電流功能高壓自動調節電流功能過溫保護功能采用TO252-3L、SOT89-3L封裝
應用LED蠟燭燈LED球泡燈/射燈其他緊湊型LED照明產品
產品打印TO252-3L -40C to 85C PT4515ETOW2500顆/盤編帶PT4515XXXXXXSOT89-3L -40C to 85C PT4515E89C1000顆/盤編帶PT4515XXXXXXNote:典型應用電路圖1. PT4515典型應用電路圖123GNDOUTREXTPT4515TO252-2L123GNDOUTREXTPT4515SOT89-3L
PT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第2頁PT4515_DS_Rev CH 0.11
管腳圖2. PT4515管腳定義圖
管腳描述引腳號碼 引腳名稱 引腳功能描述1 OUT恒流輸出端口2 GND芯片地3 REXT輸出電流設置端口極限參數(注1)符號 參數 參數范圍 單位θJA（TO252-3L）PN結到環境熱阻（注2）37℃/WθJA（SOT89-3L）PN結到環境熱阻（注2）100℃/WTJ工作結溫范圍-40~150℃TSTG存儲溫度范圍-65~150℃注1：極限值是指超出該工作范圍，芯片有可能損壞。工作范圍是指在該范圍內，器件功能正常，但并不完全滿足個別性能指標。電氣參數定義了器件在工作范圍內并且在特定性能指標的測試條件下的直流和交流電參數規范。對于未給定上下限值的參數，該規范不予其精度，但其典型值合理反映了器件性能。注2：PCB條件：雙面板，銅箔厚度2Oz，鋪銅面積2Inch2，連接8個過孔。工作范圍符號 參數 參數范圍 單位ILED輸入電壓220Vac<60 maLDOOUTREXTVrefGNDVDD+_TSCOVCOTPPT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第3頁PT4515_DS_Rev CH 0.11電氣參數(無特別說明，TA=25C)符號 描述 條件 小值 典型值 值 單位VOUT_MINOUT輸入電壓IOUT= 30mA 6.5 VVOUT_BVOUT端口耐壓IOUT= 0 450 VIDD靜態電流VOUT= 10V，REXT懸空90 250 μAIOUT輸出電流5 60 mAVREXTREXT端口電壓VOUT= 10V 485 500 515 mVdIOUTIOUT精度IOUT= 20mA ±3 %TSC溫度補償起始點140℃TOTP過溫保護點165℃TOTP_HYS過溫保護遲滯20℃VOVCOUT高壓降電流起始點70 VdVOVC高壓降電流系數VOUT= 70～150V 0.8 %/V簡化模塊圖圖3. PT4515內部模塊簡化圖( mA)EXT()LEDR500mV IPT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第4頁PT4515_DS_Rev CH 0.11功能描述PT4515是一款線性LED驅動芯片，采用單段式線性架構，并且沒有EMI的問題。系統外圍無需電感或變壓器等磁性元件，整個系統結構簡單，低。啟動電壓(OUT)PT4515工作電壓由OUT引腳提供。當OUT引腳電壓高于GND至芯片開啟電壓時，PT4515開始工作，實現恒流控制。恒流驅動（OUT，REXT）芯片可以通過REXT電阻設定LED輸出電流。過熱調節功能PT4515具 有 過 熱 調 節 功 能 ， 在 芯 片 過 熱 時（>140℃）會逐漸減小輸出電流，從而控制輸出功率和溫升，使芯片溫度保持在恒定值，以提高系統的可靠性。過熱降電流時輸出電流多減少到設定輸出電流的四分之一。系統會不斷檢測芯片溫度，當芯片溫度降到140℃以下時，系統電流恢復正常。當芯片溫度超過165℃時芯片關斷輸出。系統會不斷檢測芯片溫度，當芯片溫度降到145℃以下時，系統才能重新恢復正常工作。高壓降電流功能PT4515具有高壓降電流功能，在芯片OUT引腳電壓過高時（>70V）會逐漸減小輸出電流，使輸出功率保持在近似恒定值，以提高系統的穩定性。高壓降電流時輸出電流多減少到設定輸出電流的三分之一。系統會不斷檢測OUT引腳電壓，當OUT引腳電壓降到70V以下時，系統電流恢復正常。123GNDOUTREXTPT4515LED2-1 LED2-nAC INLED1-1 LED1-n123GNDOUTREXTPT4515123GNDOUTREXTPT4515Rext1Rext2Rext3IC1IC2IC3123GNDOUTREXTPT451***C IN123GNDOUTREXTPT4515123GNDOUTREXTPT4515123GNDOUTREXTPT4515Rext1 Rext2 Rext3 Rext4IC1 IC2 IC3 IC4LED1-1 LED1-n LED2-1 LED2-n LED3-1 LED3-n LED4-1 LED4-n123GNDOUTREXTPT4515LED1 LEDnAC INPT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第5頁PT4515_DS_Rev CH 0.11應用案例圖4. PT4515并聯應用電路原理圖圖5. PT4515串聯應用電路原理圖圖6. PT4515填谷電路應用電路原理圖1123GNDOUTREXTPT4515LED1 LEDnAC IN123GNDOUTREXTPT4515Rext1Rext2PT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第6頁PT4515_DS_Rev CH 0.11圖7. PT4515填谷電路應用電路原理圖2PT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第7頁PT4515_DS_Rev CH 0.11封裝信息TO252-3LSymbolMillimeters InchesMin Max Min MaxA 2.200 2.400 0.087 0.094 A1 0.000 0.127 0.000 0.005 b 0.660 0.860 0.026 0.034 c 0.460 0.580 0.018 0.023 D 6.500 6.700 0.256 0.264 D1 5.100 5.460 0.201 0.215 D2 4.700 4.920 0.185 0.194 E 6.000 6.200 0.236 0.244 e 2.186 2.386 0.086 0.094 L 9.800 10.400 0.386 0.409 L1 2.900REF 0.114REFL2 1.400 1.700 0.055 0.067 L3 1.700 1.900 0.067 0.075 L4 0.600 1.000 0.024 0.039 θ 0° 8° 0° 8°h 0.000 0.300 0.000 0.012 V 5.300REF 0.209REFPT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第8頁PT4515_DS_Rev CH 0.11SOT89-3LSymbolMillimeters InchesMin Max Min MaxA2 1.400 1.600 0.055 0.063 b 0.380 0.470 0.015 0.019 b1 0.370 0.430 0.015 0.017 c 0.360 0.460 0.014 0.018 c1 0.350 0.410 0.014 0.016 a 0.460 0.560 0.018 0.022 a1 0.450 0.510 0.018 0.020 d 0.360 0.460 0.014 0.018 d1 0.350 0.410 0.014 0.016 D 4.300 4.700 0.169 0.185 D1 1.700REF 0.067REFE 4.000 4.400 0.157 0.173 E1 2.300 2.700 0.091 0.106 e 1.500BSC 0.059BSCL1 0.800 1.200 0.031 0.047PT4515單段式線性LED驅動芯片華潤矽威科技(上海)有限公司W(wǎng)WW.CRPOWTECH.COM第9頁PT4515_DS_Rev CH 0.11重要聲明華潤矽威(POWTECH)有權對所提供的產品和服務進行更正、修改、增強、改進或其它更改， 并有權中止提供任何產品和服務。客戶在下訂單前應獲取新的相關信息,并驗證這些信息是否完整且是新的。所有產品的銷售都遵循在訂單確認時所提供的華潤矽威銷售條款與條件。華潤矽威其所銷售的產品的性能符合產品銷售時半導體產品銷售條件與條款的適用規范。僅在華
