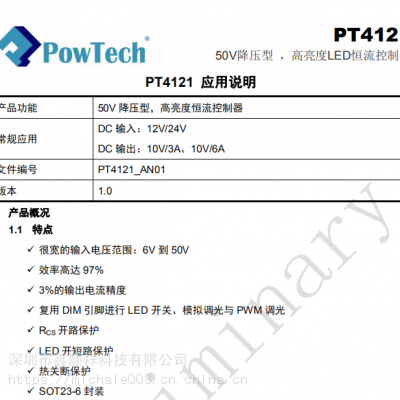

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 1 頁 PT4121_A***_Rev CH1.0 PT4121 應用說明 產品功能 50V 降壓型，高亮度恒流控制器 常規應用 DC 輸入：12V/24V DC 輸出：10V/3A、10V/6A 文件編號 PT4121_A*** 版本 1.0 1. 產品概況

1.1 特點 ? 很寬的輸入電壓范圍：6V 到 50V ? 效***達 97% ? 3%的輸出電流精度 ? 復用 DIM 引腳進行 LED 開關、模擬調光與 PWM 調光 ? RCS 開路保護 ? LED 開短路保護 ? 熱關斷保護 ? SOT23-6 封裝

1.2 概述 PT4121 是一款工作在連續電感電流導通模式的降壓型恒流控制器，用于驅動一顆或多顆 串聯 LED，輸出電流精度高達 3%。PT4121 輸入電壓范圍從 6V 到 50V，輸出電流可調。其 采用高端電流采樣電阻設置 LED 平均電流，并通過 DIM 引腳進行模擬調光和 PWM 調光。 2. 典型應用電路Rs Rs I OUT 0.2 / 2 0.17 0.23 ? ?? ? Rs Rs I OUT 0.2 / 2 0.17 0.23 ? ?? ?

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 2 頁 PT4121_A***_Rev CH1.0 VIN=24V，Vout=10V，Iout=3A BOM List Item Reference Value Quantity Description Manufacturer 1 C1 10?F 2 CAP SMD 50V 10?F M 1210 Murata 2 C2 NC 3 C3 1?F 1 CAP SMD 10V 1?F K X7R 0805 Murata 4 C4 2.2?F 1 CAP SMD 25V 2.2?F K X7R 1206 Murata 5 R1 0.2Ω 1 RES SMD 1W 0.2ohm F 2512 Yageo 6 R2 0.1Ω 1 RES SMD 1W 0.1ohm F 2512 Yageo 7 R3、R4 0 1 RES SMD 1/8W 0ohm F 0805 Yageo 8 L1 33?H 1 Inductor 33?H 4A 12*12*6.0 Coilcraft 9 D1 SBR8U60P5 1 Diode Schottky POWERDI5 60V 8A Diodes inc. 10 Q1 AOD444 1 TO252 NMOS 60V 12A ALPHA&OMEGA 11 U1 PT4121 1 IC PT4121 SOT23-6 Powtech 3. 工作原理介紹 PT4121和電感（L）、電流采樣電阻（RS）、MOSFET形成一個自振蕩的連續電感電流模 式的降壓型恒流LED控制器。 VIN上電時，電感（L）和電流采樣電阻（RS）的初始電流為零，LED輸出電流也為零。 這時候，CS比較器的輸出為高，功率開關導通，電流通過電感（L）、電流采樣電阻（RS）、 LED和功率開關從VIN流到地，電流上升的斜率由VIN、電感（L）和LED壓降決定，在RS上 產生一個壓差VCSN， 當(VIN-VCSN) > 230mV時，CS比較器的輸出變低，功率開關關斷， 電流以另一個斜率流過電感（L）、電流采樣電阻（RS）、LED和肖特基二極管（D），當(VIN-VCSN)  <170mV時，功率開關重新打開，這樣使得在LED上的平均電流為 4. 關鍵元件參數設計 4.1 輸出電流的設置 上述等式成立的前提是 DIM 端懸空或外加 DIM 端電壓高于 2.5V（但必須低于 5V）。實際 上，RS 是設定了 LED 的輸出電流，通過 DIM 端，LED 實際輸出電流能夠調小到任意值。 高端電流采樣結構使得外部元器件數量很少，采用 1%精度的采樣電阻，LED 輸出電流控 制在±3%的精度。 4.2 VCC 電容的選擇 PT4121的VCC電壓為5V，推薦典型耐壓值為10V，1μF，X5R或X7R的瓷片電容。當輸 出電流很大時，為防止VCC出現欠壓導致驅動能力不足，可以適當加大VCC電容來增強柵極 驅動能力。 4.3 MOSFET 的選擇 PT4121的Gate輸出端需驅動一個外置的NMOS管，MOS管的選型主要需要考慮額定1 ? ? * *(1 ) OUT OUT C OUT IN IN V V I I V V 2 OUT I (1 / ) 1 0.3 OUT IN OUT LED V V V L I fsw ? ? ? ? ?

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 3 頁 PT4121_A***_Rev CH1.0 電壓、額定電流、導通電阻、Qg、VGS(th)等。 4.3.1 Qg 當開關頻率≤100KHz時，推薦選擇Qg≤25nC的MOSFET；當開關頻率≥ 100KHz時，推薦選擇Qg≤15nC的MOSFET。 4.3.2 額定電壓 針對輸入電壓為12V或者24V的應用，額定電壓為60V的MOSFET可以滿 足要求。 4.3.3 VGS(th) 柵極驅動電壓為5V，MOS管開啟閾值VGS(th)需要小于5V，為了留有充足的 裕量，VGS(th)建議選取2~3V。 4.3.4 導通電阻 輸出大電流條件下，為降低導通損耗提高效率，MOS管的導通電阻Rdson 建議選擇小于50mΩ(TA=25℃)。 4.3.5 額定電流 輸出電流小于3A時，選取額定電流為5~10A的MOSFET；輸出電流大于 3A時，選取額定電流為10~20A的MOSFET。 4.4 續流二極管的選擇 為了***的效率以及性能，二極管（D）應選擇快速恢復、低正向壓降、低寄生 電容、低漏電的肖特基二極管，電流能力以及耐壓視具體的應用而定，但應保持30%的余 量，有助于穩定可靠的工作。 另外值得注意的一點是應考慮溫度高于85°C時肖特基的反向漏電流。過高的漏電會增 加系統的功率耗散。 AC12V/24V整流二極管（D）一定要選用低壓降的肖特基二極管，以降低自身功率耗 散。 4.5 輸入電容 C1 的選擇 輸入電容需要吸收輸入端的開關電流，要求承受充足的紋波電流有效值。輸入電容的 紋波電流有效值 IC1 可按如下公式計算： 當輸入電壓是輸出電壓的2倍時，IC1，為 。因此，推薦選擇紋波電流有效值 大于輸出電流的1/2，典型耐壓值為50V，容值≥22μF，X7R或者更高等級的瓷片電容。 4.6 電感 L1 的選擇 選擇電感時，需要考慮以下方面： 1. 選擇較低的電感值會提高開關頻率，增大開關損耗。大部分應用建議選擇開關頻率 在100kHz至500kHz（典型值200KHz），建議紋波電流選取大約為開關電流峰值的 30%，則對應的電感L1可通過以下公式計算： 其中 fSW 為開關頻率，ILED為 LED 輸出電流。 2. 輸出電流為 IOUT時，選擇的電感的額定飽和電流值大于電感的峰值電流，至少留有 30%的裕量即 ISAT=1.3ILP。電感的峰值電流 ILP可按如下公式計算：* 1 2 * * 1 IN OUT OUT LP OUT sw IN V V V I I f L V ? ? ? ? ? ? ? ? ? ? S DIM OUT 2 5 R 0 2 V I ?? ? . . (0.5V V 2.5V) ? DIM ? (2.5V V 5V) ? DIM ? S OUT R 0.2 I ? S OUT R 0 2 D I ? ? . (0 D ***,2.5V V 5V) ? ? ? pulse ? S pulse OUT 2 5 R V 0 2 D I ? ? ? ? . . (0 D ***,0.5V V 2.5V) ? ? ? pulse ?

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 4 頁 PT4121_A***_Rev CH1.0 IOUT為 LED 輸出電流。 3. 在開關頻率較高時，電感的DCR內阻和磁心損耗必須足夠低才能實現要求的效率指 標。建議選擇一個DCR內阻小于50 mΩ 電感來實現高的總效率。 4. 輸入電壓24V，輸出電壓10V，輸出電流6A時，推薦電感值為22μH；輸入電壓24V， 輸出電壓10V，輸出電流3A時，推薦電感值為33μH。 4.7輸出電容 C2 的選擇 對應大部分應用，可不使用輸出電容。如果需要減少輸出電流紋波，一個最有效 的方法即在LED的兩端并聯一個容2.2μF的電容可滿足大部分需求。適當?shù)脑龃筝敵鲭?容可以抑制更多的紋波. 需要注意的是輸出電容不會影響系統的工作頻率和效率，但 是會影響系統啟動延時以及調光頻率。 4.8 模擬調光 DIM端可以外加一個直流電壓(VDIM)調小LED輸出電流，LED輸出電流由（0.2/RS） 設定。 LED 平均輸出電流計算公式： VDIM在 范圍內LED保持***電流等于 4.9 PWM 調光 LED的平均電流由連接在VIN和CSN兩端的電阻RS決定，通過在DIM管腳加入可 變占空比的PWM信號可以調小輸出電流以實現調光，計算方法如下所示： 如果高電平小于2.5V，則 通過 PWM 調光，LED 的輸出電流可以從 0%到 ***變化。LED 的亮度是由 PWM 信號的占空比決定的。例如 PWM 信號 25%占空比，LED 的平均電流為(0.2/RS)的 25%。 建議設置 PWM 調光頻率在 100Hz 以上，以避免人的眼睛可以看到 LED 的閃爍。PWM 調

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 5 頁 PT4121_A***_Rev CH1.0 光比模擬調光的優勢在于不改變 LED 的色度。PT4121 調光頻率可達 20kHz. 4.10 軟啟動 通過在DIM接入一個外部電容至地，使得啟動時DIM端電壓緩慢上升，這樣LED的電 流也緩慢上升，從而實現軟啟動。 4.11 IC 過熱保護 PT4121 內部設置了過溫保護功能（TSD）,以***系統穩定可靠的工作。當 IC 芯片 溫度超出 150℃，IC 即會進入 TSD 保護狀態并停止電流輸出，而當溫度低于 130 時，IC 即會重新恢復至正常工作狀態。 5. PCB Layout 注意事項 合理的 PCB 布局設計對實現芯片的穩定工作是至關重要的。 1.電流采樣電阻 Rs 盡可能靠近芯片 VIN 與 CSN 引腳以減小電流采樣誤差； 2.電流環路，包括輸入電容、采樣電阻、電感、肖特基二極管，應盡可能短； 3.為了有效地減小電流環路的噪聲，輸入旁路電容建議單點接地。 4.MOS 管的 DRAIN 端是開關節點，走線盡可能短且遠離芯片，以減小電感的輻射。 PCB Layout 示意圖 TOP Layer BOTTOM Layer 6. 散熱注意事項 當系統工作的環境溫度較高及驅動大電流負載時，必須要注意避免系統達到功率極 限。在實際應用中，要求達到每25mm2 的PCB 大約需要1oz 敷銅的電流密度以有利于散 熱。若PCB板允許，請盡量多敷銅，并連接至電源的GND，以吸收電感的干擾，也有利于 散熱。 7. 應用注意事項 7.1為避免焊接內部無 ESD 保護電路的 MOSFET 時被靜電損壞,建議在 MOSFET 的 GS 端加一 10K~100K 的 0805 貼片電阻。 7.2輸出負載使用電子負載的 CV 模式時，由于電子負載響應速度較慢，當無輸出電容或

PT4121 50V降壓型 ，高亮度LED恒流控制器 華潤矽威科技（上海）有限公司 WWW.CRPOWTECH.COM 第 6 頁 PT4121_A***_Rev CH1.0 輸出電容較小時，PT4121 會出現工作異常。改善的措施：加大輸出電容，延長啟動 時間，當啟動時間大于電子負載響應時間時，PT4121 在 CV 模式下也能正常工作。 7.3測試 PT4121 開關機及動態性能時，輸出負載務必采用 LED 燈。 7.4焊接 PT4121 時，注意 2 腳 CSN、3 腳 DIM 沾錫短路。由于 CSN 是高壓腳，DIM 是 低壓腳，若兩者沾錫短路，上電瞬間，DIM 腳將被高壓擊穿，芯片將損壞。 7.5當輸出功率很大如 10V/6A 時，啟動瞬間輸入電流過沖會很大，若超出 DC 電源電流 設定的值，會觸發電流保護，把輸入電壓拉下來，使芯片工作異常，且 MOS 管 處于常通狀態，長時間處于此工作狀態會使 MOS 管過熱損壞。改善措施 1：使用能提 供更大電流能力的 DC 電源；改善措施 2：使用負溫度系數的熱敏電阻減小開機瞬間 輸入過沖電流；改善措施 3：通過 EN
