OC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

1 of 7

OC6780_V1.0

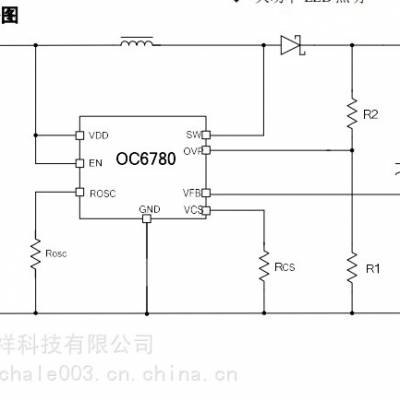

典型應用電路圖

概述

OC6780 是一款、的升

壓型 LED 恒流驅動芯片，芯片內置 100V

2A 功率 MOS，可支持 100V 輸出電

壓。

OC6780 內置誤差放大器，振

蕩器，恒流驅動電路等，特別適合大功率、

多個高亮度 LED 燈串恒流驅動。

OC6780 采用固定頻率的 PWM 控制

方式，工作頻率可通過外部電阻進行設置。

OC6780 內置頻率補償，無需外部補

償，應用設計簡單并減少外圍元件。

OC6780 內部集成了軟啟動、輸出過

壓保護、逐周期限流保護以及過溫保護電

路，減少外圍元件并提高系統可靠性。

OC6780 采用 ESOP8 封裝。散熱片內

置接 SW 腳。

特點

寬輸入電壓范圍：5V~40V

：可高達 96%

工作頻率：450KHz

VCS 限流保護電壓：250mV

VFB 電流采樣電壓：250mV

內置輸出開路保護

工作頻率可調

智能過溫保護

內置軟啟動

應用

LED 燈杯

電池供電的 LED 燈串

平板顯示 LED 背光

大功率 LED 照明OC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

2 of 7

OC6780_V1.0

封裝及管腳分配

（底部散熱片內置接 SW 腳）

管腳定義

管腳號 管腳名 描述

1 SW 開關腳，內置 MOS 漏極

2 VDD 芯片電源

3 EN 芯片使能，高電平有效；

4 ROSC 開關頻率設置腳

5 OVP 輸出過壓保護設置腳

6 VFB 輸出電流反饋腳

7 GND 接地

8 VCS 電感限流檢測腳

- 散熱片 內置接 SW 腳

O

C

6

7

8

0

X

X

X

XOC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

3 of 7

OC6780_V1.0

極限參數

（注 1）

符 號 描述 參數范圍 單位

VDD VDD 端電壓 45 V

VENEN 腳電壓 -0.3~45 V

VSWSW 腳電壓 -0.3~100 V

VMAXVFB、ROSC、OVP 和 VCS 腳

電壓

-0.3~6 V

PeSOP8ESOP8 封裝功耗 1 W

TA工作溫度范圍 -20~85

o

C

TSTG存儲溫度范圍 -40~120

o

C

TSD焊接溫度范圍（時間小于30秒） 240

o

C

VESD靜電耐壓值（人體模型） 2000 V

注 1：極限參數是指超過上表中規定的工作范圍可能會導致器件損壞。而工作在以上極限條件下可能會影響器

件的可靠性。

內部電路方框圖OC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

4 of 7

OC6780_V1.0

電特性(除非特別說明，VDD=12V，TA=25

o

C)

參數 符號 測試條件 小值 典型值 值 單位

電源電壓

VDD 工作電壓 VDD5 40 V

欠壓保護電壓 VDD_UVLOVDD上升 4.8 V

電源電流

工作電流 IOPFOP=200KHz 2.5 mA

待機輸入電流 IINQ無負載，EN 為低電平 75 uA

功率管電流采樣

過流保護閾值 VCS_TH240 250 260 mV

輸出電流采樣

FB 腳電壓 VFB240 250 260 mV

工作頻率

工作頻率 FS ROSC=330K 120 KHz

EN 使能端輸入

EN 端輸入高電平 ENH 3.2 V

EN 端輸入低電平 ENL 0.8 V

內置功率 MOS

VDS 耐壓 BVDS 100 V

MOS 內置 RON 100 mΩ

過溫保護

過溫保護閾值 OTP_TH 140

o

C

占空比

占空比 DMAXVFB=0V 90 %OC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

5 of 7

OC6780_V1.0

應用指南

概述

OC6780 是一款升壓型大功率 LED 恒流驅動 IC，采用固定頻率的 PWM 控制模式。

芯片內部由誤差放大器、PWM 比較器、電感峰值電流限流、振蕩器、PWM 邏輯、功率

管驅動、基準等電路單元組成。

芯片通過VFB管腳來采樣LED輸出電流。系統處于穩態時VFB管腳電壓VFB恒定在約

250mV。當VFB電壓低于 250mV時，誤差放大器的輸出電壓升高，從而使得在功率管導通期

間電感的峰值電流增大，因此增大了輸入功率，VFB電壓將會升高。反之，當VFB電壓高過

250mV時，誤差放大器的輸出電壓會逐漸降低，從而使得在功率管導通期間電感的峰值電流

減小，因此減小了輸入功率，VFB電壓隨之降低。

芯片通過 VCS 管腳采樣電感電流，用來限制輸入電流，實現過流保護功能。

系統工作頻率可通過連接到ROSC管腳的電阻ROSC來設置。ROSC懸空時，系統的工作頻

率為 450KHz。

OC6780 內部集成了軟啟動、逐周期限流保護、輸出過壓保護以及過溫保護電路。

OC6780 可提過 EN 腳就行 PWM 調光，也可提過 VFB 腳實現 PWM 或線性調光。

LED 電流設置

LED輸出電流由連接到VFB管腳的反饋電阻RFB設定：

0.25LED

FB

I

R

開關頻率Fs設置

開關頻率可由連接到ROSC引腳端的電阻ROSC設定：

7

5

4.83*10

1.08*10

Fs

ROSC

其中 ROSC 單位為歐姆。如果 ROSC 引腳直接接地即 ROSC=0，OC6780 內部將開關頻率設定為

約 450KHz。對于大多數應用，建議 ROSC取值 100~330KHz 或更大。

輸出過壓保護

輸出過壓保護值由連接于 OVP 引腳的分壓電阻 R1，R2 設置：

2 1*

1

OVPR R V VREF

R

其中 VREF=1V。

電感取值

流過電感的紋波電流大小與電感取值有關。工作于連續模式時電感紋波電流由下式確定：OC6780

100V 2A 開關電流升壓型 LED 恒流驅動器

深圳歐創芯半導體有限公司

6 of 7

OC6780_V1.0

( )*

* *

OUT IN IN

L

OUT

V V V I

V L Fs

增大電感值紋波電流會減小，反之亦然。

連續模式下電感的峰值電流由下式確定：

1

2

OUT LED

pk L

IN

V I I I

V

在電感選擇時，應流過電感的峰值電流不引起電感的磁飽和。通常要求電感的飽和

電流大于電感峰值電流的 1.5 倍以上。同時應選擇低 ESR 的功率電感，在大電流條件下電感

自身的 ESR 會影響系統的轉換效率。典型電感取值在 22-100UH。工作頻率設置越低則

電感取值也越大。

RCS設置

需合理設置RCS電阻阻值，以防止在正常負載下因為輸入限流而限制輸出功率。

0.2

* ( )*

* 2 * *

CS

OUT LED OUT IN IN

IN OUT

R V I V V V

V L Fs V

其中η表示轉換效率，典型地可取 90%。應在輸入電壓下計算得到RCS值。

系統的峰值電流IPK由電阻RCS限定：

0.25PK

CS

I

R

過溫保護

當芯片溫度過高時，系統會限制輸入電流峰值，典型情況下當芯片內部溫度超過 140 度以

上時，過溫調節開始起作用：隨溫度升高輸入峰值電流逐漸減小，從而限制輸入功率，增強系

統可靠性。OC6780
