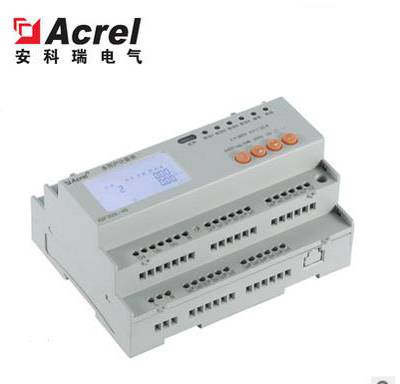

型號:ADF300L-4SY |
安科瑞 肖金花
1 概述
ADF300L 系列多用戶計量表至多可以計量 4 路三相。該系列計量表因準確度高、集中安裝、集中管理、互不干擾等優勢深受小區、學校、企業等的青睞。計量表符合國標 GB/T 17215.322-2008。
2 產品規格
注:外置吸盤天線標配線長 2 米。
3 主要功能
4 技術參數
5 外形及安裝尺寸(單位:mm)
電能表應裝在室內通風干燥的地方,采用 35mm 標準導軌式安裝。
注:產品采用標準的 DIN 35mm 導軌式安裝;若安裝天線,需預留 50mm 的空間。
6 接線與安裝電壓電流接線示意圖
注:
1. EP1-EP4 為電能脈沖,COM 為電能脈沖公共端。
2.繼電器輸出從左到右,每四芯為一組。以(40,41)(42,43)為例,接線注意事項如下:
2.1 跳閘時需往41引入電壓,40接對應斷路器控制端。
2.2 42、43合閘端子可用于控制電操機構等特定裝置合閘。
2.3 41、43 端子接的絲耐壓值應大于當前電壓系統的電壓等級,額定電流為 3-***。
7 功能說明
7.1 有功電能計量每塊計量板均可計量每一用戶總用電量,且反向計入正向。
7.2 繼電器控制(限預付費型)
7.2.1 無費關斷(預付費控制)當用戶用電時,遞增用戶總用電量,并遞減計量用戶剩余電量。當用戶剩余電量為 0 時,計量表自動拉閘斷電,只有用戶購電后才可恢復用電。
7.2.2 定時斷電(時控)多用戶計量表可對用戶用電進行時間控制,計量表通過后臺管理軟件,設定自動斷電、上電時間,方便對用戶的用電管理。
7.2.3 超負荷斷電(負控)多用戶計量表可設置用戶的負荷功率,當用戶的實際功率大于設定值時,計量箱自動切斷該戶供電電路,功率未超過負荷功率設定值,并且客戶有惡性負載識別需求,計量箱可自動判斷,如判斷是惡性負載,則切斷該用戶供電,一段時間后(可設定),可自動恢復供電,當恢復次數超過設定值時,不能自動恢復供電,用戶必須手動清零恢復次數方可供電。
7.2.4 強制斷電 (強控)多用戶計量箱可以由后臺管理系統今次那個強制斷電、送電控制、使管理中心可以及時的處理突發事件。
注意:以上四種控制中,當強控打開時,其它控制均無效。
