型號:AHKC-EB |

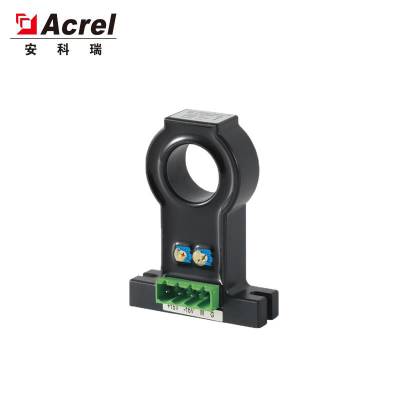

AHKC-E閉口霍爾電流傳感器
1.產品概述
AHKC-E系列電流傳感器的初、次級之間是絕緣的,可用于測量直流、交流和脈沖電流。
霍爾電流傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換,通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集和接受,響應時間快,電流測量范圍寬精度高,過載能力強,線性好,抗干擾能力強。
2.技術參數及外形尺寸
3.安裝方式
4.接線方式
+12V—— 電源+12V
-12V—— 電源-12V(注意電源正極與負極不可接反)
M —— 信號輸出端正極
G —— 電源地與信號輸出端負極
注:具體接線按實物外殼上的端子編號為準。
5.注意事項
1、霍爾傳感器在使用時,為了得到較好的動態特性和靈敏度,注意原邊線圈和副邊線圈之間的耦合,建議使用單根導線且導線完全填滿霍爾傳感器模塊過線孔;
2、霍爾傳感器在使用時,在額定輸入電流值下才能得到測量精度,當被測電流遠低于額定值時,若要獲得精度,原邊可使用多匝,即:IpNp=額定安匝數。另外,原邊饋線溫度不應超過80℃;
3、霍爾電流傳感器正常工作時的輔助電源不應超過標定值的±20%;
4、霍爾電流傳感器在安裝使用過程中嚴禁從高處摔落(≥1m);
5、不能調節零點、滿度調節電位器;
6、輔助電源需要自行配置;
7、電源正負極不能接反。
6.訂貨范例
例1 AHKC-E霍爾電流傳感器
輔助電源:DC±15V
輸入:200A
輸出:5V
精度:1級
