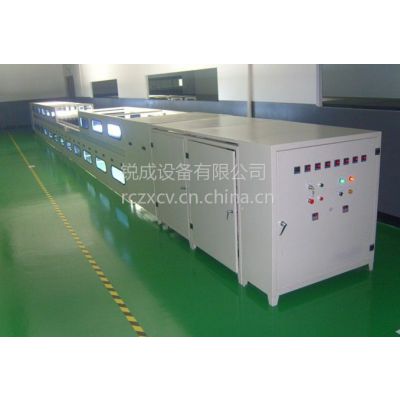

   LEDT8燈管、球泡燈老化線制作方案

一、設備項目：LED燈管、球泡燈混合老化線

二、規格參數：10000L×1550W×800H（mm）

三、數    量：一條

四、設備結構：鏈條輸送、鏈板式燈座老練、變頻調速

五、

功能特點：本設備專用于交流LEDT8燈管的成品的檢測老練，通過對220V的LEDT4/T5燈管交流180V、200V、220V、250V高溫、漫游、沖擊等電壓區的老練，觀察LED節能燈能否通過以上電壓段的老練。檢測節拍沖擊、漫游電壓區模擬LED燈的使用。動力系統采用變頻調速系統，操作簡單。（本設備T8燈管使用壹端和兩端輸入電模式制。）

六、基本配置和構造：

1.動力：電機采用臺灣合資產臺創牌1.5KW的齒輪調速電機，比速為1：10； 100型WPA1：40的減速機，臺灣合***圳產易驅2HP變頻器，變頻無級調速，線速度0—2M/min可調。

2.機身、機架：機架采用50×40×1.5（mm）鋼管焊接制作而成；機身上下采用130×23老化線專用鋁合金型材，護板采用1.2mm的冷板折彎制作而成，支腳配鍍鋅可調水平腳杯。

3.輸送鏈條：采用上海鏈條廠出產的C212一寸雙節距單則耳雙孔鏈條。

4.鏈板：采用2mm冷板彎軋成148×1200×18(mm)，全線共114塊，其中?40塊鏈板上裝8套快速T8LED燈管專用夾具（插頭間距為600～1200mm可調）；?74塊鏈板每塊鏈板裝有E27燈座18個，并配裝6A高分?jǐn)嘈⌒蛿嗦菲�；鏈板底部安裝二路導電系統，每路安裝兩個導電塊（銅質），每塊板共裝2個。

5.日產量：本老化線一次可同時老化320支LEDT8/T5燈管，球泡燈1332只。一般老化時間1小時一周,使用方根據不同老化時間老化出不同產量。

6.擋光護罩：在線體面上兩側各設8段擋光護罩，采用茶色有機玻璃板與鋁合金組合而成，***衰減節能燈的光線，更好的保護眼睛。

7.導電槽：全線上下各配二路導電槽軌，采用絕緣膠板與不銹鋼條組合鋪設。

8.保護防摔網：在線底下設一道保護防摔網，以防止掉燈，采用優質不銹鋼網帶制作。

9.恒溫區：恒溫系統采用電加熱式完成，設一段兩塊1000W/套電熱式發熱盤0-60度可調。

10.沖擊節拍電路：老化時其中一區為節拍沖擊控制區。沖擊區時間由面板7英寸觸摸屏控制PLC可調。

11.電控配置：配電控柜一個，電壓、溫控為數顯式，PLC觸摸頻控制:

(1)一個低壓A區:  配10Kw/0—250V自藕式調壓器1個

(2)一個常壓B區:  配10Kw/0—250V自藕式調壓器1個

(3)一個高壓C區:  配10Kw/0—300V自藕式調壓器1個

(4) 漫游檢測D區:  配10Kw/0—250V自藕式調壓器1個

一個高低壓漫游檢測區由PLC編程器自動控制分配電壓

12.檢測老練漫游區：設一區為漫游區，使電壓隨時間的變化而波動， 交流180V—220V—250V不間斷變化，漫游區時間由面板7英寸觸摸屏控制PLC可調。

13.全線電壓功率：10KVA 共4臺“天正牌”調壓器（3個0-250V可調、1個0-300V可調），全線上下共設6個電壓區180V、200V、240V、260V（具體分布按甲方要求而定）。

14. 電器控制：電壓、馬達運行指示采用數字顯示式，整個系統采用7英寸觸摸屏配套PLC控制，調壓器4個，采用1個配電控柜安裝，在上下燈區分別安裝急停開關1個。方便裝卸燈具。

15.機體顏色：機架機身采用電腦白色噴塑，鋁合金為原色。
