、用途、特點功能和適應范圍

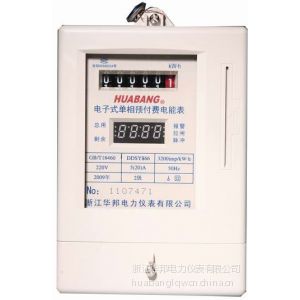

DDSY866電子式單相預付費電能表（下稱電表）采用微電子技術，ADE7755計量電能。符合GB/T17215.321-2008和GB/T18460-2001標準的電表，采用全屏蔽、全密封結構，用***的單片機處理系統進行數據的采集、處理和保存，具有良好的搞電磁干擾、低功耗節電、高精度、防竊電、高過載、長壽命等特點。

主要功能：應用計算機管理，先購電后用電；在額定電流范圍內能限制使用功率（由供電部門限定）;一表一卡，�？▽Ｓ茫�失卡不失電，補卡再用；電卡能雙向傳遞數據；能自動斷電告警用戶購電；電量為零時，自動拉閘斷電；并具有一定的防竊電軟件設計等。

DDSY866系列電子式電能表適用于頻率為50Hz或60Hz有功電能計量，安裝于室內或窗外表箱內使用。適用于環境溫度為-25至+70℃，相對濕度不超過85%，且周圍空氣中不應有腐蝕性氣體，避免塵砂、鹽霧、凝露等影響。

二、規格和主要技術參數

1、規格

2、基本誤差

注：Ib為標定電流，Imax為額定電流。

3、起動電流：電表在額定電壓，額定頻率及功率的條件下：1級表為0.004Ib，2級表為0.005Ib，電表能正常工作。

4、潛動:當電表的線路無電流，而加于線路上的電壓為額定值的115%時，輸出脈沖不多于一個。

5、功耗：≤2W、5VA

三、主要結構及工作原理

  1、主要結構

     采用了阻燃ABS外殼，堅固、密封、屏蔽性好。

  2、工作原理圖

     電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。

     電能表工作原理圖如下：

3、數據處理

   電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警、切斷狀態信號。

四、安裝與使用

1、電表在出廠時經檢驗合格，并加封鉛印，要安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

3、按線路圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。

5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門（售電處）補購一張。

6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內送回計算機數據庫。

7、購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。

8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：購電量、總購電量、電表次數、報警電量、賒欠***、限容功率。拔卡請妥善保存。

9、運行顯示：電表運行過程中，輪流顯示表內剩余電量、總用電量。

10、超容報警：電表運行過程中，如果“報警指示燈”閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電30秒后，將拉閘3分鐘，并倒計時顯示（180秒）恢復供電時間；如用戶插卡響應可立即恢復供電。

11、囤積***：如果購電量+剩余電量＞囤積***（1000kWh），則購電量不讀入，顯示器顯示“剩余***”提示，卡內電量仍有效。

12、預警提醒：當表內剩余電量小于“報警電量”的2倍時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應，“報警指示燈”閃爍間隔變?yōu)?秒，可以避免斷電警告。

13、斷電警告：如在預警提醒時用戶未插卡響應，則當剩余電量為用戶約定的報警電量（或本次購電量的10%）時，電表拉閘斷電警告，顯示“拉閘”提示符，此時將IC卡在卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14、購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

15、故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。
