1  概  述

1.1產品特點及用途

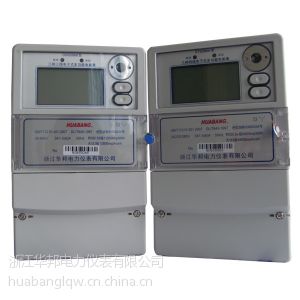

DSSD/DTSD型三相電子式多功能電能表是采用***的電能計量專用芯片，將有功、無功計量與成熟的多費率技術相結合設計而成，應用數字采樣處理技術及SMT工藝，根據中國實際用電狀況所設計、制造的具有國際***水平的電能儀表。

本產品可計量正反向有功電能和無功電能，測量有功、無功及各費率的需量。具有4個費率、10個時段、4個時區、5個日時段表，可實現失壓、失流、清需、編程等多種事件記錄及負荷曲線記錄，并具有電能脈沖輸出、時鐘信號輸出等功能。

本產品可廣泛用于電廠、變電站、各企事業單位的電能綜合計量和管理，尤其適合于用電改造對用戶提出的多費率、有無功計量的要求。

1.3 規格型號

1.4 系列產品功能列表

DSSD/DTSD型三相電子式多功能電能表可按用戶不同需求配置不同的功能(見下表)，例如可作為有無功組合表、有功復費率、簡易多功能、多功能等使用。

2   工作原理及外形特征

2.1工作原理

電流信號Ia、Ib、Ic經過電流互感器，電壓信號Ua、Ub、Uc經過電阻分壓分別送入AD計量芯片，通過計量芯片得到有功、無功、電壓、電流原始數據。然后微處理器按特定的算法對原始數據進行轉換、補償算出電能、需量、功率等數據。同時微處理器根據設定的時區、時段、費率實現多費率計量。微處理器將最終處理的數據送存儲器保存，并可通過LCD顯示器進行顯示。有功和無功電能脈沖可以通過發光二極管或測試脈沖輸出。所有電表內部的數據都可以使用掌機或PC后臺通過RS485和紅外接口進行讀取。

4.1電表安裝

電能表在出廠前經檢驗合格后加鉛封。在安裝使用前，應檢查鉛封是否完好，鉛封完好即可安裝使用，對無鉛封或貯存期過久的電能表，應重新檢驗合格后，方可安裝使用。

電能表安裝在室內通風干燥的地方，用三個螺釘固定，按圖3所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用電表箱保護。

4.2電源端子接線

電能表應按圖4所示的接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

5.1.3 電能計量方式可根據需要設置為：雙向型電能表(測量雙向有功)和單向型電能表(測量單向有功，其中反向記入正向)。默認單向型計量。

5.1.4 無功電能Ⅰ對應有功正向時的感性無功；Ⅳ對應有功正向時的容性無功；III對應有功反向時的感性無功；II對應有功反向時的容性無功；正向無功和反向無功可根據計量方式選擇。

注：計量方式設置見 附錄A中的內部參數0。

5.2  需量功能

5.2.1 在規定的時間區間內測量總有功、無功雙向需量、多費率需量及其出現的日期和時間。

5.2.2 需量周期可在5min、10min、15min、30min、60min中選擇，滑差時間可在1min、2min、

3min、5min中選擇。需量周期應為滑差時間的整數倍5倍及以上，15倍以下。默認需量周期15min，滑差時間1min。

5.2.3 存儲單向或雙向需量、分時段需量及其出現的日期和時間數據。至少能存儲上2個月或上2個抄表周期的數據，數據轉存分界時間為每月月末24時(月初零時)或在每月1至28日內的任意時刻。轉存的同時，當月的需量值自動復零；對非***的抄表日，抄表時數據不轉存，需量不復零。

5.2.4 需量除每月月末24時(月初零時)或其它***時刻能自動復零外，具有手動裝置(或)抄表器復零功能，手動復零時數據不轉存。

5.3  復費率功能

5.3.1 內部具有獨立時鐘，時鐘的閏年自動切換并***自出廠后20年有效。

5.3.2 具有4個時區，每個時區采用的日時段表號可單獨設置。如時區數設為0，則電能表只運行個時區。

5.3.3 具有5個日時段表,每個日時段表具有可任意編程的10個時段(時段最小間隔1min)。

5.3.4 具有10個日時段，每個時段采用的費率可單獨設置。如時段數設為4，則每個日時段表的第5～10時段的時間電表將視作無效，只有前4個時段有效；如設為0，則電表默認運行個時段。

5.3.5 具有4個費率，用1、2、3、4表示。通常1代表尖費率，2代表峰費率，3代表平費率，4代表谷費率。費率數不超過4。如費率數設為0，則電表不論在哪個日時段，只運行谷費率。

注：查詢附錄B中第“640項”可獲知當前所處的“時區. 日時表號. 時段. 費率”。

5.4  事件記錄功能

5.4.1 失壓記錄功能

可記錄每一單獨(合)相或線電壓失壓總次數、失壓累計時間。具有最近5次失壓記錄，每次記錄包括失壓狀態字(見附錄A)、失壓起始、結束時間和失壓時的有功總電能。
