品牌:溫州孜博閥門有限公司 | 型號:J941W-100P DN250 | 連接形式:法蘭 |
材質:不銹鋼 | 公稱通徑:DN15-DN600mm | 3C閥門類別:工業 |
適用介質:水 蒸汽 油品 | 壓力環境:常壓 | 工作溫度:常溫 |
標準:國標 | 外形:大型 | 流動方向:單向 |
驅動方式:手動 | 零部件及配件:閥體 | 形態:旋轉式 |
類型(通道位置):直通式 | 規格:J941W-100P | 不銹鋼截止閥:J941Y-100P |
蒸汽截止閥:J961W-100P |
產品介紹
鑄鋼截止閥 ,不銹鋼電動截止閥適用于:公稱壓力1.0MPa-10.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。 執行標準設計與制造 | 結構長度 | 浩蘭尺寸 | 壓力一 溫鷹 | 試驗一檢驗 |
GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
氣密封試驗 | 0.4-0.7 |
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
RF凸面法蘭 | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
截止閥的持點
1結構比閘閥簡單,制造與維修都較方便。
2密封面不易磨損及擦傷,密封性好,啟閉時閥瓣與閥體密封面之間無相對滑動,因而磨損與擦傷均不嚴重,密封性能好,使用壽命長。
3啟閉時,閥瓣行程小,因而截止閥高度比閘閥小,但結構長度比閘閥長。
4 啟閉力矩大、啟閉較費力,啟閉時間校長。
5 流體阻力大,因閥體內介質通道較曲折,流體阻力大,動力消耗大。
6 介質流動方向 公稱壓力PN≤16MPa時,一般采用順流,介質從閥瓣下方向上流;公稱壓力PN≥20MPa時,一般采用逆流,介質從閥瓣上方向下流.以增加密封件能。使用時,截止閥介質只能單方向流動,不能改變流動方向。

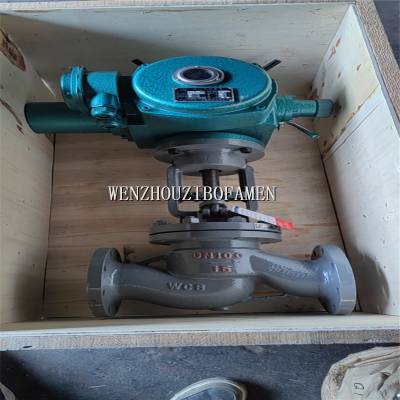

產品圖片
溫州孜博閥門有限公司附屬座落于中國民營經濟活躍的城市溫州,地處永嘉縣甌北鎮陸橋工業區,交通運輸十分便利。 專業生產電 鑄鋼閘閥,截止閥,球閥 止回閥 蝶閥 鑄鐵閘閥,鑄截止閥,鑄電動閘閥 ,電動截止閥 ,電動蝶閥等系列產品。我們自成立以來,始終將產品質量放在企業興衰成敗的核心位置,******的產品,才能實現“互利雙贏”的目標,不斷推行嚴格的質量管理,公司已通過ISO9001-2000國際質量體系認證,在產品設計、材料選購、冶煉、加工裝配、試驗檢測及售后服務的全過程中,嚴格按照國際質量管理體系的規則和程序進行操作。全面實施“品質***,滿意稱心”的質量承諾。 竭誠歡迎廣大新老客戶光臨惠顧。愿與您建立長期友好的合作關系,在互惠互利的基礎上攜手共創美好明天! 材質:不銹鋼、鑄綱、鑄鐵、鍛鋼、鋁合金、A105、304、316。 產品廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙?jiān)O(shè)備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、市政閥門、機械設備閥門、電子工業閥門,城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、中央空調、過濾設備、環保設備等領域。 感謝您關注我們的產品,若您希望獲得進一步的了解更多信息,歡迎您隨時聯絡我們,誠邀為您提供***滿意的服務!歡迎新老客戶來電咨詢,選購訂做。
