產品介紹

PMC-6510

• PMC-6510微機型保護測控裝置(以下簡稱PMC-6510)是在消化吸收國內外***技術的基礎上設計開發的用于110kV及以下電壓等級的保護測控一體化裝置。PMC-6510微機型保護測控裝置采用了高端配置：高性能32位嵌入式單片機、高精度AD采樣、大液晶人機界面、支持軟件在線升級。PMC-6510高可靠性的繼電保護功能與自動控制功能、完備的遙控與出口輸出功能，可實現電力線路、變壓器、高壓電動機、電容器、分段母線的保護與測控。

• ? 針對企業用戶特別設計；

• ? 特別針對安裝于開關柜上的設計結構；

• ? 齊全的保護功能適用于多種應用；

  ? 專門設計的電動機保護功能：起動時間過長，起動時速斷定值加倍，起動時與運行時兩種熱保護模型，堵轉保護等；

• ? 具有電容器組的差壓保護；

• 靈敏小電流(帶方向)接地保護(可選)

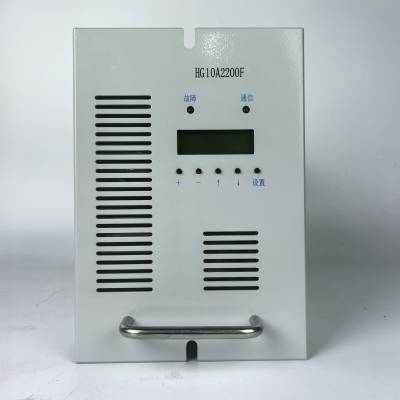

產品實拍

輸入和輸出：

四路電壓輸入(VA、VB、VC、VX)

四路電流輸入(IA、IB、IC、IN)

十路開關量輸入(IN1～I(xiàn)N10)

六個繼電器輸出(OUT1～OUT6)

測量功能

具有相電流、相電壓、線電壓、零序電流、頻率、有功、無功、視在功率、功率因數等測量功能

1.1 產品使用

• a) 適用于電力線路、變壓器、電容器、高壓電動機和分段母線的保護

• b) 靈敏接地方向保護可以實現分散的接地選線

• c) 裝置可就地分散安裝或集中組屏安裝

企業介紹

1.1.1 通信接線

PMC-6510裝置通訊方式是RS-485。

RS-485通信方式允許1條總線上最多接32臺PMC-6510裝置。通信電纜應選用防電磁干擾的優質雙絞屏蔽電纜，總長度不能超過1200米，各個設備的RS-485口正負極性必須連接正確，電纜屏蔽層必須且只能在一端接地。

售后說明

1.1 工作環境條件

a) 環境溫度：    -25℃～+70℃

b) 大氣壓力：    80 kPa～110 kPa

c) 相對濕度：    5%～95%(產品內部不凝露，不結冰)

1.2 額定參數

a) 裝置工作電源

? 直流：    額定220V，110V，電壓允許偏差-20%～+20%

? 交流：    額定220V，電壓允許偏差-20%～+20%

b) 額定相電流：      ***、1A

c) 額定零序電流：         ***、1A、0.***

d) 額定交流相電壓：  57.7V

e) 額定頻率：         50Hz

f) 功耗

? 交流電流回路：  ***配置，不大于1VA/相；1A配置，不大于0.5VA/相

? 交流電壓回路：  不大于0.5VA/相(額定電壓時)

? 工作電源回路：  不大于8W

1.3 精度及誤差

a) 保護定值誤差

? 電流定值誤差： <±3%或50mA(***額定)

<±3%或10mA(1A額定)

<±3%或5mA(0.***額定)

? 電壓定值誤差： <±3%或2V

? 延時定值誤差： <±3%或45ms

? 功率方向角度精度： ±5°

? 速斷保護動作時間：<40ms

b) 測量精度誤差

? 電壓：    誤差：±0.5%(1V～120V)

? 電流：     誤差：±0.5%(0.01In～1.2In)

? 有功功率：   誤差：±1.0%

? 無功功率：   誤差：±2.0%

? 有功電能：   誤差：±1.0%

? 無功電能：   誤差：±2.0%

? 功率因數：   誤差：±1.0%
