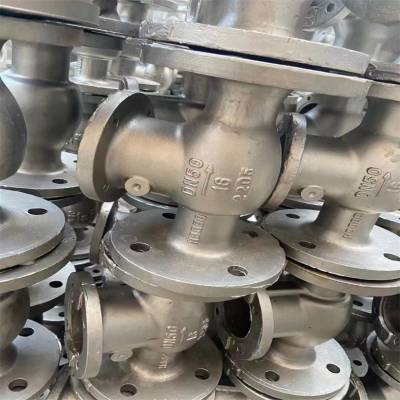

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥 旋啟式鈦合金止回閥H44Ti產品簡介

旋啟式鈦止回閥是能自動陰止流體倒流的閥門。旋啟式鈦止回閥的閥瓣在流體壓力作用下開啟,流體從進口倒側流向出口倒.當進口側壓力低于出口倒則,閥瓣在流體壓差\本身重力等因素作用下自動關閉以防止流體倒流,的旋啟式鈦止回閥廣泛適用于電站、化工、水力等行業 。旋啟式鈦止回閥能否抵抗工作環境介質的腐蝕，關鍵在于其表面的“鈍性氧化薄膜”在腐蝕介質中的化學穩定性。對于中性，氧化性，弱還原性介質環境“鈍性氧化薄膜”本身就有著很好的穩定性。

主要是用來防止管道中的介質倒流使用。止回閥可分為升降式止回閥、旋啟式止回閥、蝶型止回閥三種。升降式又可分為立式和臥式兩種，升降式結構是沿軸線移動。旋啟式還可分為單瓣式、雙瓣式和多瓣式三種，旋啟式結構是依重心旋轉。蝶型結構為直通流道。止回閥的啟閉是依靠介質流動力量自行開啟和關閉。止回閥屬于自動閥產品，止回閥只允許介質向一個方向流動的管路中使用，防止介質回流的現象發生。其使用范圍很廣，可適用大小口徑、各種介質、電站高壓系統中使用。

止回閥一般只適用于管道或裝置中防止介質倒流。

止回閥只允許介質向一個方向流動，而且阻止另一方向流動。通常這種閥門 是自動工作的，在一個方向流體壓力作用下，閥瓣打開；流體反方向流動時，由 流體壓力和閥瓣的自重使閥瓣作用于閥座，從而切斷流動。適用的工作介質：水、 蒸汽、油品等等。

止回閥有旋起式、升降式、立式等結構形式；密封形式有軟密封結構和硬密封結構。 通常，止回閥使用在電力工業、石油煉制、石油化工、海洋石油、城市建設 中的自來水工程、化工等領域中應用。

（二）、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥止回閥的選用原則

1. 管路上防止介質倒流的場合。

2. 高溫、高壓介質：如高壓蒸汽、高溫高壓油品。

3. 低溫（深冷）介質：如液氮、液氨等介質。

4. 低壓大口徑:如自來水工程、污水處理工程。

5. 低壓力、腐蝕性強的介質可選用全襯止回閥。

6. 可根據不同的壓力、溫度、介質和工況要求選擇不同的材質搭配的止回 閥。

7. 安裝位置：旋起式適合安裝在水平管路，若垂直安裝介質流向須從下往 上流向；升降式止回閥只適合安裝在水平管路；立式止回閥只適合安裝在垂直管 路且介質必須由下往上流動。

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥

止回閥的主要標準可以根據不同的應用需求而有所不同，但以下是一些常見的主要標準：

一、ANSI標準：

美國***協會（American National Standards Institute）制定的標準，包括ANSI B16.34（止回閥的設計和制造）、ANSI B16.10（閥門的面對面尺寸）、ANSI B16.5（閥門的法蘭連接尺寸）等。

二、API標準：

美國石油學會（American Petroleum Institute）發布的標準，包括API 6D（止回閥的設計和制造）、API 598（閥門試驗和檢驗）等。

三、DIN標準：

德國工業標準（Deutsches Institut für Normung）制定的標準，包括DIN 3202（閥門臉對臉尺寸）、DIN 2501（閥門法蘭連接尺寸）等。

四、BS標準：

英國標準（British Standard）制定的標準，包括BS 1868（止回閥的設計和制造）、BS 4504（閥門法蘭連接尺寸）等。

此外，還有其他一些國內標準，如GB/T標準（***）、JB標準（機械工程標準）等，它們通常根據國內需求和應用場景制定。在選擇和采購止回閥時，應根據具體需求和應用場景參考相應的標準。

二、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥止回閥執行標準：

【通用閥門 鐵制旋啟式止回閥—GB/T 13932-92】

【通用閥門 鋼制旋啟式止回閥—GB 12236 -1989】

【通用閥門 鐵制截止閥與升降式止回閥—GB 12233 -2006】

【對夾式止回閥—JB/T 8937-1999】

【鋼制閥門 一般要求—GB/T 12224-2005】

【閥門的檢驗與試驗—JB/T 9092-1999】

止回閥的***有以下幾種：

一、設計標準

《鋼制止回閥設計規范》GB/T12236-2013

二、制造標準

《鋼制止回閥制造規范》GB/T 12237-2007

三、材質標準

《鋼鑄鐵法蘭止回閥、焊接止回閥和卡箍止回閥材料、尺寸及技術要求》GB/T 12221-2005

四、連接標準

《鋼鑄鐵法蘭止回閥和焊接止回閥結構長度》GB/T 12221-2005

五、試驗標準

《鋼鑄鐵法蘭止回閥、焊接止回閥和卡箍止回閥試驗》GB/T 13927-2008

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥標準與規范

       1、 設計與制造：API594、API16D、JB/T8937

       2、 結構長度：API594、API6D、NID3202、JB/T8937

       3、 壓力、溫度等級標準：ANSI B16.34、 DIN2401、GB-T9124、 HG20604 、HG20625、SH3406、JB/T74

       4、 實驗與檢驗標準：API1598、JB/T9092

       5、 配管法蘭：JB/T74-90、GB/T9112、HG20592~20635、SH3406、ANSI B16,5、DIN2543-2548 、GB/T3402、API605、ASMEB16.47

       對夾式止回閥的主要材質有：碳鋼、低碳鋼、雙相鋼（F51/F55）、鈦合金、鋁青銅、因科穆爾（INCONEL）SS304、SS304L、SS316、SS316L、鉻鉬鋼、蒙乃爾（400、500）、20#合金、哈氏合金等金屬材料。

三、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥止回閥技術參數：

壓力等級：PN1.0-320MPa、日級10-63K、核電級：150LB-2500LB；

通用尺寸：DN15-1500mm、NPS 1/4-36 &＃39;&＃39;；

連接形式：內螺紋、法蘭、對焊、承插焊等；

適用溫度：通用-80℃～425℃；電站級-196℃-580℃

主要材料：球墨鑄鐵、碳鋼、鉻鉬鋼、不銹鋼

材質介質：C：水、蒸汽、油品、P：硝酸、醋酸、R：氧化性介質、尿素等多種介質。

四、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥止回閥工作原理：

止回閥開啟是指依靠介質正向流動打開閥瓣，同樣的道理介質倒流推動閥瓣而關閉，止回閥還稱之為逆止閥、單向閥、逆流閥、和背壓閥等。多屬于自動閥門，主要功能是用來防止介質倒流，防止泵及驅動電動機反轉和容器介質的泄放使用。同時還用于壓力可能升至超過系統壓的輔助系統中作為安全保護。

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥規格參數
壓力等級： PN1.0-10.0MPa CLASS150-600Lb
公稱通徑： DN15-DN500 1/2"-20"
相對應的型號： H44W-10Ti、H44W-16Ti、H44W-25Ti、H44W-40Ti、H44W-63Ti、H44W-100Ti、H44W-150Lb(Ti)、H44W-300Lb(Ti)、H44W-600Lb(Ti)
適用介質：氧化性腐蝕介質。
旋啟式鈦合金止回閥H44Ti技術規范
設計標準：GB/T12236、API6D
結構長度：GB/T12221、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、***、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API598

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥H44Ti主體材料
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
閥瓣、搖桿：TA1、TA2、TA10、Gr2、Gr3、TC4規格參數
壓力等級： PN1.0-10.0MPa CLASS150-600Lb
公稱通徑： DN15-DN500 1/2"-20"
相對應的型號： H41W-10Ti、H41W-16Ti、H41W-25Ti、H41W- 40Ti、H41W-63Ti、H41W-100Ti、H41W-150Lb(Ti)、H41W-300Lb(Ti)、H41W-600Lb(Ti)、 H44W-10Ti、H44W-16Ti、H44W-25Ti、H44W-40Ti、H44W-63Ti、H44W-100Ti、H44W- 150Lb(Ti)、H44W-300Lb(Ti)、H44W-600Lb(Ti)
適用介質：氧化性腐蝕介質。

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥技術規范
設計標準：GB/T12236、API6D
結構長度：GB/T12221、ASME B16.10
連接法蘭：HG、GB、JB、API、ANSI、***、BS、DIN、NF、JIS
試驗標準：JB/T9092、GB/T13927、API598
主體材料
閥體、閥蓋：TA1、TA2、TA10、Gr2、Gr3
閥瓣、搖桿：TA1、TA2、TA10、Gr2、Gr3、TC4

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥H44Ti主要外形尺寸和連接尺寸

[ H44H H44W H44Y ] 單位:毫米

H44H/W型主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列夾套保溫止回閥可確保粘稠介質可順暢地流過閥門。 止回閥只允許介質向一個方向流動， 防止介質逆流。通常止回閥是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。鈦止回閥是能自動陰止流體倒流的閥門.止回閥的閥瓣在流體壓力作用下開啟,流體從進口倒側流向出口倒.當進口側壓力低于出口倒則,閥瓣在流體壓差\本身重力等因素作用下自動關閉以防止流體倒流,上海申弘閥門的鈦止回閥已經廣泛適用于電站、化工、石油等行業 。鈦止回閥能否抵抗工作環境介質的腐蝕，關鍵在于其表面的“鈍性氧化薄膜”在腐蝕介質中的化學穩定性。

二、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥安裝

（一）安裝前

1. 細心的拆卸閥門的包裝物，對照材料，規范和明細表等清單，檢查 標簽和標牌。查看所選用的閥門型號，法蘭尺寸，結構長度是否與 系統的壓力，溫度等條件相適應。 2. 檢查閥門內部是否清潔，有無異物和危害性的腐蝕，如有請進行清洗干凈后進行安裝。對于旋啟式止回閥應將閥腔內固定閥瓣的構件 取出。

3. 旋起式止回閥在系統中安裝時只能以水平安裝和垂直安裝兩種方式 進行安裝，并且垂直安裝時介質必須由下向上流動，不得有其他安 裝方式（見附圖）。

4. 閥門安裝好后，請用水清洗管道，去除安裝時可能帶來的廢物，以 防止密封面被劃傷。

（二）安裝時一定要注意***介質的流向與閥體上箭頭所指的方向一致，否則就會截?cái)嘟橘|(zhì)的正常流動。

1. 法蘭連接閥門與管道的安裝

1） 檢查法蘭配合面，如果發現可能引起泄露的缺陷，應在修整后方可安裝。

2） 檢查螺柱和螺母的尺寸、長度和材料是否合適要求。

3） 墊片材料和尺寸是否符合相關標準的要求。

4） 檢驗墊片是否有缺陷或損傷。

5） 在螺栓螺紋上涂適當?shù)臐櫥瑒�，裝配時螺栓要對稱均勻擰緊（見螺栓擰 緊順序示意圖），使法蘭和墊片的初始接觸盡可能平整和平行。使用力矩扳 手確保法蘭螺栓連接的正確性及***均勻擰緊。把閥門安裝到管道上，則法蘭的平行對中尤其重要。

注意：如果某一螺栓在擰緊過程中的轉矩時而逐步增大、時而保 持不變或稍有增大，則該螺栓已彎曲，應更換和報廢。

2.H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥螺紋連接閥門與管道的安裝

螺紋管接頭的密封性能取決于管子外螺紋與內螺紋的良好配合，通常在裝配 的螺紋之間加有特別軟或有粘性的材料。為了獲得***的無泄露系統，應注意下列幾點：

1) 檢查閥門和所配管子螺紋的形狀和清潔度。注意螺紋外圓是否受到碰撞 或存在碎化鋸齒形，是否有碎片或砂粒存在。

2) 注意檢查閥門端部內螺紋的有效旋合長度，必須仔細考慮管子螺紋擰入 閥門的長度，如旋合長度沒有超過基面，則應仔細檢查管子端部的螺紋長度。

3) 裝配時要正確使用匹配部分的螺紋。錐管螺紋在剛擰入時是松動配合， 直到螺紋嚙合適當，扳手方可施加作用力。

4) 在外管螺紋上纏密封膠帶或涂螺紋粘合劑（規定用螺紋密封時除外），要 防止膠帶或粘合劑進入流道。扳緊裝配接縫，閥門上的扳頭應設在閥體端部， 管子是用螺紋 擰入該端的。注意：由于錐形螺紋連接形成的力矩沒有明確 的界限，故有可能因在閥體上施加過大的扭力而損壞閥門或管子。在閥門的 另一端重復上述步驟，把該端的扳頭擰進裝的管子中。

3. H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥焊接連接閥門的安裝

管道和閥體之間的焊縫的強度不低于閥體。同時，接頭不應有“缺口”或薄 弱環節。因此，對于承插焊連接，一般要求焊縫的截面積要比管道的截面積大。

對焊焊縫要求完全焊透并其厚度至少要等于管道的壁厚。如果高強度合金管 子與機械強度比較低的閥體材料焊接，則焊接坡口必須加工成錐形以補償閥門端 部較大的壁厚，或閥門必須配有高強度材料做附加件或“加強筋”。

焊縫應沒有缺陷。所有的焊接均應符合可用于管道系統結構的任何規范或管 轄范圍內的某些規定，并應符合被認可的焊接程序，按相應規范的要求進行檢查。 檢查管子和閥門的材料標記，確認其是否符合規定的要求

1) 檢查焊接端的表面、尺寸和清潔度，去除妨礙裝配和焊接性能的因素；

2) 根據已評定的焊接工藝規范確定焊接參數。

3) 檢查閥門與管道的端部是否對中，確保焊接質量。

4）點焊牢固。

5）清理并檢查焊縫。

6）補焊須經認可的焊接程序修補。

注意：閥門安裝在管線上，***出現閥門支撐管線的狀況

三、H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥操作

止回閥在管路系統中防止介質逆流，當介質逆流時，閥門能自動關閉，是一 種自動閥門。（輸送的介質要清潔，以免造成密封不嚴或加速密封面磨損）

H44W-16TI防止腐蝕性流體倒流旋啟式鈦合金止回閥訂貨須知：

一、①H44Ti產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④使用壓力⑤使用介質的溫度。
二、若已經由設計單位選定公司的型號，請BH44H夾套保溫止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門公司專家為您審核把關。如有疑問：請我們一定會盡心盡力為您提供優質的服務。
