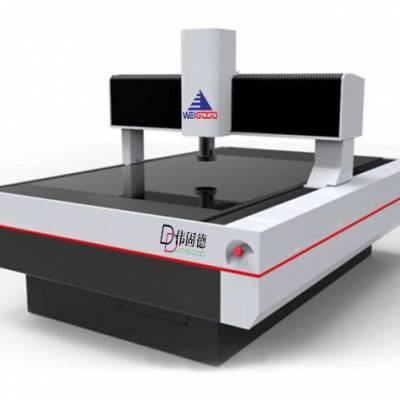

此款自動影像測量儀,專為工程師,研發人員,品管人員...,簡單易學,測量零件之高度,深度長度,寬度,角度,圓孔直徑,距離,都可量測,測量完的數據或產品的數字照片可以在 WORD,EXCEL下輕松出報告,利用網絡傳輸數據,存盤. 非常適合彈簧業、接點業、五金沖壓業、電子、塑料、模具、及所有零件的尺寸量測

一、機器特點

機身主體采用高精密天然花崗巖，具有穩定的溫度特性和抗時效變形能力，***測量的穩定性及長期使用的剛性。 所有的光學影像測量儀均標配由本公司自行開發的 TC系列遠心光學設計鏡頭，高性能，***畸變，***測量的***度.

二、應用范圍

廣泛應用于機械、模具、電子、電器、航空、汽車、塑料、橡膠、鐘表、齒輪、PCB線路板、菲林等行業的產品開發、設計，半成品、成品檢測，零件測繪領域，大幅降低工作強度，提高工作效率。

三、技術參數

• 整機為花崗石主體結構,非一般鑄鐵結構

• 測量行程：600mm×500mm×200 (X×Y×Z)

• 工件限高：200mm (Z)

• 玻璃臺尺寸：620 mm×520 mm

• 示值系統：貼片高精密金屬光柵尺

• 分辨率：0.5μm

• 示值精度：E = (2 + L/200) μm    (L單位:mm)

• 定位精度：1um

• 重復精度：1um

• 傳動方式：全閉環CNC控制光桿傳動+雙導軌

• 馬達：三軸伺服電機馬達

• 傳動機構：臺灣上銀精密線性滑軌

• 操作方式：遙控手柄、鼠標拖運、程序檢測

• 影像系統：高解析彩色攝影機

• 物鏡：高精度自動變倍高清鏡頭

• 照明系統：透射為可調LED平行光、反射為四十八路可調LED環形光

• 量測軟件：自主開發自動版光學視覺量測軟件

• 電控系統：影像測量機控制系統

• 工作機臺：高精度花崗巖平臺

• 整機尺寸：1500 mm×1200 mm×1750 mm（L x W x H）

• 機臺承重：20kg

• 儀器重量：800kg

• 電源：AC 220±5V、50Hz   使用環境：溫度 20±3 ℃、濕度35%-65%

四、測量軟件圖簡介

本公司所有的光學影像測量機均用本公司自行開發的影像測量軟件。軟件的設計重點是要求穩定可靠、高***度、功能強大的同時，必須要使用簡易直觀、除不斷的創新添加功能外，本公司時刻都不斷留意業***的***發展，務求為用戶提供功能齊全的軟件。為***軟件的穩定可靠、高***度，本公司的軟件開發團隊分成基礎數學運算和應用功能設計兩個團隊，深入研究各種算法的***度與穩定性，并在推出前嚴格測試軟件的可靠及穩定度。
