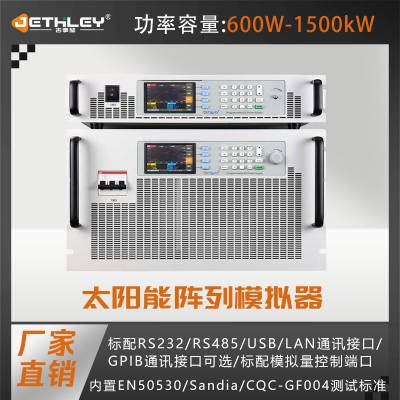

產品概述

PVS1000D系列太陽能電池整列模擬器(又名太陽能電池I-V模擬器）是采用全橋移相軟開關技術,ARM、DSP雙CPU控制、16bit高速ADC快速準確測量,高速DSP進行PID運算,直接輸出PWM，通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性,可模擬不同光照和溫度下I-V曲線，模塊化設計，電源輸出的***、低紋波、電壓電流動態響應速度快，且***達93%,符EN50530/Sandia/CGC-GF004標準；產品主要光伏逆變器研發及測試,微網系統集成.

產品特點

◇功率容量可:600W--1500kW ；

◇可模擬太陽能電池板輸出特性；

◇可模擬不同光照和溫度下I-V曲線；

◇通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性；

◇可模擬太陽能電池板被遮罩時的I-V曲線；

◇可測試靜態和動態下的MPPT情況，MPPT工作點實時顯示于上位機軟件上；

◇具有恒功率模式,具有恒內阻模式，對內阻進行設定；

◇具有強大的圖形化上位機軟件；

◇穩壓精度高、紋波電壓低；

◇采用16bit高速ADC,快速準確測量；

◇采用ARM、DSP雙CPU控制；

◇應用全橋移相軟開關技術；

◇動態穩定性用Matlab仿真優化；

◇采用高速DSP進行PID運算,直接輸出PWM；

◇變壓器采用非晶鐵芯，具有高飽和磁感應強度、高導磁率、高電感量、低損耗、體積小、重量輕、抗電磁干擾能力強、頻率特性優良、溫度穩定性高的特性；

◇快速存儲9組數據（電壓，電流，功率）；

◇具有過壓、過流、過溫、短路保護功能；

◇電壓、電流、時間設定，數字式按鍵輸入，準確度高；

◇具有RS232C通訊接口（RS485,GPIB為可選）；

◇產品通過CE認證；

◇符合EN50530/Sandia/CGC-GF004標準.

太陽能電池陣列的特性

◇太陽能電池陣的輸出特性與標準直流電源輸出特性的不同之處在于，太陽能電池的輸出曲線是圓滑的曲線，而標準電源輸出曲線是矩形;確定太陽能電池輸出曲線的主要參數有：Voc開路電壓，Isc短路電流和Pmax峰值功率;

◇當光伏陣列輸出電壓比較小時，隨著電壓的變化，輸出電流變化很小，光伏陣列類似為一個恒流源；當電壓超過一定的臨界值繼續上升時，電流急劇下降，此時的光伏陣列類似為一個恒壓源。光伏陣列的輸出功率則隨著輸出電壓的升高有一個輸出功率至高點。至高功率跟蹤器的作用是在溫度和輻射強度都變化的環境里，通過改變光伏陣列所帶的等效負載，調節光伏陣列的工作點，使光伏陣列工作在輸出功率至高點;
◇太陽能電池陣的IV特性曲線和輸出功率之間的關系對用戶很重要，因?yàn)槟孀兤鲿�在峰值功率點把大部分能量回饋給電網;隨著輸出功率的增加，太陽能電池陣通并聯來得到更大功率。如果這些陣上的陰影的情況不同，其輸出曲線的扭曲程度也會不一樣，這樣就需要更復雜的公式來計算輸出曲線;
◇通過填充因子（Fill Factor）可模擬多種太陽能電池的輸出特性;

填充因子是指至高輸出功率與開路電壓和短路電流乘積的比值,是評價太陽能電池的一個重要參數而各
種太陽能電池的FF也有不同個規格，而PVS1000D太陽能電池模擬器，具備模擬各種不同太陽能電池的
輸出特性
◇普通模式

◇靜態MPPT測試

靜態MPPT效率反應的是在給定靜態PV組建的IV特性曲線上，逆變器調節追蹤*大功率點
的精度.在此界面編輯好的IV曲線,EN50530模式下，依據規定的測試條件，使用光伏模擬
器模擬每個對應的IV特性曲線,且在每一特性曲線下等MPPT追蹤穩定后進行測試.
◇動態MPPT測試

動態MPPT效率反應的是在外界環境條件變化時逆

變器動態跟蹤光伏陣列大功率點的精度。

輻照強度里的***比表示的是以標準測試條件(STC)

為參照的,即***百與環境溫度25℃、輻照度1000W/㎡.

◇遮罩下I-V曲線測試

用戶可利用Table模式去編輯各種各樣的I-V曲線，將編輯好的I-V曲線數據保存并通過上位機

導入到機器內，可存儲I-V曲線1000條，且每條I-V曲線由128個點的組成，每個點由電壓和電

流組成。利用此功能用戶可方便編輯各種曲線，例如因天氣季節的變化出現溫度、照度、云遮、

下雨下雪而影響輸出的I-V曲線，此功能可測試光伏逆變器在遮罩下的I-V曲線追蹤情況。

產品應用

◇LED、節能燈等燈具測試及老化

◇開關電源、電源適配器

◇光伏、逆變器測試?yán)匣?/p>

◇航空航天、******

◇電動車電機、控制器、直流馬達測試及老化

◇電容器、電阻、繼電器、晶體管、傳感器等電子器件

◇電解、電鍍、腐蝕鋁箔加工等 液晶屏、觸摸屏等顯示器

產品規格
