現代煉鋼電弧爐的基本功能是將盡可能多的電功率輸入到熔池內，以獲得高的生產率和低的物料、能量消耗以及好的環保指標。煉鋼電弧爐按其噸鋼平均變壓器額定容量, 或單位爐膛面積平均變壓器額定容量分為普通功率(RP)、高功率(HP)和超高功率(UHP)三種。超高功率電弧爐概念自70年代提出，目標在于***提高電弧爐煉鋼的生產率和降低成本，***了電弧爐煉鋼技術發展新紀元。但由于生產時對電網影響與干擾是多方面的，實踐中也發現了涉及到電能質量的所有方面。由于超高功率電弧爐的變壓器功率水平高，變壓器容量高達數十兆伏安，在煉鋼過程中對電網造成嚴重的沖擊和干擾，這些“公害”必須加以控制和治理。

1對電網的干擾

1.1功率因數低

電弧爐從電網獲得電能，其中一部分轉化為有用的熱能，而另一部分則為無功能量。為了使電弧能穩定燃燒，電弧爐的功率因數不能取得太高。因電弧爐負載是高感性的，電弧爐的接入使供電電網的功率因數惡化。超高功率電弧爐運行在熔化期時，功率因數甚至低到0.1，這樣引起母線電壓嚴重降低。電壓降低又相應降低電弧爐的有功功率，使熔化期延長，生產率下降。

1.2電壓閃爍和波動

超高功率電弧爐是供電電網的很大的負載，而且在運行中經常產生突然的、強烈的電壓沖擊，導致電網電壓的快速波動，頻率為0.1～30Hz。頻率在1～10Hz之間的電壓波動會引起照明白熾燈和電視畫面的閃爍，使人們感到煩躁，這類干擾稱之為“閃爍”或“閃變”。強烈的閃爍會造成電機轉動不穩定，電子裝置誤動作甚至損壞，也會使電網供電的用戶(包括電弧爐本身)的實際功率減少，閃爍是對電網的一種公害。

對于實際的、有限容量的電網，電弧爐負載引起的電網電壓波動***數為

ΔU%=ΔQ/Sk×*** (1)

式中ΔQ——無功功率的沖擊量，Mvar;

Sk——本電弧爐供電母線最小短路容量，MVA。

考慮到電弧爐的正常運行狀態與短路狀態之間的無功功率變動大致與爐子變壓器的額定容量相當，即ΔQmax≈SF，故可以用下式來估算電網上波動***數

ΔUmax%=SF/Sk×*** (2)

國標《電能質量˙電壓允許波動和閃變》(GB12326—2000)規定了電力系統公共連接點的電壓波動和閃變電壓允許值。超高功率電弧爐在其運行過程中產生的波動和閃變往往都超過這個規定值，必須加以抑制。

1.3三相電壓與電流不對稱

引起電網供電質量變差的另一個重要問題是電弧爐三相負載不對稱引起的電網三相電壓及三相電流的不對稱。其后果是相關電網的所有用戶(包括電弧爐)的經濟性和生產率降低。分析表明，在公共連接處電網短路容量Sk比電弧爐變壓器額定容量SF高50倍以上時，電弧爐三相負載不對稱所造成的電網電壓的不對稱性未超過國標《電能質量˙三相電壓允許不平衡度》(GB/T15543—1995)中規定的允許值。

當前電弧爐大型化、更超高功率化，結果供電電網的容量往往只有電弧爐變壓器容量的20～40倍或***，故必須采用補償。

1.4高次諧波

交流電弧爐在煉鋼過程中其電流會產生非正弦畸變和各次諧波，對電網造成干擾。其主要原因有：

(1)電弧的電阻值不恒定，并且在交流電弧的半個周期中電弧電阻也在變動，這造成電弧電流的非正弦畸變。

(2)交流電的正負半周換相，石墨電極和鋼交替作陰極和陽極，因不同材料的發射電子能力不一樣，故使電流的正負兩個半周的波形不對稱，造成偶次諧波。

(3)三相電弧不均衡，導致三次諧波。

(4)供電系統連接的各種諧波源導致各種諧波的形成，如靜補裝置中的整流器等。

電弧爐的諧波電流成份主要為2～7次，其中2、3次，其平均值可達基波分量的5%～10%，諧波電流流入電網，使電壓波形發生畸變，引起電氣設備發熱、振動以及保護誤動作等。國標《電能質量˙公用電網諧波》(GB/T14549—93)對綜合電壓畸變率、諧波電流注入量均作了具體規定，為抑制電弧爐產生的諧波提供了依據和標準。

2抑制電弧爐對電網和自身影響的途徑

抑制超高功率電弧爐干擾的途徑總的來講有二：一是提高供電電源的電壓等級，以提高與電網公共連接點的短路容量，使其對電網和自身的影響在允許范圍內;二是采用SVC裝置，使其多項指標限制在允許范圍內。兩種途徑相比，途徑一是治標的方法，因為電爐對電網和自身影響的各種量值并未消除，而是送到更高電壓級的電網去擴散，隨著電爐不斷建設發展，這些量值在電網中增加積累，泛濫成災，將會形成電網所不能接受的程度，而增加了對廣大用戶的影響，因此，使用范圍越來越小。途徑二是治本的辦法，它使電爐對電網和自身影響的各種量值大部分就地消除了，故其使用范圍越來越大，前途廣闊。

2.1SVC裝置

近些年來發展起來的SVC裝置是一種快速調節無功功率的裝置，已成功地用于電力、冶金、采礦和電氣化鐵道等沖擊性負荷的補償上，它可使所需無功功率作隨機調整，從而保持在電弧爐等沖擊性負荷連接點的系統水平的恒定

Qi=QD+QL-QC (3)

式(3)中Qi、QD、QL、QC分別為系統公共連接點的無功功率、負荷所需的無功功率、可調(可控)電抗器吸收的無功功率、電容器補償裝置發出的無功功率，單位均為kvar。

當負荷產生沖擊無功ΔQD時，將引起

ΔQi=ΔQD+ΔQL-ΔQC (4)

式中ΔQC=0，欲保持Qi不變，即ΔQi=0，則ΔQD=-ΔQL，即SVC裝置中感性無功功率隨沖擊負荷無功功率作隨機調整，此時電壓水平能保持恒定不變。

SVC由可控支路和固定(或可變)電容器支路并聯而成，主要有四種型式。

(1)可控硅閥控制空芯電抗器型(稱TCR型)它用可控硅閥控制線性電抗器實現快速連續的無功功率調節，它具有反應時間快(5～20ms)、運行可靠、無級補償、分相調節、能平衡有功、適用范圍廣、價格便宜等優點。TCR裝置還能實現分相控制，有較好的抑制不對稱負荷的能力，因而在電弧爐系統中采用***，但這種裝置采用了***的電子和光導纖維技術，對維護人員要專門培訓提高維護水平。

(2)可控硅閥控制高阻抗變壓器型(TCT型)優點與TCR型差不多，但高阻抗變壓器制造復雜，諧波分量也略大一些。由于有油，要求一級放火，只宜布置在一層平面或戶外，容量在30Mvar以上時價格較貴，而不能得到廣泛采用。

(3)可控硅開關控制電容器型(TSC型)分相調節，直接補償，裝置本身不產生諧波，損耗小，但是它是有級調節，綜合價格比較高。

(4)自飽和電抗器型(SSR型)維護較簡單，運行可靠，過載能力強，響應速度快，降低閃變效果好，但其噪聲大，原材料消耗大，補償不對稱電爐負荷自身產生較大諧波電流，無平衡有功負荷能力。

2.2無源濾波裝置

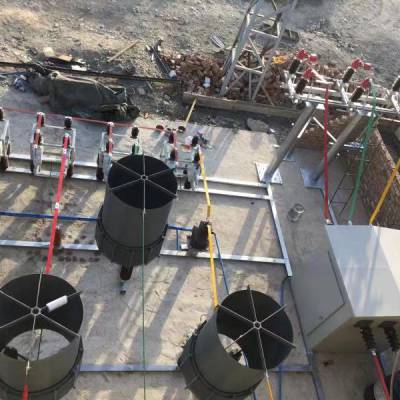

該裝置由電容器、電抗器，有時還包括電阻器等無源元件組成，以對某次諧波或以上次諧波形成低阻抗通路，以達到抑制高次諧波的作用。由于SVC的調節范圍要由感性區擴大到容性區，所以濾波器與動態控制的電抗器一起并聯，這樣既滿足無功補償、改善功率因數，又能消除高次諧波的影響。

國際上用于大型煉鋼電弧爐的濾波器種類有：各階次單調諧濾波器、雙調諧濾波器、二階寬頻帶與三階寬頻帶高通濾波器等。

(1)單調諧濾波器一階單調諧濾波器的優點是濾波效果好，結構簡單，缺點是電能損耗比較大，但隨著品質因數的提高而減少，同時又隨諧波次數的減少而增加，而電爐正好是低次諧波，主要是2～7次，因此，基波損耗較大。二階單調諧濾波器當品質因數在50以下時，基波損耗可減少20%～50%，屬節能型，濾波效果等效。三階單調諧濾波器是損耗最小的濾波器，但組成復雜些，投資也高些，用于電弧爐系統中，2次濾波器選用三階濾波器為好，其他次選用二階單調諧濾波器。

(2)高通(寬頻帶)濾波器一般用于某次及以上次的諧波抑制。當在電弧爐系統中采用時，對5次以上起濾波作用時，通過參數調整，可形成該濾波器回路對5次及以上次諧波形成低阻抗通路。

用于大型電爐的濾波器組合最基本的有兩類：一是用3～5組單調諧濾波器組成，二是由2～4組單調諧濾波器和一組二階寬頻帶濾波器組成。***類組合對高次諧波濾波效果要差一些，但電能損耗低些;***類組合對高次數濾波效果好，分工也明確，設計也簡單容易些。兩者組合各有優缺點，總的發展趨勢是在濾波效果好的前提下減少組數，以節省占地和投資，又要盡可能優化組合以節省電能損耗。
