產品概述

我公司高壓固態軟起動裝置獲得計算機軟件著作權登記證書、系統軟件測試報告、型式試驗報告 ;軟起動控制器獲得國家***。性能方面:一體化設計、節省占地面積;中英文界面，可自由切換; 50HZ或者60HZ電力系統均可使用;可實現高低壓雙重隔離;可控硅散熱器無線測溫，可控硅通斷無線檢測，保障絕緣性能;系統自檢測智能化，現場調試方便快捷。

性能特點

ZSSGQH系列高壓固態軟起動裝置通過控制晶閘管的觸發角來控制輸出電壓，以達到高壓電機軟起動目的。在電機起動過程中,軟起動裝置按照預先設定的起動曲線，使電機平滑加速，旁路開關合閘，電機起動完成。電機運行過程中,軟起動裝置實時測量電流、電壓等參數，并提供各種故障保護。

資格證書

ZSSGQH高壓固態軟起動系統獲計算機軟件著作權登記證書

ZSSGQH高壓固態軟起動系統軟件測試報告

ZSSGQH高壓固態軟起動控制器獲得國家***

ZSSGQH高壓固態軟起動裝置型式試驗報告

使用環境

環境溫度: -10°C~ +40°C;

相對濕度: <85%，不凝露;

海拔高度:不超過2000m (超過2000m須特殊設計) ;

安裝地點:垂直傾斜度不超過50,無火災、危險、導電塵埃、腐蝕性氣體及劇烈振動。

執行標準

GB/T 34927-2017《電動機軟起動裝置通用技術條件》

GB/T 14048.1-2001《交流中壓接觸器和基于 接觸器的電動機起動器》

JB/T 10251-2001《交流電動機電力電子軟起動裝置》

GB/T3859.1-1993《半 導體變流器基本要求的規定》

GB/T3859.2-1993《半 導體變流器應用導則》

GB/T13422-1992《半 導體電力變流器電氣試驗方法》

GB3906-2006《3~ 35kV交流金屬封閉開關設備》

DL/T593-2006《中壓開關設備和控制設備標準的共用技術要求》

GB3309- -89《高壓開關 設備常溫下的機械試驗》

GB50150-91《電氣裝置安裝 工程電氣設備交接試驗標準》

一般技術指標

使用標準GB/T 34927-2017, GB3906-2006

安裝地點 室內柜裝式

負載種類 三相高壓鼠籠式交流異步電動機/同步電動機

交流電壓AC3KV/6KV/10KV, +10%-15%;

絕緣電壓 線電壓10KV/絕緣電壓42KV

過載容量 連續: 120%過載: 150%，60秒

頻率 50 Hz士2Hz或60Hz +2Hz

主回路組成 3KV,12SCRS; 6KV,18SCRS; 10KV, 30SCRS;

SCR反向峰值 電壓32.5KV

相序 允許在任何相序下工作

瞬時過電壓保護 均壓保護和dv/dt吸收網絡

冷卻方式 自然冷卻或采取強迫風冷

旁路接觸器 具有直接起動設備容量的真空接觸器

防護等級IP4X

控制方式 二線制(自保持方式)、三線制(點動方式)

起動間隔 間隔時間5- -60分鐘可設置

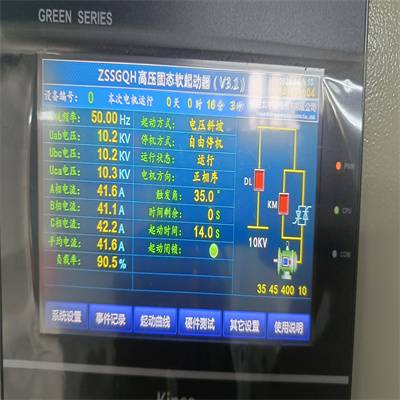

人機界面 7寸或10寸觸摸屏

測量數據 系統頻率、三相線電壓、三相電流、平均電流、負載率、起動實時觸發角、運行計時、每次起動時間、

計算數據 起動閉鎖倒計時等

故障記錄 開始和復歸時間，故障名稱，300條記錄

通信. 1、RS485通信，2、Ethernet通信

起停功能

電壓斜坡起動 初始電壓: 10%-80%Ue、爬坡時間: 5-60S

限流斜坡起動 限流倍數: -500%、調節系數(PI) :可設置

突跳起動 突跳電壓: 50%-80%Ue、突跳時間: 300- 3000ms

試驗起動 持續時間: 1-10S

兩段電壓斜坡起動 二段電壓: 10%-80%Ue、二段時間: 5-60S

自由停機 不需設定

軟停機 截止電壓: 30%-70%Ue、軟停時間: 5-30秒

保護功能

起動時間過長 電機起動時間超過設定的時間跳閘、起動時間: 5-60秒、電機起動過程中的過流保護

起動過電流 起動過電流: 200-600%le、無時限、電機運行過程中的過流保護

運行過電流 起動過電流: 80-300%le、保護延時: 0-60秒、單相電流對平均電流的不平衡度

不平衡電流 不平衡度: 5-80%、保護延時: 0-60秒、電機運行中，運行電流小于設定值

失載保護 失載電流: 0-80%le、保護延時: 0-60秒

過壓保護 過壓設定: 100-200%Ue、保護延時: 0-60秒

欠壓保護 欠壓設定: 30-Ue、保護延時: 0-60秒

線電壓對額定電壓不平衡度 不平衡電壓、不平衡度: 0-80%、保護延時: 0-60秒

相序保護 不鎖定，正相序鎖定，負相序鎖定

非電量保護 外部故障、可控硅故障、溫度故障等

產品優勢

1、一體化的柜體設計，為用戶節省了占地面積，節省了成本。

2、中英文雙語菜單，自由設置切換，方便客戶。

3、軟起動控制器-→脈沖放大板- + 觸發板-→可控硅，分別通過光纖連接和電磁連接，實現了高低壓的雙重隔離。

4、可用于50HZ或者60HZ電力系統中的電機起動。

5、可控硅散熱器無線測溫，可控硅通斷無線檢測，保障了高低壓的絕緣。

6、智能化的系統自檢測功能，現場調試擺脫了低壓電機或電壓燈泡試驗的步驟。

訂貨須知

訂貨時須提供電機型號、額定功率、額定電壓、額定電流、負載類型等信息。
