| 產品特性：工業 | 品牌：LEM萊姆電子 | 型號：GO 12-SMS/SP4 |
| 傳感器類型：霍爾效應、磁通門或無磁芯傳感器 | 額定電流：50 A | 精度：1.25% |
| 頻率范圍：300 kHz | 響應時間：50?s | 系列：GO SMS和GO SME |
| 封裝：過孔或表貼安裝 | 最小包裝數：1 | 應用領域：安防設備 |
集成式電流傳感器
電流傳感器必須更小、更智能、更便宜。萊姆研發部門正在面向汽車、工業或住宅等廣泛領域，積極開發一系列ICS產品，以減少電流傳感系統占板面積，簡化電流測量集成。
在低電流下，分流器仍然是一個可行的解決方案，但它們有隔離的挑戰，不能單獨提供電流感應功能。它們需要放大器和/或模擬-數字轉換（ADC）來對測得的電壓降進行信號處理。
由于半導體制造和封裝的技術進步，現在有可能將電流傳感器的所有功能集成在一個單一的封裝中。電流通過器件，感應磁場由兩個霍爾效應片感應，所有過程可在無接觸情況下進行，并自帶隔離功能，電壓信號在特定應用集成電路（ASIC）內處理，ASIC也可以增加其他特別的功能。
有多年電量測量領域的經驗，萊姆不斷開發新技術以滿足客戶不斷變化的需求。公司目前正在打造ICS系列，以滿足不斷變化的需求和新的應用。
GO系列集成電流傳感器 ： GO SMS和GO SME
標準封裝、省空間、高性價比集成電流傳感器
GO是萊姆***集成電流傳感器系列。它由我們的研發團隊設計，可滿足許多行業對標準封裝的小型、高成本效益電流傳感器的需求。它得益于我們的團隊15年ASIC設計經驗，并展示了2個關鍵參考系列，即GO SME和GO SMS，SOIC 8和 SOIC16標準封裝。它們可用于工業和汽車應用中的交流和直流電流測量，如小型驅動器和電動自行車，也可用于變頻器、DC/DC轉換器、白色家電和車載充電器。
標準包裝，占板面積小
高性價比
是小型驅動器、機器人、太陽能逆變器、電動自行車等的折中選擇。
主要特征
25°C下1%的精度
低漂移（偏移：75uV/°C，增益：200ppm)
17mA電源消耗
固定和成比率輸出
GO SME
主要特點
開環多量程電流傳感器：50 A
低電阻 0.9 mΩ
支持5V或3.3V兩種供電電源選擇
低功率消耗
高帶寬：300 kHz
無磁滯現象
初級和次級之間有4mm的dCl和dCp電隔離
2400V RMS 絕緣測試耐壓
小型封裝、采用標準的表面貼裝PCB安裝
AEC-Q-100 等級 1
應用
小型驅動器
暖通空調變頻器
家用電器
太陽能變頻器
電動自行車
汽車和適用行業
| 產品名稱 | 標稱靈敏度[mV/A] | 電流測量范圍 [Apeak] | 標稱電流[Arms]1 | 電源電壓[Uc] | 成比率電壓輸出 | 溫度范圍[°C] |
|---|---|---|---|---|---|---|
| GO 10-SME | 80 | ± 25 | ±10 | 5V | No | -40 to 125°C |
| GO 20-SME | 40 | ± 50 | ±20 | 5V | No | -40 to 125°C |
| GO 8-SME/SP2 | 100 | ± 20 | ±8 | 5V | Yes | -40 to 125°C |
| GO 12-SME/SP2 | 66 | ± 30 | ±12 | 5V | Yes | -40 to 125°C |
| GO 20-SME/SP2 | 40 | ± 50 | ±20 | 5V | Yes | -40 to 125°C |
| GO 10-SME/SP3 | 50 | ± 25 | ±10 | 3.3V | No | -40 to 125°C |
| GO 20-SME/SP3 | 25 | ± 50 | ±20 | 3.3V | No | -40 to 125°C |
| GO 8-SME/SP4 | 62,5 | ± 20 | ±8 | 3.3V | Yes | -40 to 125°C |
| GO 15-SME/SP4 | 41,67 | ± 37.5 | ±15 | 3.3V | Yes | -40 to 125°C |
GO SMS
主要特點
開環多量程電流傳感器：7***
低電阻 0.75 mΩ
支持5V或3.3V兩種供電電源選擇
雙重過電流檢測
低功率消耗
高帶寬：300 kHz
無磁滯現象
初級和次級之間的電隔離， 7.4mm dCl 和 7.4mm dCp
絕緣測試電壓4800 V RMS (UL 62368)
小型、采用標準的表面貼裝PCB安裝
AEC-Q-100 等級 1.
應用
小型驅動器
暖通空調變頻器
家用電器
太陽能變頻器
汽車和適用行業
| 產品名稱 | 標稱靈敏度[mV/A] | 電流測量范圍[Apeak] | 標稱電流[Arms]1 | 電源電壓[Uc] | 成比率電壓輸出 | 溫度范圍 [°C] |
|---|---|---|---|---|---|---|
| GO 10-SMS | 80 | ± 25 | ±10 | 5V | No | -40 to 125°C |
| GO 20-SMS | 40 | ± 50 | ±20 | 5V | No | -40 to 125°C |
| GO 30-SMS | 26,67 | ± 75 | ±30 | 5V | No | -40 to 125°C |
| GO 4-SMS/SP3 | 120 | ± 10.4 | ±4.17 | 3.3V | No | -40 to 125°C |
| GO 10-SMS/SP3 | 50 | ± 25 | ±10 | 3.3V | No | -40 to 125°C |
| GO 10-SMS/SP3 | 50 | ± 25 | ±10 | 3.3V | No | -40 to 125°C |
| GO 20-SMS/SP3 | 25 | ± 50 | ±20 | 3.3V | No | -40 to 125°C |
| GO 30-SMS/SP3 | 16,67 | ± 75 | ±30 | 3.3V | No | -40 to 125°C |
| GO 8-SMS/SP4 | 62,5 | ± 20 | ±8 | 3.3V | Yes | -40 to 125°C |
| GO 12-SMS/SP4 | 41,67 | ± 30 | ±12 | 3.3V | Yes | -40 to 125°C |
HMSR系列 - 高絕緣集成電流傳感器
惡劣環境的解決方案
有模擬和數字比特數據流輸出兩種形式
HMSR系列是萊姆新推出的集成電流傳感器系列。它專為我們的客戶設計，具備ICS的所有優勢，同時采用了新的隔離概念，確保獨特的魯棒性。
HMSR具有4.95kV隔離耐壓和5.66kV實驗室測試電壓。該系列采用預成型封裝工藝設計，特殊的封裝使得產品在PCB上滿足8毫米的電氣間隙和爬電距離要求。HMSR內部的集成微磁芯使其對外部磁場有很強抗干擾能力及高精度。該系列特別適用于太陽能直流側、充電模塊等應用。
SOIC 16 pin腳兼容封裝
極高的精度： 在溫度和測量范圍內的典型精度為0.5% - <<0.5% 遲滯誤差
抗干擾能力強
主要特征
在125°C時，電流范圍為6-30Arms（峰值7***）
隔離度： 4,950 Vrms
Ipn常溫精度 25°C： 0.78 %
Ipn全溫度范圍精度 -40C~125°C：1.4 %
HMSR SMS
主要特征
開環多量程電流傳感器
電壓輸出
雙重過電流檢測
單電源+5 V
初級和次級之間的電隔離
低功率消耗
緊湊型設計，適用于表面貼裝PCB安裝
工廠校準
高帶寬、低損耗的磁芯
應用
小型驅動器
暖通空調變頻器
家用電器
太陽能變頻器
| 產品名稱 | 標稱靈敏度[mV/A] | 電流測量范圍[Apeak] | 標稱電流[Arms]1 | 電源電壓[Uc］ | 成比率電壓輸出 | 溫度范圍 [°C] |
|---|---|---|---|---|---|---|
| HMSR 6-SMS | 133,33 | ± 15 | ± 6 | 5V | No | -40 to 125°C |
| HMSR 8-SMS | 100 | ± 20 | ± 8 | 5V | No | -40 to 125°C |
| HMSR 10-SMS | 80 | ± 25 | ±10 | 5V | No | -40 to 125°C |
| HMSR 15-SMS | 53,33 | ± 37.5 | ±15 | 5V | No | -40 to 125°C |
| HMSR 20-SMS | 40 | ± 50 | ± 20 | 5V | No | -40 to 125°C |
| HMSR 30-SMS | 26,67 | ± 75 | ± 30 | 5V | No | -40 to 125°C |
HMSR DA
HMSR DA是具有Sigma Delta比特數據流輸出的集成電流傳感器。HMSR DA能夠達到13比特的有效分辨率，是滿足低噪聲電流感應需求的理想選擇。
主要特征
取代分流器和數字隔離器，降低成本和減少占板空間
為伺服驅動、機器人和其他高精度應用提供高性能解決方案
Sigma Digital 比特數據流輸出，具有10MHz時鐘輸入或輸出功能
高分辨率，有效位數（ENOB）為11至13位
不同的輸出模式： 單端CMOS，差分RS422，LVDS
2微秒的快速內部OCD
應用
小型驅動器
暖通空調變頻器
家用電器
太陽能逆變器。
| 產品名稱 | 標稱靈敏度 [mV/A］ | 電流測量范圍 [Apeak］ | 標稱電流 [Arms]1 | 電源電壓 [Uc］ | 輸出模式 | 度范圍[°C］ |
|---|---|---|---|---|---|---|
| HMSR DA 10/4– 50000 | 4 | ± 10 | ±4 | 5V | 2W CMOS CLK Out | -40 to 125°C |
| HMSR DA 10/4 – 54000 | 4 | ± 10 | ±4 | 5V | 4W RS 422 CLK Out | -40 to 125°C |
| HMSR DA 15/6 – 50000 | 2,666 | ± 15 | ±6 | 5V | 2W CMOS CLK Out | -40 to 125°C |
| HMSR DA 15/6 – 54000 | 2,666 | ± 15 | ±6 | 5V | 4W RS 422 CLK Out | -40 to 125°C |
| HMSR DA 25/10 – 50000 | 1,6 | ± 25 | ±10 | 5V | 2W CMOS CLK Out | -40 to 125°C |
| HMSR DA 25/10 – 54000 | 1,6 | ± 25 | ±10 | 5V | 4W RS 422 CLK Out | -40 to 125°C |
| HMSR DA 75/30 – 50000 | 0,533 | ± 75 | ±30 | 5V | 2W CMOS CLK Out | -40 to 125°C |
| HMSR DA 75/30 – 54000 | 0,533 | ± 75 | ±30 | 5V | 4W RS 422 CLK Out | -40 to 125°C |

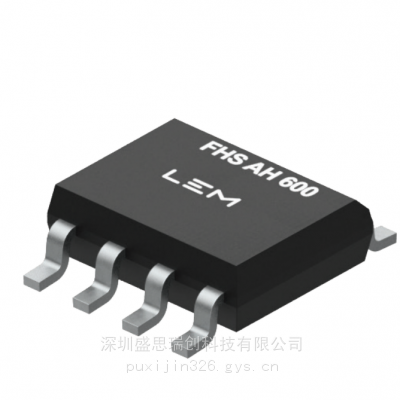

FHS SERIES INTEGRATED CURRENT SENSORS
Small footprint field sensor with state-of-the-art performances
Standard package and small footprint
Cost effective
Standard SOIC 8 surface mount PCB
MAIN FEATURES
Hall effect current sensor with Integrated Magnetic Concentrator (IMC)
Magnetic field measurement range ±3.3 mT
Low power consumption
High bandwidth: 160 kHz
KEY FEATURES
Hall effect current sensor with Integrated Magnetic Concentrator (IMC)
Magnetic field measurement range ±3.3 mT
Supply voltage 5 V
Low power consumption
High bandwidth: 160 kHz
Sensitivity range up over to 200 mV/A
***lated current measurement
Small footprint with standard SOIC8 surface mount PCB
Low cost, Small size
Excellent linearity
No power loss in primary circuit
Internal reference voltage
APPLICATIONS
Small drives
Battery Management Systems (BMS)
Motor control
Uninterruptible Power Supply (UPS)
HVAC
White goods
PCB track current measurement
