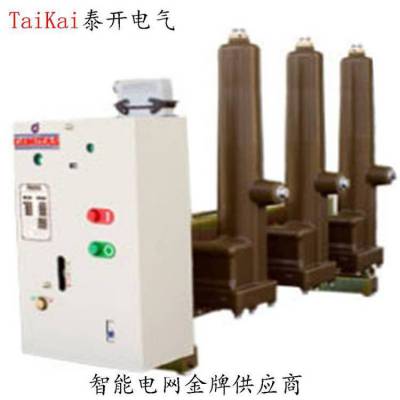

AG-40.5戶內六氟化硫短路器

概述：

戶內高壓40.5KV六氟化硫手車柜是陜西泰開電氣設備有限公司聯合國內 智能高壓電器實驗室引進吸收歐洲公司，改進的一代產品，該產品適用于三相交流50Hz,35kV,20kV,10kV電力系統�？捎脕矸帧⒑项~定電流和故障電流，并可用于頻繁操作場合，也可作聯絡斷路器和開斷關合電容器組斷路器。

該斷路器配用型的DEM彈簧操作機構（交、直流兩用），性能

產品可為固定式與手車式，安裝方向：分為側裝與正裝。

特點：

1.高裕度的一次高電壓絕緣設計IP33防護等級!

整體開關柜采用敷鋁鋅板加工而成,設計 了對正面操作室的絕緣安全等級的考慮,從而更好的 整體開關柜對人身的安全!

2.SF6斷路器用制造的AG系列

可代替國內生產的真空ZN85-40.5， 用于電容柜，分合頻繁場所！

3.緊湊化設計組合開關,隔離帶接地.電壽命與機械壽命高!

4.高可靠性能的SF6負荷開關.低SF6氣壓力,高可靠性能.氣體儲存時間達20年之久!

主要極數參數

序號名稱單位數據

1額定電壓kV12/27.5/24/40.5

2電壓kV12/27.5/24/40.5

3額定絕緣水平雷電沖擊耐壓（全波峰值）kV75/95/110/150/185/215

工頻耐壓（1分鐘）kV50/60/95

4額定電流A1250

5機械壽命次10000

6sf6額定壓力（20℃時表壓）MPa0.400.50

7閉鎖壓力（20℃時表壓）MPa0.30.40

8 抵使用環境溫度℃-40-30

9額定短路開斷電流kV20252531.5

10額定短路關合電流（峰值）kV50636380

11額定短時耐受電流（熱穩定電流）kV20252531.5

12額定峰值耐受電流（動穩定電流）kV50636380

13額定失步開斷電流kV56.36.38

14額定短路開斷電流下的累計開斷次數次20

15額定短路持續時間S4

16合閘時間（額定操作電壓下）S≤0.1

17分閘時間（額定操作電壓下）S≤0.06

18額定操作順序分-03s—合分-180s—合分

19額定開合單個電容器組電流A400

20年漏氣率%/年≤1

21六氟化硫氣體水份含量（20℃時）uL/L≤150

22配CD56型永磁操動機構的額定操作電壓AC/DC:380/220V/110V

合閘線圈、分閘線圈電壓V交流：220380直流：48110220

儲能電機電壓V交流：220直流：220/110

23六氟化硫氣體重量Kg1.5

24斷路器（包括操動機構）重量kg150-200

具體技術參數請與公司技術人員協商。
