驅動橋主要由主減速器、差速器、半軸和驅動橋殼等組成。

主減速器

主減速器一般用來改變傳動方向，降低轉速，增大扭矩，***汽車有足夠的驅動力和適當?shù)乃俣�。主減速器類型較多，有單級、雙級、雙速、輪邊減速器等。

1）單級主減速器

由一對減速齒輪實現減速的裝置，稱為單級減速器。其結構簡單，重量輕，東風BQl090型等輕、中型載重汽車上應用廣泛。

2）雙級主減速器

對一些載重較大的載重汽車，要求較大的減速比，用單級主減速器傳動，則從動齒輪的直徑就必須增大，會影響驅動橋的離地間隙，所以采用兩次減速。通常稱為雙級減速器。雙級減速器有兩組減速齒輪，實現兩次減速增扭。

為提高錐形齒輪副的嚙合平穩性和強度，***級減速齒輪副是螺旋錐齒輪。二級齒輪副是斜齒圓柱齒輪。

主動圓錐齒輪旋轉，帶動從動圓錐齒輪旋轉，從而完成一級減速。***級減速的主動圓柱齒輪與從動圓錐齒輪同軸而一起旋轉，并帶動從動圓柱齒輪旋轉，進行***級減速。因從動圓柱齒輪安裝于差速器外殼上，所以，當從動圓柱齒輪轉動時，通過差速器和半軸即驅動車輪轉動。

差速器

差速器用以連接左右半軸，可使兩側車輪以不同角速度旋轉同時傳遞扭矩。***車輪的正常滾動。有的多橋驅動的汽車，在分動器內或在貫通式傳動的軸間也裝有差速器，稱為橋間差速器。其作用是在汽車轉彎或在不平坦的路面上行駛時，使前后驅動車輪之間產生差速作用。

目前國產轎車及其它類汽車基本都采用了對稱式錐齒輪普通差速器。對稱式錐齒輪差速器由行星齒輪、半軸齒輪、行星齒輪軸（十字軸或一根直銷軸）和差速器殼等組成。

目前大多數汽車采用行星齒輪式差速器，普通錐齒輪差速器由兩個或四個圓錐行星齒輪、行星齒輪軸、兩個圓錐半軸齒輪和左右差速器殼等組成。

半軸

半軸是將差速器傳來的扭矩再傳給車輪，驅動車輪旋轉，推動汽車行駛的實心軸。由于輪轂的安裝結構不同，而半軸的受力情況也不同。所以，半軸分為全浮式、半浮式、3/4浮式三種型式。

1）全浮式半軸

一般大、中型汽車均采用全浮式結構。 半軸的內端用花鍵與差速器的半軸齒輪相連接，半軸的外端鍛出凸緣，用螺栓和輪轂連接。輪轂通過兩個相距較遠的圓錐滾子軸承支承在半軸套管上。半軸套管與后橋殼壓配成一體，組成驅動橋殼。用這樣的支承形式，半軸與橋殼沒有直接聯系，使半軸只承受驅動扭矩而不承受任何彎矩，這種半軸稱為“全浮式”半軸。所謂“浮”意即半軸不受彎曲載荷。

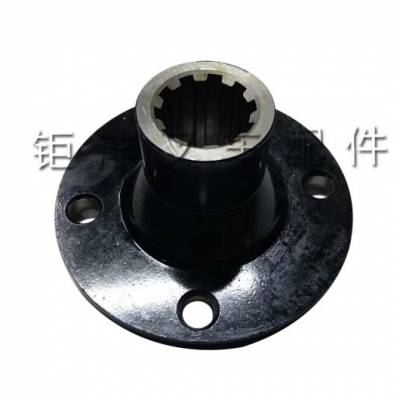

全浮式半軸，外端為凸緣盤與軸制成一體。但也有一些載重汽車把凸緣制成單獨零件，并借花鍵套合在半軸外端。因而，半軸的兩端都是花鍵，可以換頭使用。

2）半浮式半軸

半浮式半軸的內端與全浮式的一樣，不承受彎扭。其外端通過一個軸承直接支承在半軸外殼的內側。這種支承方式將使半軸外端承受彎矩。因此，這種半袖除傳遞扭矩外，還局部地承受彎矩，故稱為半浮式半軸。這種結構型式主要用于小客車。

圖示為紅旗牌CA7560型***轎車的驅動橋。其半軸內端不受彎矩，而外端卻要承受全部彎矩，所以稱為半浮式支承。

3）3/4浮式半軸

3/4浮式半軸是受彎矩的程度介于半浮式和全浮式之間。此式半軸目前應用不多，只在個別小臥車上應用，如華沙M20型汽車。

橋殼

1） 整體式橋殼

整體式橋殼因強度和剛度性能好，便于主減速器的安裝、調整和維修，而得到廣泛應用。整體式橋殼因制造方法不同，可分為整體鑄造式、中段鑄造壓入鋼管式和鋼板沖壓焊接式等。

2） 分段式驅動橋殼

分段式橋殼一般分為兩段，由螺栓將兩段連成一體。分段式橋殼比較易于鑄造和加工。
