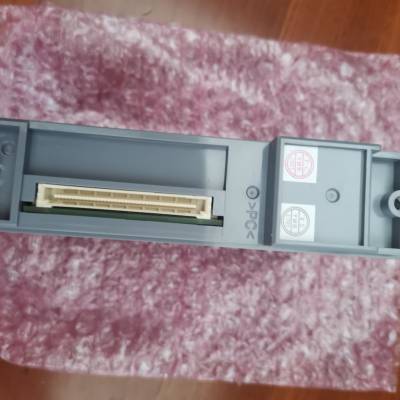

ANB10D-410/NDEL

表適用設備列表

設備類型設備名稱通信容量

(每次通信)讀寫

一些設備

輸入/輸出繼電器

對于a -兼容的1E幀:128字(2048

分)

對于qna兼容的3E幀:960字(15360

分)(* 2)

Y Y

鏈路輸入(*1)Y Y

鏈路輸出(*1)Y Y

內部繼電器Y Y

鎖存繼電器(*1)Y Y

步進繼電器(*1)Y Y

邊緣繼電器Y Y

播音員Y Y

鏈路繼電器Y Y

特殊鏈路繼電器Y Y

專用繼電器Y Y

定時器(觸點、線圈)Y Y

積分定時器(觸點、線圈)Y Y

計數器(觸點、線圈)Y Y

字設備

數據寄存器

對于a兼容的1E幀:256字

qna兼容3E幀:960字(*2)

Y Y

鏈接寄存器Y Y

定時器(當前值)Y Y

積分定時器(電流值)(*1)Y Y

計數器(當前值)Y Y

文件寄存器(*3)Y Y (*4)

特別登記冊

特殊鏈接寄存器(*1)Y

索引寄存器(*1)Y

Y:適用

N:不適用

*1:可以使用qna兼容的3E幀進行通信。

*2:對于qna兼容的3E幀，每次通信的數據容量會隨著

MELSEC CPU和接口模塊。請確認MELSEC規格以了解更多細節。

*3:對于Q系列和QnA系列CPU，只能與QnA兼容的3E框架進行通信。

*4:對于Q系列或QnA系列CPU，不可能寫入EEPROM文件寄存器

YFGW溝通

連接設備:現場無線網關

YFGW410現場無線管理站

YFGW710現場無線綜合網關

Max。不。連接設備的:

每臺ALE111 4臺現場無線網關(*1)(*2)

Max。不。連接的ALE111:

每個現場無線網關4個模塊(雙冗余配置8個模塊)(*1)(*2)

不�？蛇B接的現場無線設備:128個單位/ALE111

2000臺/FCS (FCS型號AFV30?/AFV40?)(*3)

1000臺/FCS(除AFV30?/AFV40?外的所有FCS型號)(*3)

傳輸協議:Modbus/TCP

通信能力:。最多讀125個單詞/交流。寫123字/交流

不。子系統站的:

最多128個站點/ALE111

(適用于CENTUM VP R5.02或更高版本，F(xiàn)CS主存為32mbyte及以上)

最多30個站點/ALE111

(適用于FCS主存16mbyte的CENTUM VP R5.02或更高版本，適用于CENTUM VP R5.01或

不管FCS的主內存大小)

CPU負載:

每2000臺現場無線設備+/- 10%以內(FCS型號AFV30?/AFV40?)

每1000臺現場無線設備+/- 10%以內(除AFV30?/AFV40?外的所有FCS型號)

數據采集周期:

每2000個現場無線設備1秒內(FCS型號AFV30?/AFV40?)(*4)

每1000個現場無線設備在1秒內(適用于除AFV30?/AFV40?外的所有FCS型號)(*4)

雙冗余配置:

僅配置雙冗余組網(YFGW410)

以太網通信模塊僅雙冗余配置(YFGW710)

*1:在子系統網絡中只存在一個ALE111模塊的單一配置下，最多可配置4個YFGW410單元

和/或YFGW710可以連接。當分系統網絡中存在多個ALE111模塊時，

YFGW410和YFGW710只能連接1臺。

*2:在雙冗余配置中，冗余的ALE111模塊(。8個模塊)存在，其中一個單元只有一個

可連接兩臺YFGW710或冗余(2臺)YFGW410。如果ALE111模塊設置為雙冗余

配置時，無法連接單個(單機)YFGW410。

*3:如果一個通信定義(4字)每個現場無線設備。

*4:這是現場無線綜合網關的數據采集周期�，F(xiàn)場無線的數據更新周期

設備取決于每個設備的傳輸周期。

表適用設備列表

對象屬性讀寫

AI(模擬輸入)PV(過程數據)Y N

DI(數字輸入)(*1)PV_B(過程數據)Y N

AO(模擬輸出)(*1)OP(過程數據)N Y

DO(數字輸出)(*1)OP_B(過程數據)N Y

AO(模擬量輸出)(*1)Readback(回讀)Y N

DO(數字輸出)(*1)Readback_B(回讀)Y N

UAPMO(用戶應用管理對象)DIAG_STATUS(設備診斷信息)Y N

- gw_status (*1)

(現場無線管理站狀況)Y N

- bbr_status (*1)

(現場無線接入點狀態)Y N

—dev_status (*1)

(無線現場設備狀態)Y N

Y:適用

N:不適用

*1:這些設備用于YFGW410。

DARWIN/DAQSTATION Communication

Connected device: Ethernet communication module DT300-41 (DARWIN) (STYLE S8 or later)

 (DAQSTATION must be equipped with Ethernet in the main unit)

Connection method: Ethernet communication via a hub. A crossover cable can also be used for a connection

 without a hub.

Applicable devices:

DARWIN: DA100, DC100, DR231, DR232, DR241, DR242 (STYLE S8 or later)

 DAQSTATION: DX100, DX200

No. of subsystem stations: Max. 30 stations/ALE111

Communication protocol: TCP/IP

Table List of Applicable Devices

Data name Communication capacity

(per communication) Read Write

Alarm status DARWIN: 60 words

DAQSTATION: 30 words Y N

Measurement data DARWIN: 60 words

DAQSTATION: 30 words Y N

Calculation data DARWIN: 120 words

DAQSTATION: 60 words Y (*1) N

Y: Applicable

N: Not applicable

*1: This package supports only data import from DARWIN/DAQSTATION. Calculation start/stop has to be handled on the

DARWIN/DAQSTATION side.

? PLC-5/SLC500 Communication

Connected device: PLC-S/SLC500 CPU module (CPU module equipped with communication ports)

Communication method: Ethernet connection via a hub. Or, with a 10BASE-T connection, a crossover cable can

 also be used for a peer-to-peer connection without a hub. The communication via DH+ is

 not accessible.

Applicable device: PLC-5/SLC500 CPU modules

PLC-5: PLC-5/20E, PLC-5/40E, PLC-5/80E

 SLC500: SLC5/05

Transmission method: CSP protocol (Not complied with CIP protocol.)

No. of subsystem stations: Max. 30 stations/ALE111

 (Sum of PLC-5 and SLC500, both devices can be resided together.)

Communication protocol: TCP/IP

Table List of Applicable Devices

Device type Device name

Communication capacity

(per communication) Read Write

PLC-5 SLC500

Bit file

Output image file 12 words (192 points) – Y (*1) N

Input image file 12 words (192 points) – Y (*1) N

Status file 8 words (128 points) 8 words (128 points) Y N

Bit file 600 words (600 points) 256 words (256 points) Y Y

Word file

Timer file 300 words (100 points) 300 words (100 points) Y Y

Counter file 600 words (200 points) 600 words (200 points) Y Y

Control file 600 words (200 points) 600 words (200 points) Y Y

Integer file 600 words (600 points) 256 words (256 points) Y Y

Floating point file 600 words (300 points) 512 words (256 points) Y Y

Y: Applicable

N: Not applicable

*1: Not readable by SLC500
