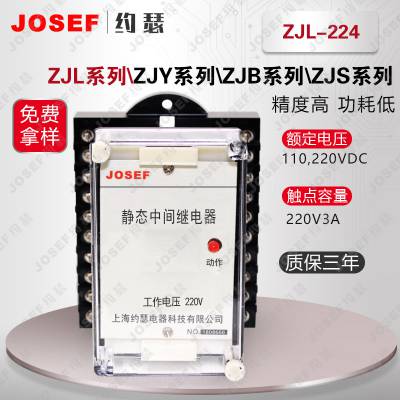

ZJL系列中間繼電器 系列型號：

ZJL-400中間繼電器；ZJL-600中間繼電器；ZJL-800中間繼電器；ZJL-020中間繼電器；ZJL-040中間繼電器；ZJL-060中間繼電器；

ZJL-006中間繼電器；ZJL-008中間繼電器；ZJL-026中間繼電器；ZJL-042中間繼電器；ZJL-204中間繼電器；ZJL-206中間繼電器；

ZJL-220中間繼電器；ZJL-224中間繼電器；ZJL-240中間繼電器；ZJL-420中間繼電器；ZJL-422中間繼電器；ZJL-620中間繼電器；

4.5 功耗

直流電壓型：220VDC 下，ZJS 系列不大于 7W，其它不大于 3W。

交流電壓型：220VAC 下，ZJS 系列不大于 7VA，其它不大于 3VA。

直流電流型：不大于 1.5W。

大功率啟動繼電器:大于 5W。

4.6 觸點容量：

切斷負載能力：直流 250V 以下，τ=5ms，感性負載 50W，阻性負載 150W；

交流 250V 以下，負載 1200VA；

允許長期接通電流：***。

4.7 絕緣電阻：用 1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于 10MΩ。

4.8 絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受工頻電壓 2000V，同組觸點間能承受工頻電壓 1000V，歷時一分鐘無擊穿。

4.9 抗干擾性能：符合國家 GB6162-85《靜態繼電器及保護裝置的電氣干擾試驗》標準(適用于 ZJS 類)。

4.10 電氣壽命：觸點在額定負荷下為一萬次。

4.11 機械壽命：觸點在空載狀態下為三百萬次。

5 結構型式代號及相應背視端子接線（圖中虛框中的接點表示外部的啟動條件）

5.1 結構型式代號：AK-11，AQ-11(AK-11 嵌入式加底座為 AQ-11)，AP-11，JK-1/18，JK-10,HK-1, DZ端子排型，

AK-01/10。 外形尺寸、安裝開孔尺寸參見結構圖。

5.2 AK-11、AP-11 結構（注：ZJY-220 與 ZJY-220T）接點型式相同。

5.3 JK-1/18 結構

5.4 JK-10 結構

5.5 HK-1 結構

5.6 端子排結構

5.6 AK-01/10 結構 900 系列中間繼電器

5.7 AK-11(AP-11)、 AQ-11 結構綜合中間繼電器

5.8 AK-11(AP-11)、 AQ-11 結構長延時中間繼電器

6 使用

6.1 在使用繼電器前應檢查繼電器在運輸和儲藏過程中是否損壞，繼電器螺絲緊固件應無松動。

6.2 對于 ZJL 系列電流型中間繼電器和 ZJB 系列帶電流自保持繞組繼電器中的電流線圈，測試時必須經外附電阻方可加入繼電器，

外附電阻值視電流線圈的額定電流而定。

6.3 該繼電器出廠前已調試好，一般在現場無需調節。

6.4 ZJS 和帶延時的 ZJB 按繼電器面板上的公式用撥輪開關進行動作值整定。

 整定范圍為 0.04～1S 時，t=[0.1□+0.01□+0.04]S

 整定范圍為 0.1～10S 時，t=[□+0.1□+0.1]S

 整定范圍為 40～4000S 時，t=4[100□+10□+10]S

6.5 按下圖接線(K 為啟動接點)，在正常使用條件下測量繼電器的參數，應符合技術條件 4 的要求。

7 訂貨須知

訂貨時請寫明繼電器型號、規格、數量、直流額定電壓(電流)或交流額定電壓、結構型式代號以及特殊要求；

如帶延時的中間繼電器必須提供延時范圍，帶保持繞組的中間繼電器必須提拱自保持電流。

上海約瑟繼電器事業部.

１ 應用

本系列中間繼電器用于各種繼電器保護和自動控制裝置中，以擴充觸點數和增加觸點容量。

２ 型號

 參考型號說明

３ 主要性能

常規 110V 和 220V 的電磁型中間繼電器所用導線很細、匝數很多，存在容易斷線、可靠性低、動作時間和返回時間長等缺點。

本系列中間繼電器采用線圈電壓較低的多個繼電器組合而成，具有以下性能和特點：

3.1 采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。

3.2 ZJY、ZJL、ZJB 為快速中間繼電器，動作和返回時間快。

3.3 ZJS 系列和 ZJB 帶延時的中間繼電器，動作或返回延時可用面板上的撥輪開關整定。

3.4 繼電器動作后有燈光指示。

3.5 繼電器電氣和機械壽命長。

3.6 觸點容量大，觸點接觸電阻小。

3.7 絕緣耐壓水平高。

4 技術條件

4.1 環境基準條件

環境溫度：20±2℃；相對濕度：45%～75%；大氣壓力：86～106KPa

4.2 正常使用條件

環境溫度：-10℃～+50℃；環境相對濕度：不大于 90%；大氣壓力：80～110KPa

儲存和運輸過程中極限溫度：-25℃～+70℃

使用地點的海拔高度：不大于 2500 米

使用環境的周圍介質無爆炸危險；不含有腐蝕性氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許極限值以下；可靠的供電電源。

4.3 繼電器線圈額定值：

4.4 特性參數

 * 動作值和保持值

 直流電壓型：約不大于 70% 額定電壓，約不小于 50% 額定電壓。

 交流電壓型：約不大于 70% 額定電壓，約不小于 30% 額定電壓。

 直流電流型：不大于 70% 額定電流，不小于 40% 額定電流。

* 返回值：不小于 5% 額定值。

* ZJY、ZJL、ZJB 系列快速中間繼電器動作和返回時間：不大于 20ｍS。

* 大功率啟動中間繼電器動作時間：不大于 30ｍS,返回時間不大于 20ｍS。

* ZJS 系列和 ZJB 帶延時的中間繼電器延時范圍和級差：0.04S～1S， 級差 0.01S；

0.1S～10S， 級差 0.1S

40S～4000S， 級差 40S

* 延時中間繼電器 ZJS-441、ZJS-12Z、ZJ-8 型號是為用戶特殊要求而設計生產的特殊繼電器。

ZJS-441 為 4 路各自獨立、固定 9 秒延時的延時中間繼電器。

ZJS-12Z 是啟動 9 秒后繼電器動作，再經充電 1 小時后繼電器返回，然后每隔 9 秒動作并保持 1 秒

后返回，每次動作出口轉換接點轉換一次并發出信號。

ZJ-8 為 8 個各自獨立的中間繼電器，繼電器正面接插件出線。
