變壓器保護測控裝置介紹

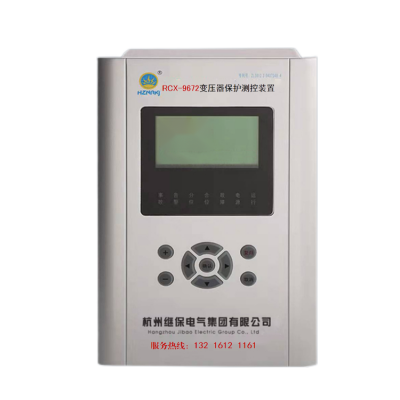

本公司的RCX-9672變壓器保護測控裝置適合用于35KV及以下電壓等級的不接地系統、電阻接地系統及直接接地系統線路綜合保護。變壓器保護測控裝置為保護測控一體化裝置，提供通信接口，可以和其他保護、自動化設備一起，通過通信接口組成自動化系統，可組屏安裝，也可在開關柜就地安裝。

應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金、供電局配網、數據中心、商場、學校、醫院、新能源等行業。 適用變壓器高壓側斷路器的本地或遠程控制。

變壓器保護測控裝置通常包括以下功能模塊

1、電流、電壓監測模塊：監測變壓器的電流、電壓等參數，判斷是否正常運行。

2、溫度監測模塊：監測變壓器的溫度等參數，預防過熱等異常情況。

3、短路、過載保護模塊：當變壓器出現短路、過載等異常情況時，及時切斷電源，保護變壓器安全運行。

4、通信模塊：通過網絡連接，實現對變壓器的遠程監測和控制。

5、數據存儲模塊：將監測到的數據存儲在設備中，方便后期分析和處理。

6、報警模塊：當變壓器出現異常情況時，及時發出告警，提醒操作人員進行處理。

變壓器保護測控裝置的功能

速斷                  （跳閘，復壓閉鎖）

***速斷           （跳閘，復壓閉鎖）

過電流               （跳閘，復壓閉鎖）

過流反時限        （跳閘，一般/非常/***可選，復壓閉鎖）

過負荷               （告警/跳閘）

零序過流I段       （跳閘，高側零序）

零序過流II段      （跳閘，高側零序）

零序過流III段     （跳閘，高側零序）

零序III段反時限  （跳閘，高側零序，一般/非常/***可選）

高側零序過流     （告警/跳閘，可選擇自產）

低側零序過流     （告警/跳閘）

低頻減載            （跳閘，低壓閉鎖，滑差閉鎖）

過電壓               （跳閘）

低電壓               （告警/跳閘）

母線絕緣監測     （告警/跳閘）

PT斷線               （告警，發生斷線時，復壓閉鎖電流保護無效）

PT失壓               （告警，發生失壓時，復壓閉鎖電流保護無效）

控制回路斷線     （告警）

非電量保護         （輕瓦斯-告警；重瓦斯-跳閘；溫度升高-告警；溫度過高-跳閘；主變開門-告警/跳閘；負控跳閘-跳閘）

系統失電            （告警/跳閘）

變壓器保護測控裝置的技術參數

變壓器保護測控裝置的特點

1、裝置采用全封閉機箱，強弱電嚴格分開，取消傳統背板配線方式，同時在軟件設計 上也采取相應的抗干擾措施；

2、裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。

3、硬件資源豐富，開入量多達 14 路，提供豐富的信號和出口接點，支持出口插件擴展。

4、支持出口組態功能，每個保護元件可靈活選擇動作的出口，方便了現場的應用和聯 鎖邏輯的實現。

5、操作回路配置靈活，可以適應各種操作機構。

6、變壓器保護測控裝置功能配置齊全、動作快速、性能可靠。
