JHOK-ZB系列多檔切換式漏電（剩余）繼電器

系列型號：

JHOK-ZBL多檔切換式漏電（剩余）繼電器（導軌）

JHOK-ZBL1多檔切換式漏電（剩余）繼電器

JHOK-ZBL2多檔切換式漏電（剩余）繼電器

JHOK-ZBM多檔切換式漏電（剩余）繼電器（嵌入）

JHOK-ZBM2多檔切換式漏電（剩余）繼電器

一、產品概述

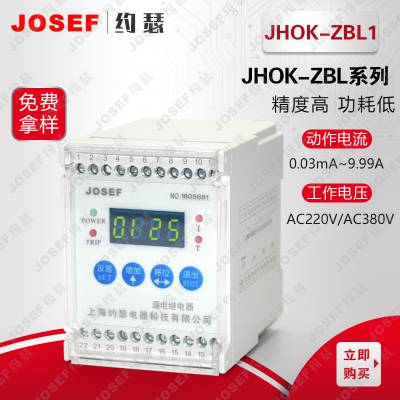

JHOK-ZBL1漏電繼電器

（以下簡稱繼電器）適用于交流電壓至660V或更高的TN、TT、和IT系統，頻率為50Hz。通過零序電流互感器檢測出超過整定值的零序（剩余）漏電電流。該繼電器與分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，可配備蜂鳴器、信號等各種聲光器件結合組成漏電報警裝置。派生多個型號，前綴如HLJ、RLJ、ULJ系列等型號，實際為同類產品。其在電力系統中起著非常重要的作用，是***供電可靠性的基礎。

二、產品用途

本漏電保護繼電器體積小、安裝使用方便、動作可靠、連續供電穩定且操作簡易。能適應各地用戶，可以用來對線路進行接地故障保護，主要用來防止由于接地故障電流引起的設備事故或電氣火災，也可用來對人體觸電解除提供間接接觸保護。

漏電繼電器可與帶分勵脫扣器或失壓脫扣器的斷路器、交流接觸器、磁力啟動器等組成漏電保護裝置，作漏電和觸電保護之用，也可配備蜂鳴器、信號燈等各種聲光器件結合組成漏電報警裝置。有復位、指示、報警、復位等功能。

它適用于電源系統中心點直接接地或不直接接地的高、低壓配電系統。是安全使用的網改產品。該繼電器的動作時間分快速型和延時型，配合使用時對干線和支線進行分級選擇保護，*可替代過去LLJ-□F（S）、LLJ-□H（S）、JD1及JD3系列漏電繼電器。

三、產品參數

●額定值

電壓額定值：額定電壓AC380V、AC660V、AC690V、AC1140V。

工作電壓值：DC24V、AC110V、AC127V、AC220V、AC380V。還可根據客戶要求定制。

電源電壓允許變動范圍：電壓變動為額定電壓0.7至1.3倍或?qū)掚娫措娐贰?/p>

額點電流值：16A、2***、32A、40A、63A、80A、100A、12***、200A、250A、320A、400A、630A、800A、1000A、1500A、1600A、2000A。非標額點電流也可以定做。

●動作值

漏電動作電流：常規或用戶自定義，也可50-500mA分擋或可調。

漏電不動作電流：漏電動作電流一半。

漏電動作時間：延時型 0.2-2S。

快速型≤0.1S 。

●重要參數

互感器孔徑圓形（L型）：M25、M45、M75、M100、M150、M160、M220。

矩形方型（跑道式）：45*160、45*220、45*260、45*320、45*450等。

輸出觸點形式：一開一閉。

●其它參數

觸點容量：繼電器輸出觸點能斷開不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W；電壓不大于250V的交流電路為50VA。繼電器可長期接通***。

功率消耗：額定電壓下均不大于5W。

環境溫度：-10℃~+50℃。

介質強度 繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。

絕緣電阻：繼電器各導電端子連在一起對外露的非金屬部分和外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不大于300MΩ。

電壽命：繼電器觸點接點接于規定容量的電路負荷中，電壽命為100000次。

四、工作原理

該繼電器是電子式電流動作型漏電繼電器，主要由零序電流互感器、電子線路、試驗回路及出口繼電器組成其工作原理如下： 接線如圖（1），穿入主線路的零序互感器，在主線路沒有漏電的情況下，矢量和等于零或極微，當主線路上有漏電或人觸電時，零序互感器就感應到一個不平衡的電流矢量和信號，零序電流互感器的電路發生對地漏電時iA+iB+iC≠0。送入主機進行放大后，檢測漏電流是否超過整定值，并把結果送入執行機構來執行。此時零序電流互感器會產生一個感應信號，此信號經電子線路處理，當漏電電流達到動作值時，使可控硅導通觸使繼電器動作，利用繼電器常開、閉點控制主線路斷路器或接觸器斷開，切除故障線路達到保護的目的。試驗回路由電阻與按鈕等元件組成，按下試驗按鈕，有一電流流過互感器，相當于主線路有漏電電流，指示燈亮，出口繼電器就應能動作。按下復歸按鈕，燈滅，出口繼電器返回。

五、訂貨需知

產品額定電流、漏電電流、互感器孔徑。額定電壓及工作電壓。若需要延遲，得注明時間。

JHOK-ZBL1漏電繼電器

漏電繼電器的工作原理
一般來說，漏電繼電器都是電子式的的電流動作型的繼電器，主要包括以下幾個部件：零序電流互感器、電子線路、試驗回路以及出口繼電器。漏電繼電器的工作原理如下：零序互感器會穿過主線路，當主線路沒有漏電的時候，矢量和是會等于0的或者是十分小。
