詳細描述：

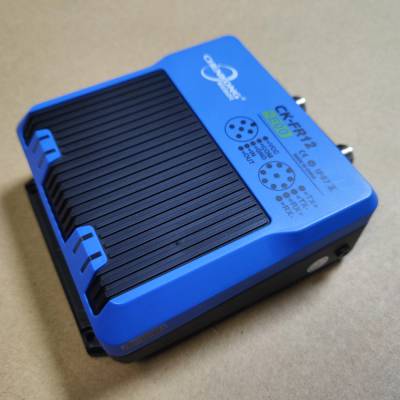

倍速鏈線載具RFID電子標簽讀卡器 工裝板載碼體識讀器CK-FR12-E00，采用工業以太網ModbusTCP協議通信，支持PLC、伺服機電、工控機、工業觸摸屏聯機操作，用于識讀工裝板電子標簽，為自動化生產的工序管理、節拍控制提供數據采集與識別！

倍速鏈線載具RFID電子標簽讀卡器 工裝板載碼體識讀器CK-FR12-E00是一款基于射頻識別技術的高頻RFID標簽讀卡器，讀卡器工作頻率為13.56MHZ，支持對I-CODE 2、I-CODE SLI等符合***15693***協議格式標簽的讀取。

讀卡器同時支持標準工業通訊協議ModBus TCP /UDP和自定義協議(Free Procotol)，方便用戶通集成到PLC等控制系統中。讀卡器內部集成了射頻部分通信協議，用戶只需通過以太網接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

1. 產品特征

◆ 供電方式：POE供電(以太網供電46-54V)，直流24V；

◆ 功耗：2.5W；

◆ 電路保護：帶極性接反保護；

◆ 工作頻率：13.56MHZ；

◆ 協議標準：***15693；

◆ 支持標簽容量：8K Bytes；

◆ 讀卡距離：0-200mm；

◆ 通信接口：以太網；

◆ 通信協議：ModBus TCP/UDP, 自定義協議(TCP/IP)；

◆ 工作濕度：10－90% RH；

     ◆ 工作溫度：-25℃－+70℃；

     ◆ 防護等級：IP-67；

     ◆ 外殼材質：ABS+鋁合金。

2. 電氣參數

物理及環境特性：

電氣參數指標：

*自定義協議(TCP/IP): 請參考”自由TCPIP協議使用手冊”

*ModBus TCP/UDP:請參考“MODBUS TCP開發手冊”

3. 硬件描述

圖 4.1讀卡器外部電氣圖示

1       讀卡器通信接口--M12，A-coded，8 PIN公頭

2       讀卡器直流電與IO接口--M12，A-coded，5 PIN公頭

3       IO1狀態指示燈

4       IO2狀態指示燈

5       RFID狀態指示燈

6       通訊狀態指示燈

7       外殼接地端 (M2.5)

3.1      LED指示燈

表 4.1指示燈狀態說明

3.2      接線說明

CK-FR12-E00可使用帶POE功能交換機的以太網電纜供電，或者單獨外部直流供電。直流供能和IO控制管腳在同個接口上。

3.2.1   CK-FR12-E00 POE供電接線圖

CK-FR12-E00可以通過符合IEEE 802.3af標準的帶POE供電口的交換機直接通過網線對其供電。

使用CAT5E標準4芯電纜或者CAT5E標準8芯電纜時，接線端子與線芯顏色對應如下：

圖 4.2 8芯以太網供電接線圖

①  TX+ 白橙

②  TX+ 橙色

③  RX+ 白綠

④  NC  藍色

⑤  NC  白藍

⑥  RX-  綠色

⑦  NC  白棕

⑧  NC  棕色

注: 部分POE交換機因為直流供電引線問題會不兼容，推薦采用4芯方式

注：POE交換機以及網線選型見***1頁附錄

當使用POE供電時，用一根電纜將讀寫器連接到POE交換機便可，設備與讀寫器的連線組網如下圖4.4所示。

圖 4.3 POE供電組網示意圖

可以通過符合IEEE 802.3af標準的帶POE供電口的交換機直接通過網線對

注: 部分POE交換機因為直流供電引線問題會不兼容，推薦采用4芯方式

注：POE交換機以及網線選型見***1頁附錄

3.2.2   直流供電與IO接口

接口端子定義示意圖如下：

圖 4.4 接口引腳定義

①   白色 VCC

②   黑色 IO公共引腳

③   紅色 GND

④   棕色 IO1引腳(輸入檢測)

⑤   藍色 IO2引腳(輸出檢測)

注：關于IO應用的接線方式可以參考附錄“CK-FR12設備IO使用說明”

當用戶沒有POE交換機時可以用普通交換機代替，但需要使用直流24V為讀寫器供電，設備與讀寫器的連線組網如下圖4.5所示。

圖 4.5 直流供電組網示意圖

3.3      系統接地

為了提供設備的穩定性和抗干擾能力，設備必須可靠接地，要求見下圖：

圖 4.6 設備接地示意圖

3.4      CK-FR12-E00和PLC組網

CK-FR12-E00是基于以太網的高頻讀卡器，用POE供電。在選擇路由器時可選用帶POE功能的交換機，可以簡化布線和降低成本。系統結構如下：

圖 4.7 CK-FR12-E00網絡拓補結構圖

3.5      通信電纜選擇

為了提高通信可靠性和系統的EMI性能，建議用戶使用CAT5E標準工業以太網電纜作為通信電纜。

3.6      通信距離

通信的距離與通信電纜性能和使用環境有關，通常情況下使用工業屏蔽雙絞線做為通信電纜，通信距離理論可達100米，實際應用建議80米以內。

4. 產品協議

讀卡器支持協議： ModBus TCP/UDP、自由協議(Free Procotol)，ModBus TCP/UDP是開源協議本產品支持使用0x01,0x02,0x03,0x05,0x06,0x10六個命令。PLC或者是電腦端使用ModBus TCP/UDP協議，不支持多個Socket連接。

ModBus TCP/UDP協議－具體使用說明請參考“ModBus TCP/UDP操作說明”

自由協議－具體使用請參考” 自由協議使用手冊”

5. 讀卡器讀寫過程

PLC、電腦發送讀寫數據命令到讀卡器，讀卡器響應命令后獲取電子標簽數據，讀寫數據成功回復相關數據到PLC、電腦端。

6.1 RFID Tag數據讀寫原理

6. 機械尺寸

CK-FR12-E00機械尺如下所示。

更多關于輥筒式流水線RFID讀寫器 工位夾具載碼體識讀器CK-FR12-E00的信息與應用方案，華翔天誠科技歡迎您的咨詢與交流！
