產品名稱

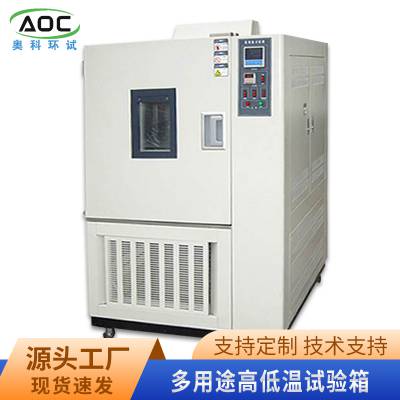

高低溫試驗箱

一、產品用途

產品適用于電工、電子產品、元器件、零部件及其材料在高低溫環境下儲存、運輸和使用時的適應性試驗，以及溫度漸變?cè)囼?yàn)。還可以對電子元器件進行應力篩選試驗。

二、產品規格(單位：mm)

1.型號GDW-50  工作室尺寸:D×W×H 320×350×450  外形尺寸950×870×1420

2.型號GDW-100 工作室尺寸:D×W×H 400×500×500  外形尺寸1030×1020×1470

3.型號:GDW-150 工作室尺寸:D×W×H 500×500×600  外形尺寸1080×1050×1570

4.型號:GDW-225 工作室尺寸:D×W×H 500×600×750  外形尺寸1080×1120×1700

5.型號:GDW-250 工作室尺寸:D×W×H 500×600×810  外形尺寸1100×1120×1780

6.型號:GDW-500 工作室尺寸:D×W×H 700×800×900  外形尺寸1260×1320×1920

7.型號:GDW-800 工作室尺寸:D×W×H 1000×800×1000 外形尺寸1610×1320×1960

8.型號:GDW-010 工作室尺寸:D×W×H 1000×1000×1000外形尺寸1610×1560×1960

三、技術參數

1.溫度范圍：-20℃～150℃（A）、-30℃～150℃(B)、-40℃～150℃(C)、-60℃～150℃(D)、-70℃～150℃(E)

2.溫度均勻度：≤±2℃  （空載時）

3.溫度波動度：≤±0.5℃ （空載時）

4.降溫速率：0.7～1.0℃/min

5.升溫速率：1.0～3.0℃/min

6.時間設定范圍：0～999（H、M、S）

7.電源電壓：380V±10%

8.設備總功率：3KW～13.5KW

四、箱體結構

1.箱體采用整體結構。

2.箱體內側采用1.0mmSUS304B不銹鋼板，外側采用1.0mm冷軋鋼板噴塑，保溫材料采用超細玻璃保溫棉。

3.大門密封采用雙層硅橡膠密封材料。

4.觀察窗為多層導電膜鋼化中空玻璃，尺寸大小為200×300mm為防止低溫時玻璃結霜，特設內置式*制發熱絲環繞，并設有照明燈，為觀察提供照明。

5.在箱體側面設有帶塞子的φ50mm測試孔，塞子材料為硅橡膠低發泡，能耐高低溫，兼具保溫效能。

6.在箱體工作室后側設置有一個空氣調節柜，在其間安裝蒸發器、電加熱器、風機、風機蝸殼等設備。

7.溫度傳感器置于出風口。

6.試驗箱內的送風方式為上送風下回風方式。

五、加熱與制冷系統

1.加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，壽命長。由儀表輸出可控脈沖占空比PID信號，通過固態繼電器來控制，控制平穩、可靠。

2.低溫制冷采用法國“泰康”全封閉式壓縮機機組。其它制冷部件如美國RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麥DANFOSS、意大利CASTEL、日本鷺宮等進口品牌產品。使用R404A環保型制冷劑。

3.為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端設有高壓表監測系統運行情況。

六、控制系統

1.溫度控制儀:采用高精度觸摸屏溫控儀，控制*確、平穩，長期運轉不漂移。

2.傳感器：PT100測溫傳感器。

3.控制加熱輸出采用固態繼電器過零觸發，以降低噪聲，減少污染，方便維修，提高控制精度。

4.在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平保護、風機過載保護、超溫?cái)嚯姳Ｗo(hù)、漏電等保護。

5.控制系統設有方便用戶的操作面板，設在試驗箱左上部，設有電源、照明和各功能操作按鍵以及故障指示燈。

6.在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。

7.在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、過載時制冷機組都將被禁止。

七、執行標準

1.GB/T2423.1-2001;

2.GB/T2423.2-2001;

3.GB/T10592-2008;

4.GB/T10589-1989;

5.GB/T11158-1989;

6.IEC68-2-1；

7.IEC68-2-2；

八、設備使用環境

1.環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）；

2.環境濕度：≤85%；

3.電源要求：AC380（ ±10%）V/50HZ   三相四線制；

4.操作環境需要在室溫28度以下而且通風良好；

5.機器放置前后左右各80公分不可放置東西；
