| 是否進口：否 | 產地：蘇州太倉 | 加工定制：否 |
| 類型：數字式電壓測量?jī)x表 | 品牌：上海英路 | 型號：IN5045 |
| 測量范圍：999.9mV-500.0VV |
1產品特點：
高精度四位半顯示，流行外觀尺寸，嵌入式安裝，大屏幕液晶顯示，背光可控，多種背光效果可選擇，寬溫玻璃，大字體顯示，視角佳，金屬腳焊接式，***缺劃現象，表貼工藝，性能穩定可靠，是指針儀表的理想升級替代品。
2主要技術指標：
1 電源：DC5V±5%（其它電源可選） | 2功耗≤20mA 帶背光 | 3超量程顯示1或者-1，后四位無顯示 |
4 工作溫度:-10～60℃ 濕度:85%以下 | 5顯示8大小13*7mm | 6測量速率約2.5次/秒 準確度：0.02%±2個字 |
7 支持0-20mA 0-10V等模擬信號輸入 | 8 顯示±19999 | 9 外形尺寸：79*42*25mm 建議開孔尺寸：75.5*39.5mm |
10 極性自動轉換，可以顯示負號 | 11內置校準電位器 | 12 背光顏色：翠綠，藍色，白色，黃綠色，橙色五種可選 |
3尺寸與接線端子圖：
4 量程說明：

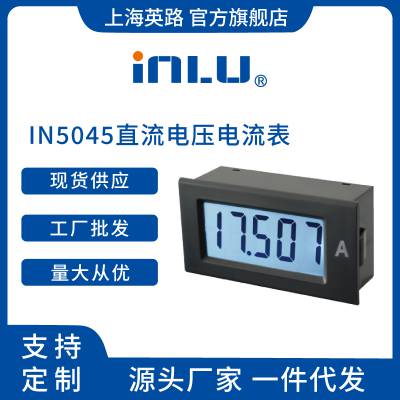

IN5045直流電壓電流表 常用量程：
允許輸入滿量程的120%
注：如一個直流20V電壓表只能測量20V之內電壓，但不可以測電流。 | 滿量程 | 分辨率 | 輸入電阻 | 量程擴展說明 |
±199.99mV | 10uV | 100MΩ(內阻) | 1：表格列出量程可以直接信號接入測量，當電流大于***以上需外接分流器來擴展量程，可配20000 A/75mV分流器來測量20000A之內的大電流. 特殊量程可以定制。 例：如用戶需要測量50A的直流電流，那么就需要50A/75mV分流器配合直流0-75mV顯示0-50.00的數字表頭來實現測量。 2： 測量電壓高于700V必須采用機外分壓。 例：如測量直流2000V高壓，采用2000V/100V分壓器分壓配合直流0-100V輸入顯示0-1999.9的數字表來擴展測量。 | |
±1.9999V | 0.1mV | 3 MΩ/100MΩ(內阻) | ||
±19.999V | 1mV | 3MΩ | ||
±199.99V | 10mV | 3MΩ | ||
±700.0V | 0.1V | 3 MΩ/25MΩ | ||
±199.99uA | 10nA | 1KΩ | ||
±1.9999mA | 0.1uA | 100Ω | ||
±19.999mA | 1uA | 10Ω | ||
±199.99mA | 10uA | 1Ω | ||
±1.9999A | 0.1mA | 0.1Ω | ||
±5.000A | 1mA | 0.01Ω | ||
儀表采用３．９６綠色端子連接，儀表電源可以訂制DC：9V（電池）12V /24V /48V等 儀表可內置隔離模塊。起浮地作用。 | ||||
5 應用舉例： 6 注意事項：
例：某電器標稱額定工作電壓為直流24V電流為8A 我們采用數字表去監測電流電壓值 1選擇IN5045-DC-200V IN5045-DC-10A/75mV各一只
| 1 儀表為直流供電時，推薦系統供電電源負與信號負不相連。 2測量電流時儀表必須獨立供電，如用戶被測信號負與電源負不能分開時，儀表內部必須加裝DC/DC隔離模塊，否則可能導致燒表測量不準， 跳字等現象。 3電流信號大于2A以上（直通）接線時，必須采用較粗導線將產品接線圖上相連的兩組端子分別短接后，再接線。 4使用前，儀表需通電預熱15分鐘 。 5輸入導線不易過長，如被測信號輸出端較長時請用雙絞屏蔽線 6若信號伴隨高頻干擾，應在線里使用高頻過濾器。 7宜使用環境溫度0～50℃相對濕度85%以下。 8長時間存放未使用時，請每3個月至少通電一次不小于4小時。 |
