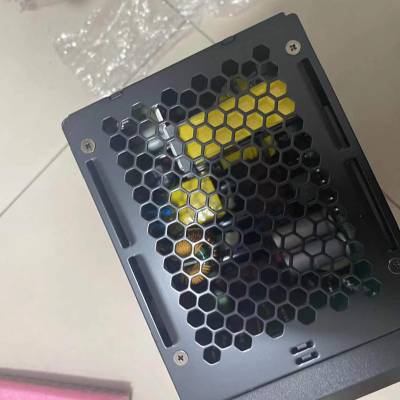

歐姆龍開關電源S8FS-C20024替代明緯NES-200-24 8.8A 200W DC24V

臺灣MEANWELL明緯開關電源

開關電源產品***應用于工業自動化控制、***設備、科研設備、led照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，led燈具，通訊設備，視聽產品，安防監控，led燈袋，電腦機箱，數碼產品和儀器類等領域。

主要類型編輯

現代開關電源有兩種：一種是直流開關電源；另一種是交流開關電源。

開關電源內部結構這里主要介紹的只是直流開關電源，其功能是將電能質量較差的原生態電源（粗電），如市電電源或蓄電池電源，轉換成滿足設備要求的質量較高的直流電壓（精電）。直流開關電源的核心是dc/dc轉換器。因此直流開關電源的分類是依賴dc/dc轉換器分類的。也就是說，直流開關電源的分類與dc/dc轉換器的分類是基本相同的，dc/dc轉換器的分類基本上就是直 流開關電源的分類。

直流dc/dc轉換器按輸入與輸出之間是否有電氣隔離可以分為兩類：一類是有隔離的稱為隔離式dc/dc轉換器；另一類是沒有隔離的稱為非隔離 式dc/dc轉換器。

隔離式dc/dc轉換器也可以按有源功率器件的個數來分類。單管的dc/dc轉換器有正激式（forward）和反激式（flyback）兩種。雙管dc/dc轉換器 有雙管正激式（doubletransistor forward converter），雙管反激式（double transistr flyback converter）、推挽式（push-pull converter） 和半橋式（half-bridge converter）四種。四管dc/dc轉換器就是全橋dc/dc轉換器（full-bridge converter）

非隔離式dc/dc轉換器，按有源功率器件的個數，可以分為單管、雙管和四管三類。

開關電源內部結構圖單管dc/dc轉換器共有六種，即降壓式dc/dc轉換器 ，升壓式dc/dc轉換器、升壓降壓式（buck boost）dc/dc轉換器、cuk dc/dc轉換器、zeta dc/dc轉換器和sepic dc/dc轉換器。在這六種 單管dc/dc轉換器中，buck和boost式dc/dc轉換器是基本的，buck-boost、cuk、zeta、sepic式dc/dc轉換器是從中派生出來的。雙管dc/dc轉換 器有雙管串接的升壓式（buck-boost）dc/dc轉換器。四管dc/dc轉換器常用的是全橋dc/dc轉換器（full-bridge converter）。

隔離式dc/dc轉換器在實現輸出與輸入電氣隔離時，通常采用變壓器來實現，由于變壓器具有變壓的功能，所以有利于擴大轉換器的輸出應用 范圍，也便于實現不同電壓的多路輸出，或相同電壓的多種輸出。

在功率開關管的電壓和電流定額相同時，轉換器的輸出功率通常與所用開關管的數量成正比。所以開關管數越多，dc/dc轉換器的輸出功率越大，四管式比兩管式輸出功率大一倍，單管式輸出功率只有四管式的1/4。

非隔離式轉換器與隔離式轉換器的組合，可以得到單個轉換器所不具備的一些特性。
