　　一， 概述

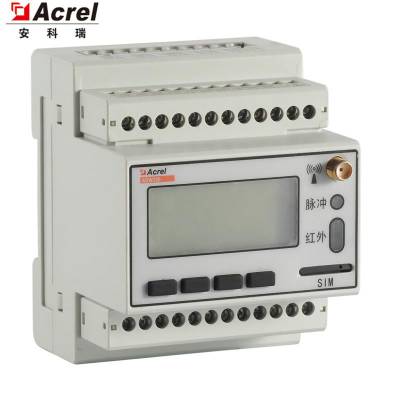

　　ADW300 無線計量儀表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持 RS485 通訊和 Lora、NB、4G、wifi 等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用�？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

　　二, ADW300 三相測控儀表功能特點

　　1、 有功電能精度：0.5S級、1級，無功電能精度：2級；

　　2、 電壓規格：3×100V、 3×57.7/100V 、3×380V、3×220/380V、3×380/660V、3×660V；

　　3、 電流規格：3×1(6)A，3×20(100)A；

　　4、 輔助電源：DC24V、AC85~465V；

　　5、 工作溫度：-25℃~+55℃；

　　6、 相對濕度：≤95℅（無凝露）；

　　7、 支持有功脈沖輸出；

　　8、 外形尺寸：72*87.8*71.5，支持標準DIN35導軌安裝。

　　三、 功能要求

　　1、 支持LCD液晶顯示，可按鍵設置

　　2、 支持正反向有功、無功電能計，四象限無功電能，支持2套時段表、4個時區、14個日時段、4種復費率電能；

　　3、 支持上12月歷史電能（包含各費率電能）；

　　4、 支持三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率測量；

　　5、 支持上三月極值及發生時間（包括三相電壓、電流、功率、合相功率的***值和極小值）；

　　6、 諧波測量，電壓、電流總諧波以及2-31次分次諧波測量；

　　7、 電壓、電流相位角，三相電壓、電流不平衡度測量，支持4種需量及發生時間統計；

　　8、 支持4路測溫；

　　9、 支持4路DI、2路DO，開關量輸出可配合控制開關或者實現報警輸出功能；

　　10、 支持1路剩余電流測量；

　　11、 支持過壓、欠壓、過流、缺相、過載、溫度過高、不平衡度、諧波過高等報警功能，并可配置對應的DO輸出；

　　12、 支持停電上報；

　　13、 支持RS485通訊，4G、NB、WIFI、LORA等無線通訊方式，其中4G、NB、WIFI可以實現MQTT協議，HTTP協議，TCPIP透傳等多種網絡協議接入。

　　四，外型尺寸(單位：mm)

　　ADW300三相四線變比電度計量表均可采用三相四線經電流互感器接入、三相三線經電流互感器接入、三相四線經電壓電流互感器接入和三相三線經電流電壓互感器接入四種接線方式。采用三相三線接入時，需通過按鍵或對應調試軟件對儀表進行線制修改。

　　ADW300W采用2次互感方法接入時，儀表自帶2次側互感器應與現場一次側互感器保持距離，以免出現干擾。

　　備注：ADW300W外接互感器為紅白兩根線，紅接儀表IA*、IB*、IC*，白接儀表IA、IB、IC；ADW300-HJ外接互感器為紅黑兩根線，紅接儀表IA*、IB*、IC*，黑接儀表IA、IB、IC。
