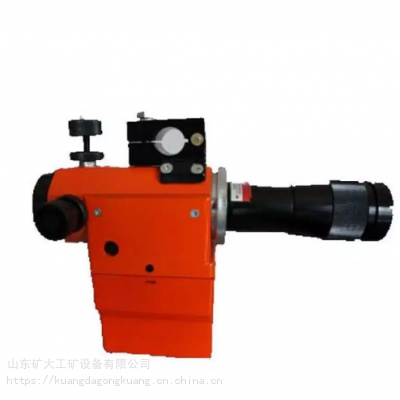

礦用隔爆型激光指向儀是集電子、光學、機械等技術為一體的儀器。具有外形美觀、體積小、重量輕、防爆等特點。儀器安裝采用固定式，通過懸掛組可快速固定在錨桿上。儀器可在360°范圍任意粗調，微調準確；調節方便，制動可靠。產品采用自主研發的光學系統，可采用紅、綠兩種光源，光斑大小、射程滿足礦下施工需求。儀器采用交直流轉換電源模塊，交流寬電壓AC80V～AC245V供電，具有保護功能。

隔爆型激光指向儀結構特點及工作原理

儀器將電子、光學、機械組合為一體，采用長時間可連續工作的DC3.6V LH400-D61HC3BRL電源組，更適合電源連接有難度工作場地。

儀器粗調采用360°可旋轉鎖緊機構，安裝采用固定桿和懸掛組鎖緊裝置，固定儀器更方便快捷。儀器通過微調機構可在不小于±1.5°范圍內進行水平、垂直細微調整。

2．工作原理：

激光器模組由產品配備DC3.6V LH400-D61HC3BRL電源組供電，發射激光束；由WF20-J3TA/WF20-K3ZA直式對接壓緊插頭/插座控制主機組和DC3.6V LH400-D61HC3BRL電源組的通斷；儀器產生激光束，再通過光學系統產生遠程指向激光束，其射程分別達到600米、1200米；DC3.6V LH400-D61HC3BRL電源組具有限流、短路保護功能。

安裝

1.首先將一根20～22毫米的錨桿（用戶自備）打入巷道頂板上固定。

2.固定桿穿過固定座，用螺栓將儀器安裝在固定桿上，再如圖所示將螺塞、固定環、鎖緊座固定在事先安裝好的錨桿上。

請注意：光斑水平、垂直方向向調整準確后，必須同時鎖緊調整螺旋。儀器出廠時，光斑在射程內已校驗，用戶現場免調試。如果用戶需要調整，請參考故障分析中的方法進行。
