聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

山西大同國電電廠分布流量計信號無線采集方案

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、項目背景

國電電力大同排名靠前發電廠是國電電力發展股份有限公司全資擁有的特大型發電企業，是國家“六五”期間為發揮山西的能源優勢、充分利用大同地區豐富的煤炭資源，緩解北京地區用電緊張局面而興建的重點建設工程項目。一期工程于1978年10月14日破土動工，1984年6月30日1號機組投產發電，到1988年11月25日一期工程全部完工，共安裝六臺國產20萬千瓦發電機組，總裝機容量120萬千瓦，年發電量70億千瓦時以上。

二、產品介紹

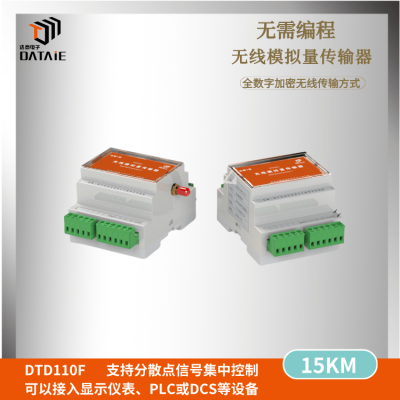

1. 達泰1系工業級開關量信號無線傳輸裝置-DTD110FEY

達泰1系無線模擬量傳輸裝置-DTD110FEY，可直接替代有線模擬量信號傳輸方式，實現4-20mA或0-5V電壓信號的點對點無線傳輸功能。無線裝置無需編程，運用全數字無線加密傳輸方式***數據穩定，傳輸距離在3-10公里，后期無運行費用，配置防雨機箱，防護等級IP45。無線通訊裝置發射端能夠提供1-8路模擬信號輸入，可以直接連接變送器，傳感器，PLC等設備；接收端能夠提供1-8路模擬信號輸入，可以直接連接數顯表，DCS，PLC等設備，發射端與接收端成套使用。在使用時，外接220V電源并接入對應信號線即可實現模擬量信號的無線通訊。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

2. DTD110F產品選型

三、現場應用

1. 需求

用戶欲將電廠內4個區域共16路流量計信號傳入約2公里以外的DCS系統中并在無紙記錄儀上顯示數據。由于廠區面積較大，廠房較多，若采用有線方式施工成本高，周期長，故考慮采用無線通訊的方式完成四個分散區域模擬量數據的無線傳輸。
每個區域距離主控室的直線距離及傳輸信號路數如下圖所示

區域一：距離主控制室較遠的一個點約2KM，此處有6路流量計信號需要傳輸；
區域二：距離主控制室約800米，此處有1路流量計信號需要傳輸；
區域三：距離主控室約500米，此處有4路流量計信號需要傳輸；
區域四：距離主控室約300米，此處有5路流量計信號需要傳輸。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

2. 解決方案

根據現場情況，PLC無線通訊團隊決定采用DTD110FEY無線模擬量傳輸裝置共5臺來完成用戶所提需求。區域一、區域二、區域三和區域四分別安裝一臺DTD110FEY-T無線模擬量發射裝置；主控室內安裝一臺DTD110FEY-R無線模擬量接收裝置。終于完成四個區域到主控室的模擬量信號四發一收無線采集傳輸工作。
無線通訊方案示意圖

接收端環境示意圖

四、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。

點對點模擬量信號無線傳輸器,無線數據傳輸,模擬量信號無線采集,無線4-20mA,無線模擬量收發模塊,工業無線通信模塊,西安達泰電子,工廠無線技改

五、成功案例

北京同方潔凈技術有限公司,一主兩從
西安渭河電廠，堆取料機無線監測，2公里
國電懷安熱電廠，電腦與多個儀表無線通訊，5公里
國電福州江陰發電廠，卸料車和PLC無線通訊，200米
大唐株洲熱電廠，儀表信號無線通訊，1公里
漢江集團丹江口電化有限責任公司，江河發電流量監測，2公里
中國東方電氣集團有限公司，兩臺PLC之間的無線傳輸，1公里
貴州省黔西中水發電廠，分散式機械故障監測，500米
濱州魏橋電廠，卸料車和PLC的無線通訊，3Km
內蒙古兆益電力工程有限責任公司，水塔水位監測1發2收，2公里
重慶大唐國際彭水水電開發有限公司，開關量信號無線通訊，500米
湖南益陽電廠，泵房到控制室混合信號雙向傳輸，500米
印度某電廠項目，水池液位信號檢測，3公里
寶鋼集團余能電廠，分布機組轉爐煤氣流量監測，1公里
華潤電力賀州分公司，電力儀表到DCS系統，2公里
華潤電力投資有限公司河北滄州分公司，卸料車PLC之間無線通訊
華能臨沂發電有限公司，蓄水池?zé)o線控制水泵啟停，3公里
廣東云浮發電廠，廠內水池水位監測，500米
山西大唐國際臨汾熱電廠，現場儀表信號到PLC采集，50米
國華徐州電廠，無線控制水泵，800米
華潤電力湖北宜城分公司，多點信號傳到DCS系統，2公里
興義黃泥河發電有限責任公司，水池液位模擬量信號無線傳輸，200米
華能桂林電廠，卸料車和PLC的無線通訊，3公里
中源水務有限公司西部分公司，水池水位測控太陽能供電裝置，6公里
福建龍巖水電站，水庫液位信號到PC機，5KM
遼寧遼河油田，井口模擬信號和開關信號無線采集傳輸電腦，8公里
湖南美景環保科技，水力發電站水庫液位傳電腦
中國國電發電廠，廠區模擬量4發1收，2公里

持續更新

六、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明認證，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業穩定供應商，參與沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供穩定技術保障�，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品多應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
