試驗變壓器

試驗高壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的，交直流高壓試驗變壓器是在試驗變壓器的基礎上按照標準《JB∕T 9641-1999》經過改進后而生產的一種***產品。本系列產品具有體積小、重量輕、結構緊湊、功能***、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中***的重要設備。

中文名

試驗變壓器

作用方面

高壓試驗設備

作用

用于絕緣強度試驗

裝置種類

電子裝置

優點

安全，便于人們研究

屬性

交流耐壓試驗的基本試驗設備

試驗變壓器按介質或結構分有五種：

油浸式試驗變壓器：體積大，重量重，容量大，維修方便，后期維護費用高；主流產品。

充氣式試驗變壓器：免維護，滅弧性好，重量輕，體積小，局放量小。

干式試驗變壓器：免維護，重量輕，體積小，可倒放，***高。

絕緣筒式試驗變壓器：成套設備配套性強，電壓容量系列***，功能完善;阻抗電壓低，系統阻抗不大于5%，滿足交流污穢試驗要求;采用快速電子保護裝置，可靠性高。

串激式高壓試驗變壓器:容量小、電壓低、重量輕，便于運輸，接線繁多，***高。

油浸式

概述

高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

結構

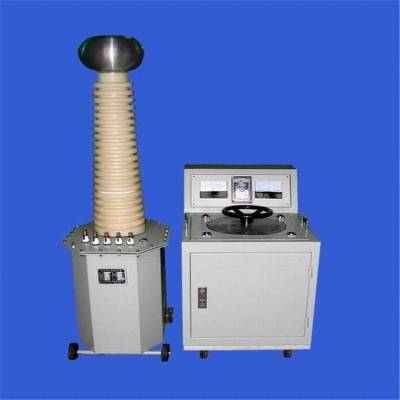

本系列產品鐵芯為單相芯式，采用***冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由***聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、***等特

工作原理

1、交流、交直流試驗變壓器：

將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、帶抽頭試驗變壓器：

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖

3、串級試驗變壓器：

為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。在三級串級試驗變壓器的原理接線圖中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3，U（總）=1U+2U+3U。

主要技術指標

額定容量：1～300KVA單臺額定輸出電壓：

（AC） 50、100、150、200、300KV

（DC） 70、140、210、280KV

>額定輸入電壓：200V、400V

>變比：500/1、1000/1、1500/1、2000/1、3000/1

>變比誤差：≤±1.5%

>阻抗電壓：<10%

直流泄漏試驗操作過程注意事項

（1）試驗人員應做好責任分工，設定好試驗現場的安全距離，仔細檢查好被試品及試驗變壓器的接地情況，并設有專人監護安全及觀察被試品狀態工作。

（2）被試品做試驗前，應拆除所有對外連線，并充分放電，主要部位應清除干凈，保持干燥，以免損壞被試品及帶來試驗數值的誤差。

（3）對于大容量試品（電容器、超長電纜等）試驗時應緩慢升壓，防止被試品的充電電流過大而燒壞微安表，必要時應分級加壓分別讀取各電壓下微安表的穩定讀數。

（4）試驗過程中，應嚴密監視被試品、微安表及試驗裝置等，一旦發生閃爍、擊穿等現象應立即降壓，切斷電源，并查明原因。

工頻耐壓試驗操作過程注意事項

1、試驗人員應做好責任分工,設定好試驗現場的安全距離,仔細檢查好被試品及試驗變壓器的接地情況,并設有專人監護安全及觀察被試品狀態工作。

2、被試品主要部位應清除干凈，保持干燥，以免損壞被試品和帶來試驗數值的誤差。

3、對大型設備的試驗，一般都應***行試驗變壓器的空升試驗，即不接試品時升壓至試驗電壓，以便校對好儀表的指示精度，調整好放電球隙的球間距。

4、做耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

5、在升壓或耐壓試驗過程中，如發現下列不正常情況，1 電壓、電流表指針擺動很大，2 被試品發出不正常響聲，3 發現絕緣有燒焦或冒煙現象，應立即降壓，切斷電源，停止試驗并查明原因。

充氣式

一、概述：

隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的Satons油浸式試驗變壓器，在體積上和重量上都越來越不能滿足現場工作的要求。充氣式試驗變壓器，降低了體積和重量，更方便客戶攜帶到現場做試驗。缺點：生產***高，工藝復雜。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到***的應用。

二、結構：

1、YDQ系列產品其設計構思，材質選擇及工藝流程都是***的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<>標準要求。

2YDQ系列產品采用***冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在***的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。

3、YDQ（JZ）產品與YDQ產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換YDQ是工頻高壓交流輸出還是高壓直流輸出。

4、YDQ（C）產品與YDQ產品的不同在于套管內結構。

三、主要特點：

>該產品體積小，重量輕（比同等級油浸試驗變壓器輕40%-65%）.

>潔凈，無油污，勿需維護。

>不受惡劣氣候環境影響，現場搬運勿須靜止即可做試驗。

>絕緣強度明顯高于油浸試驗變壓器，電暈極小。

四、技術參數：

>電壓等級：10——600KV

>容量范圍：1——600KVA

>空載電流：<7%

>阻抗電壓：<8%

>額定電壓局放量：<5pc
