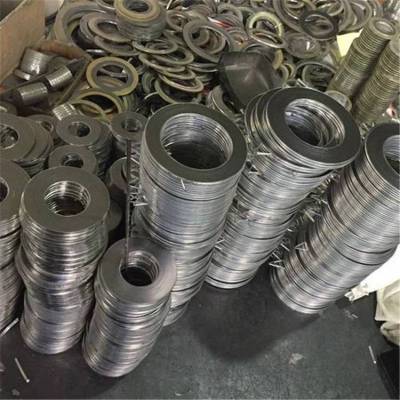

金屬纏繞墊片

金屬纏繞墊片是應用***的一種密封墊片，為半金屬密合墊中回彈性的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成，能***、高壓和適應***溫或真空下的條件使用，通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題，其結構密度可依據不同的鎖緊力要求來制作，為***主體和準確定位，纏繞墊片設有金屬內***環和外定位環，利用內外鋼環來控制其壓緊度，對墊片接觸的法蘭密封面的表面精度要求不高。

中文名

金屬纏繞墊片

外文名

Spiral wound gaskets

類型

密封墊片

特點

***、高壓和適應***溫

主要用途

回彈性優良的金屬纏繞墊片能夠?qū)�管道系統的壓力熱循環和振動進行

自動調整，特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處的靜密封原件，***地用于石化、機械、電力、冶金、造船、醫藥、原子能和宇航等部門。

在法蘭墊外觀設計上為了安裝方便,根據墊片口徑大小,在墊片外圍焊上2~8個定位帶,讓定位帶扣在法蘭孔上,以防安裝時墊片移位或脫落,節約了輔助材料及工時.一般分為以下幾種類型：

金屬纏繞墊片采用***SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯墊片、無石棉等軟性材料相互交替重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。金屬纏繞墊片為半金屬密合墊中回彈性的墊片，金屬纏繞墊片結構密度可依據不同的鎖緊力要求來制作，并利用內外鋼環來控制其壓緊度，纏繞墊片接觸的法蘭密封面的表面精度要求不高。金屬纏繞墊片特別適用于負荷不均勻、接合力易松弛，溫度與壓力周期性變化、有沖擊或震動的場合。纏繞墊片是閥門、泵、換熱器、塔、人孔、手孔等法蘭連接處理想的靜密封原件。

纏繞墊片應用范圍：

石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封。

金屬纏繞墊片的種類：

種類 斷面形式 代號 厚度

基本型纏繞墊片A 3.2 4.5

帶內環纏繞墊片B 4.5

帶外環纏繞墊片C 4.5

帶內外環纏繞墊片D 4.5

種類

金屬纏繞墊片的種類：

（一）基本型金屬纏繞墊、

（二）帶外環金屬纏繞墊

（三）帶內環金屬纏繞墊

（四）帶內外環金屬纏繞墊

（五）換熱器用（帶筋）

（六）異形金屬纏繞墊

金屬纏繞墊片（基本型）采用***SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與溫石棉、柔性石墨、聚四氟乙烯、非石棉纖維等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。

1.金屬帶材料

A. 采用厚度為0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷軋鋼帶，或由供需雙方協商 確定。

B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷

C.不銹鋼的硬度值 HV≤200

D.一般的鋼帶的寬度是3.2mm,4.5mm,8mm,W型的鋼帶可以更厚。

E.不銹鋼帶形狀：“V”“W”“SUS”“U”。

不銹鋼帶材質：A3,304,304L,316,316L,蒙乃爾，鈦材Ta。

2. 非金屬帶材料

A 非金屬填充為***的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，陶瓷纖維及云母帶等。帶的厚度為 0.3-1.0mm。

B. ***石棉燒失量必須≤25%

C. 非金屬帶的氯離子含量≤100PPM

D.各類介質及各種非金屬帶的***使用溫度及壓力

E.一般的鋼帶的寬度是3.2mm,4.5mm,8mm

F.適應溫度：-196℃—+870℃（柔性石墨）

≤+250℃（聚四氟乙烯）

≤+500℃（特殊石棉）

3.內外環材料

常用的有304SS,316LSS,321SS,347SS,碳鋼,鈦,銅.

mix:

The flange on the pad designs to facilitate the installation of the Company under the gasket-caliber size, the gasket external welding a 2 ~ 8 positioning belt buckle for positioning hole in the flange, to prevent displacement installation gasket or falling out of the supporting material and saving hours of work.

Types and gasket materials

1, Winding pads divided into four forms: that is, as the basic type A, B band strengthen ring, the C-band to strengthen the ring, the D-band, the strengthening ring.

2, the general use of materials

A strip: 0 Cr13, 0Cr18Ni9 (304), 0Cr18Ni9Ti, 1Cr18Ni9Ti (321), 0Cr17Ni12Mo2 (316), 00Cr17Ni14Mo2 (316L)

B, both inside and outside ring materials are A3, 304,316,316 L

C, non-metallic sandwich belt: Flexible Graphite PTFE, custom-made asbestos.

使用范圍： Use of:

1、使用溫度：-196℃-650℃ 1, the use of Temperature: -196 ° C -650 ° C

（氧化介質中不高于450℃） Oxidation medium does not exceed 450 ° C)

2、使用壓力≤ 26MPa 2, the use of pressure ≤ 25MPa

3、墊片厚度：2.5-4.5mm 3, gasket thickness :2.5-4.5 mm

性　能：

1、適用***。能***、高壓和適應***溫或真空下使用。

2、應用補償能力強。在高溫、高壓波動頻繁的工位上，密封***、可靠性強。

3、有良好的密封性能。

4、使用安裝方便。
