1、產品簡介：

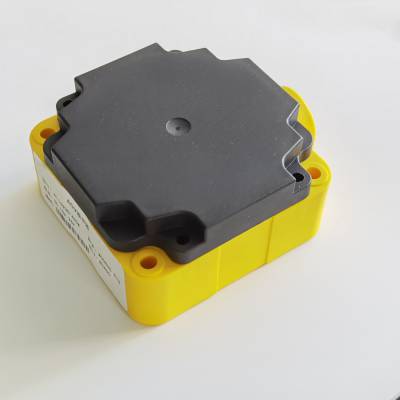

     AGV小車傳感器 125KHZ讀卡器 工業級RFID射頻讀寫器 L8900系列是基于射頻識別技術專為AGV無人引導小車設計的AGV地標讀卡器，集天線、放大器、控制器于一體，***耐用。

      該讀卡器采用方型外觀設計，工作頻率支持134.2KHZ、125KHZ，支持對FDX-B、EMID兩種協議格式標簽的讀取，支持標準工業MODBUS RTU現場總線協議，方便組網通信，波特率可配置115200。讀卡器內部集成了射頻部分通信協議，可對接PC/PLC/單片機，用戶只需通過RS232 / RS485通信接口接收數據便能完成對標簽的讀取操作，而無需理解復雜的射頻通信協議。

      L8900系列地標讀卡器電源帶26V、5000W的TVS管，防浪涌保護和極性反接保護；讀卡器自帶Auto-turning16級自動調諧電路，在不同環境中工作時能自動調節電路參數，使外部環境對讀卡距離的影響降到最小，進一步增強了自身的抗干擾能力, 具有接收靈敏度高、性能穩定、可靠性強等特點。

2、性能指標：

工作電壓：10-26 V

功率：1.2 W

消耗電流：<0.2A

電路保護：帶極性反接保護

工作頻率：134.2KHZ、125KHZ

識別速度：2m/s

讀卡距離：0-180mm

支持標簽類型：FDX-B、EMID

 通信接口：RS232 / RS485

工作濕度：10－90% RH (不結露)

工作溫度：-25 ℃ － +70 ℃

防護等級：IP54

外殼材質：ABS工程塑料

接線方式：接線柱

 安裝方法：M4螺絲，4處安裝孔

3、接線端子定義

讀卡器RS232版接線端子電氣定義如圖 2.1

圖 2.1  RS232接線端子電氣定義

讀卡器RS485版接線端子電氣定義如圖2.2

圖 2.2  RS485接線端子電氣定義

注：另配有保險絲；

4、機械尺寸

機械尺寸：80mm*80mm*40mm

5、 信號指示

   紅色LED：電源指示燈

   綠色LED：標簽檢測指示燈

         讀卡器工作過程：

                 讀卡器接上電源后，紅色LED長亮，讀卡器進入自動調諧狀態并根據工作環境對自身參數進行調諧.。

                 讀卡器檢測到地標標簽存在時，解碼成功后綠色LED點亮，同時通過RS232 / RS485接口把數據傳輸?shù)浇邮掌鳌?/span>

6、 檢測范圍

L8900系列&T242E

檢測范圍會根據RF標簽卡、環境溫度、周圍金屬、干擾環境等影響發生改變，檢測范圍圖僅供參考，安裝時請充分確認。

7、產品選型

8、標簽選型

9、配套選型

10、安裝說明與注意事項

1)      讀卡器不建議直接安裝在金屬面上，可通過塑料間隔柱、長螺絲或者定做支架調節與金屬面的距離。

2)      讀卡器讀卡面不可用金屬材料遮擋或包圍，讀卡器的側面距離金屬結構的距離應該大于20mm。

3)      讀卡器應該盡量遠離電機馬達、電源模塊等容易產生電磁干擾的設備。

4)      讀卡器周邊其他設備的電磁輻射，有可能降低讀卡器的靈敏度或?qū)е伦x卡失敗，對于容易產生電磁輻射的設備應采用適當?shù)钠帘屋椛浯胧��?/span>

5)      讀卡面朝向標簽卡安裝，標簽卡能處于讀卡面的中心位置，讀卡面與標簽卡盡量保持水平位置，避免傾斜。

6)      讀卡器與標簽卡間的距離為感應距離的10%到70%，如需高速讀卡，建議間距控制在10-20mm。

7)      讀卡器一次只能讀取一張標簽卡，所以讀卡范圍內不要放置兩張標簽卡，兩張標簽卡間的距離應大于兩倍讀卡器長度。

8)      標簽卡安裝在直線上，不要裝在轉彎、支路分叉處，避免引發漏讀。

9)      正常標簽卡不能直接貼在金屬板上，如無法避免，請使用T354AE款抗金屬專用標簽�？ㄆ�附近的金屬結構、電線電纜，將會影響讀卡的靈敏度或?qū)е伦x卡失敗，應盡量避免把卡片安裝到這些地方。

10)    標簽卡內含精密感應線圈，為保持長久的使用壽命，請盡量避免踩踏或碾壓。
