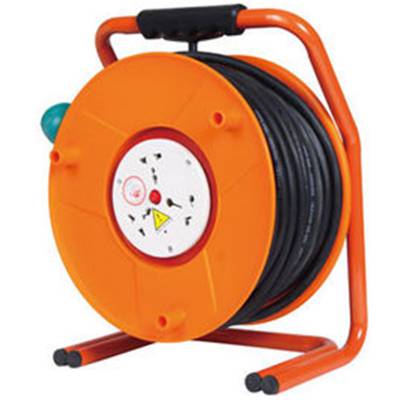

電纜卷盤又稱電纜卷筒或電纜卷線器，以其安裝空間小、維護方便、使用可靠及成本低等特點取代滑觸線而成為移動傳輸領域（動力、數據及流體介質）的主流解決方案。

中文名

電纜卷盤

外文名

Cable reels

電    壓

220V/410V

電    流

16A/2***

尺    寸

440*225*370

盤    徑

320mm

繞線量

50米（3*2.5+1/3*2.5）

電纜卷盤根據驅動形式分為非電動式和電動式兩大類；按電纜排列方式分為軸向單排和軸向多排兩種；按集電滑環位置分為滑環內裝式和滑環外裝式兩種形式；按卷繞材料分為凱匯電纜卷筒和軟管卷筒。其中非電動式包括：彈力（TA）式、重錘（ZC）式、磁耦合式（JQC）；電動式包括：磁耦合式（JQD）、力矩電機式（KDO）、磁滯式（CZ）和變頻控制式（BP）等。

原理、性能、應用

彈力式

a. 工作原理：

彈力式電纜卷筒的工作原理與鋼卷尺相似，利用蝸卷彈簧為動力來收卷電纜。當電纜被拉出時，收緊蝸卷彈簧而儲能，當外力撤消時，彈簧釋能，卷筒將自動收卷電纜。

b. 性能及特點：

安裝簡單，同步性能好，電纜張力小，但彈簧易疲勞，使用壽命短。

c. 適用范圍：

適用電纜：截面積35mm以下的動力電纜和24芯以下的信號電纜；

卷繞長度：不超過30m；

適用設備：如電磁吸盤、抓斗、電動臺車等等。

重錘式

a. 工作原理：

重錘式電纜卷盤是利用重錘被提升而儲能的原理，自動卷取電纜的機械裝置。當拉出電纜時，帶動電纜卷盤旋轉，從而帶動與電纜卷筒同軸相聯的鋼絲繩卷筒轉動，提升重錘而儲存勢能。當卷筒需卷取電纜時，重錘下降釋放勢能，在鋼絲繩張力作用下，帶動與鋼絲繩卷盤同軸相聯的電纜卷盤轉動，同步卷取電纜。

b. 性能及特點：

結構簡單，性能穩定可靠，安裝維護方便。

c. 適用范圍：

適用電纜：截面積25~50 mm電纜。

卷繞長度：小于50m。

適用設備：特別適用于惡劣工況，如各種鋼包車、鐵水車、渣盤車等冶金車輛和礦山車輛。 [2]

磁耦合式

a. 工作原理：

永磁耦合器為差速調整機構，向電纜卷盤輸出恒定轉矩。超出額定轉矩時，耦合器打滑。當設備駛向地面電纜錨位時，動力經永磁耦合器驅動卷盤收卷電纜，耦合器向卷盤輸出的轉矩大小可調，從而***收纜的線速度與大車運行速度同步。

當設備駛離地面電纜錨位時，由于卷盤上的單向離合鏈輪，動力不能傳給電纜卷盤，大車運行時拖拽電纜，使卷盤產生大于系統阻力（放纜磁滯器）的轉矩，同步釋放出電纜。

根據實際工況，可選擇選擇移動設備傳動系統中的行走輪軸（JQC系列）或電動機（JQD系列）為動力輸出。

b. 性能及特點：

永磁技術用于卷筒傳動系統的末級，轉速低，無發熱現象；電纜張力大小可調，保護電纜，但不宜采用軸向單排，以免出現燥音過大的現象。

c．適用范圍

JQC-I：

適用電纜：截面積25 mm2及以下動力電纜及多芯信號電纜；

卷繞長度：當行程超過100m時，為了***電纜排列效果，應加裝同步排纜器。

適用設備：各種電動平車，臺車、過跨車等各種電動車輛，

JQC-II：

適用電纜：截面積10~35 mm動力電纜；

卷繞長度：小于300米；

適用設備：小噸位的各種門式起重機、水電站壩頂門機等。

JQD：

適用電纜：多芯控制信號電纜（需配有鋼芯）；

卷繞長度：垂直方向小于100米；

適用設備：特別適用于水電站壩頂門機的主副起升、液壓抓梁和清污機抓斗等。

電氣要求：收纜時電機工作，放纜時電機停電。

力矩電機式

a. 工作原理

從力矩電機的機械特性曲線可以看出，力矩電機為變轉矩輸出。在低轉速時輸出大轉矩；高轉速時輸出小轉矩，此特性非常合電纜卷筒的機械性能要求。

設備駛向地面電纜錨位時，力矩電機通電工作，經減速機放大轉矩后帶動卷盤旋轉收卷電纜。隨著卷繞直徑的增大,

力矩電機自動降低轉速，并增大輸出轉矩，從而***收纜的線速度與大車運行速度同步，并保持收纜張力恒定。

設備駛離地面電纜錨位時，力矩電機的電動勢方向不變，大車運行時拖拽電纜，使產生大于電機正向轉矩的反向轉矩，同步釋放出電纜。

b.控制方式及特點

力轉電機具有長期堵轉的特性，與大車控制系統相對獨立，只需從設備總電源開關（或總接觸器）引出電源即可。電氣控制簡單、可靠。

大車上電后，卷筒電機通電，卷盤工作，無論大車正轉、反轉還是停車，力矩電機始終通電且相序不變；大車斷電后，電機斷電，卷盤制動。

c、適用范圍

適用電纜：截面積從10~185mm電纜；

卷繞長度：800米以下；

適用設備：門式、橋式、門座式起重機、堵取料機、壩頂門機、集裝箱岸橋、場橋、裝卸船機、冶金機械、水工機械和礦山機械等大型軌行設備。

磁滯式

a.工作原理

由三相異步電動機和磁滯聯軸器組成電纜卷盤的動力調速系統。設備駛向電纜錨位時，電動機通電工作，通過減速機放大力矩后驅動卷盤旋轉收卷電纜。此過程中由磁滯驅動器進行差速調整，***收纜過程與大車運行同步；設備駛離電纜錨位時，電動機通電且相序不變，大車運行時拖拽電纜，使卷盤產生大于磁滯驅動器的磁扭矩，同步釋放出電纜。

b.控制方式及特點

磁滯式電纜卷盤為恒轉矩輸出，電機必須與主機行走機構同步起動，而主機停止時可根據大車滑行情況，選擇對卷盤電機延時斷電。如果使用多臺磁滯驅動器時必須***電動機轉向一致，并符合訂貨要求。即：大車行走，卷盤電機通電，無論正車還是反車，卷盤電機相序不變；大車停，卷盤電機延時斷電。

c、適用范圍

適用電纜：截面積從10~240mm電纜；

卷繞長度：1000米以下；

適用設備：門式、橋式、門座式起重機、堵取料機、壩頂門機、集裝箱岸橋、場橋、裝卸船機、冶金機械、水工機械和礦山機械等大型軌行設備。
