_{鉗形電流表}

鉗形電流表是由電流互感器和電流表組合而成。電流互感器的鐵芯在捏緊扳手時可以張開；被測電流所通過的導線可以不必切斷就可穿過鐵芯張開的缺口，當放開扳手后鐵芯閉合。

中文名

鉗形電流表

外文名

clip-on ammeter

組    成

電流互感器和電流表

原    理

互感

級    數

2.5～5級

特    點

不切斷電路的情況下來測量電流

用途

通常用普通電流表測量電流時，需要將電路切斷停機后才能將電流表接入進行測量，這是很麻煩的，有時正常運行的電動機不允許這樣做。此時，使用鉗形電流表就顯得方便多了，可以在不切斷電路的情況下來測量電流。

工作原理

穿過鐵心的被測電路導線就成為電流互感器的一次線圈，其中通過電流便在二次線圈中感應出電流。從而使二次線圈相連接的電流表便有指示-----測出被測線路的電流。鉗形表可以通過轉換開關的撥檔，改換不同的量程。但撥檔時不允許帶電進行操作。鉗形表一般準確度不高，通常為2.5～5級。為了使用方便，表內還有不同量程的轉換開關供測不同等級電流以及測量電壓的功能。

特點

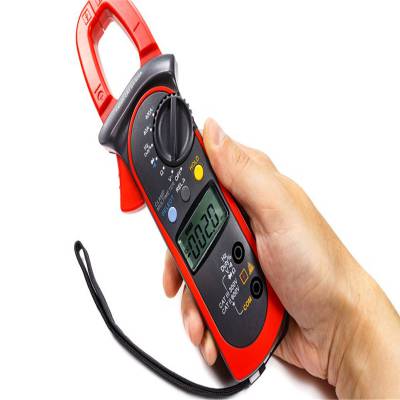

小巧輕便的鉗形表。

40A/400A AC/DC

400V/600V AC,DC

電阻/蜂鳴功能。

自動關機功能。

數據保持功能。

顯示4000計數。

自動回零功能。

設計符合國際安全規格IEC61010-1 CAT.III 300V

使用方法

用鉗形電流表檢測電流時,一定要夾入一根被測導線(電線).夾入兩根(平行線)則不能檢測電流.另外,使用鉗形電流表中心(鐵心)檢測時,檢測誤差小.在檢查家電產品的耗電量時,使用線路分離器比較方便,有的線路分離器可將檢測電流放大10倍,因此1A以下的電流可放大后再檢測.用直流鉗形電流表檢測直流電流(DCA)時,如果電流的流向相反,則顯示出負數.可使用該功能檢測汽車的蓄電池是充電狀態還是放電狀態.

真有效值檢測

平均值方式的鉗形電流表通過交流檢測,檢測正弦波的平均值,并將放大1.11倍(正弦波交流)之后的值作為有效值顯示出來.波形率不同的正弦波以外的波形和歪波也同樣放大1.11倍后顯示出來,所以會產生指示誤差.因此檢測正弦波以外的波形和歪波時,請選用可直接測試出真有效值的鉗形電流表.

漏電檢測

漏電檢測與通常的電流檢測不同,兩根(單相2線式)或三根(單相3線式,三相3線式)要全部夾住。也可夾住接地線進行檢測.在低壓電路上檢測漏電電流的絕緣管理方法,已成為首要的判斷手段.自其被(1997年電氣設備技術標準的修正)確認以來,在不能停電的樓宇和工廠,便逐漸采用漏電電流鉗表來檢測.

使用注意事項

進行電流測量時，被測載流體的位置應放在鉗口中央，以免產生誤差。

測量前應估計被測電流的大小，選擇合適的量程，在不知道電流大小時，應選擇量程，再根據指針適當減小量程，但不能在測量時轉換量程。

為了使讀數準確，應保持鉗口干凈無損，如有污垢時，應用汽油擦洗干凈再進行測量。

在測量***以下的電流時，為了測量準確，應該繞圈測量。

鉗形表不能測量裸導線電流，以防觸電和短路。

測量完后一定要將量程分檔旋鈕放到量程位置上。
