_{散裝電容剪腳機}

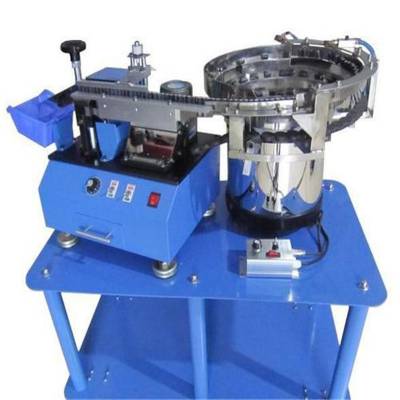

散裝電容剪腳機是適用于散裝、管裝徑向元器件剪腳的機器。

特性

1、適用于散裝、管裝徑向元器件剪腳。

2、采用平面振動送料，大小元件均適用。

3、特殊切斷法，刀具壽命長。

4、結構緊湊、精致，品質優良，性能穩定。

Spec：

1、電源：110V/220V AC.60HZ/50HZ

2、尺寸：L500*W430*H450 m/m

3、重量：28kg

4、加工量：2500-5000Pcs/H

使用方法

1、核對正確和機械臺機同的電壓，再將電源線插上，開啟B21電源B22切開開關“NO”。切刀開始返往做切腳動作。

2、B24振動開關啟動時，C3振動送料機組即開始作業，再由B23VR振動調速器控制送料速度的快慢，以能應付入料即可，不必太快，送料太快容易造成切腳長短，或零件傾到…等問題產生。

C、調整及入料、切腳：

1、將零件C30用手由入口平行放於C36及C38軌道上，零件C30就會自動往前進，前進快慢由B23VR調整器控制。

2、C37鋁合金護軌道是控制零件本體左右寬度，防止零件行走時左右搖動，可隨不同大小的零件做調整，C37鋁合金護軌道螺絲上有三個螺絲做調整及固定用。

3、C36右軌道可隨線徑粗細做調整，由C361護軌螺絲調整軌道開隙。

4、D4壓料機構防止零件上下跳動，隨著零件高低做調整，將D46的螺絲放松，轉動D41壓料調整桿，D42壓料軌道即可上下移動，剛好將D42架於零件上，再將D46螺絲固定。

5、切腳長短之調整：

a、用六角板手將E511螺絲放松：

b、轉動E53刀座調整桿，E5切刀座即可上下滑動；

c、查看E53刀座調整桿，E59標尺上有數字刻度所指出的數字，即是腳長的尺寸；

d、啟動電源，讓E56動刀往返動作，再轉動B23VR調整器放入零件，即可開始切腳的工作；

e、當試切出***個零件，必須測量腳長是否正確，核對如果正確即將E511螺絲固定。切腳調整即告完成；

f、注意：當要轉動E53及調動E5切刀座時一定要先將E511螺絲放松；

g、切腳完成的零件，會經由C39出料槽進入E390成品盒內集中收料；

h、E390成品盒由左方順向推出即可拿出。

D、廢料清理：

1、打開A14扣環，整組B2電料相即可往后翻開，所有機構就可清楚看見。

2、於切腳過程，線腳屑容易亂飛，每次使用完后須將可跳入箱內的線腳屑清理干凈。

3、切斷之腳屑會隨著E5切刀座的斜口入A11廢料盒內，如果有殘存於斜口的滑道內，須用物品將屑腳清理，否則會影響倒掉。

保養和維護

1、F62和F63的齒輪及F61偏心軸要加潤滑油以做保養。

2、E58切也滑軸需用機油潤滑。

3、E51及E52刀座軸必須用油布擦試以防生銹。

F、零件更換解說：

1、E55不動刀及E56動刀經長時間使用而變鈍、不利、需將刀口研磨或整組換新。

2、切刀E55不動刀及動刀之更換：

a、打開A14扣環，整組B2電料箱往后翻開；

b、C361螺絲松料取下整相C36右軌道；

c、將E56動刀的螺絲松開，動刀E56即可取出或更換；

d、用L型六角板手松開C381螺絲，取下C38左軌道；

e、將E55不動刀上的螺絲松開，即可取出E55不動刀或更換。

3、安將E55不動刀及E55動刀：

a、將E55不動刀鎖緊，再用手轉動F63馬達齒輪，用一零件做試切，如能順利切斷且無毛邊，表示E55不動刀及E56動刀鋒且密合度好；

b.如果有過大的毛邊或拉料，即表示刀鈍需研磨或更新；

c、如果是新刀在切斷時有過頭的毛邊，即表示密合度不佳期，請用很薄的紙墊于E56動刀和E58切刀滑軸中間，再將E56動刀上的螺絲鎖緊�！�注意：E56及E56動刀只能相互接觸到，不能有刀鋒相互撞擊。切記！

d、E55不動刀上的螺絲沒鎖緊，也會造成切刀密合不佳；

f、轉動E53將E5刀座升高接近C38左軌道，在鎖定C381螺絲時，需確定C38左軌道和E55不動刀刀鋒能“平整”，再鎖緊；

g、E55不動刀如果凸出C38軌道邊緣，當零件到達切前會傾倒或緣卡到凸出的刀片而入料不順；

h、E55不動刀如果縮入C38軌道邊緣，會先將線腳打彎后再切完的零件線腳會有彎曲。

故障排除

1、送料疑問解說：

a、E5刀座調升和C38軌道接觸時，軌道振動力會因接觸到刀抵消，即無法送料。

2、排除方法：

a、請將刀座E5降低，振動送料立即恢復正常；

b、振動送料有突然加快及瞬間減慢的現象，或B23VR調速器無法做快慢調整；

c、原因：可能B27振動PC板電子零件；

d、排除方法：（1）更換其中損壞之零件；（2）整片PC板換新；

e、經過多年的使用，送料速度變得較慢；

f、排除方法：將C33振動彈片上方的兩個螺絲放松，拉高0.5mm再將螺絲鎖緊即可恢復快速送料；

g、送料容易傾斜；

h、排除方法：B23VR調速器調慢，不宜太快，會振動零件。

3、切也故障解說：

a、E56不動刀突然停滯不動或速度慢；

b、排除方法：（1）查看E56動刀和E57滑軸蓋中間是否有卡到屑腳或掉落零件，將其清除之；（2）查看F62及F63齒輪中間是否有殘留屑腳；（3）E58切刀滑軸太久沒有加油而無法滑動，請加油以潤滑之。

c、切斷之零件要切得比一般來說3.0mm更短之處理；

d、排除方法：（1）另外定夠一片E55不動刀做低于3.0mm以下的專用刀；（2）將原刀做更薄的研磨，及C38左軌道磨�。唬�3）E55不動刀及C38軌道要薄屬于專業技術，需回廠處理，或訂購備品換。
