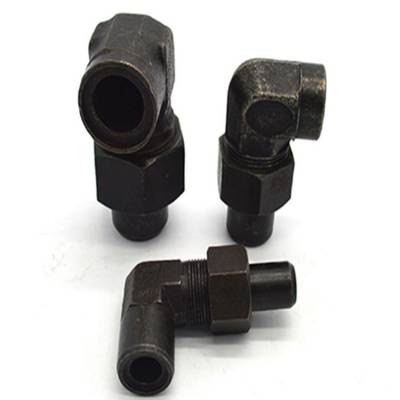

焊接式管接頭適用介質：油、水、氣等非腐蝕性或腐蝕性介質.對焊接式密封管接頭，配用鋼管的規格要求比較靈活，與管道焊接后，具有連接牢靠、密封性能好等特點。

因而在煉油、化工、輕工、紡織、***、冶金、航空、船舶等系統中被廣泛采用；也適用于各種機械工程、機床設備等液壓傳動管路。當卡套式管接頭生產還不能滿足需要時，以及在腐蝕較強的場合，可優先考慮采用。焊接式管接頭制造標準

1、用于流體傳動和一般用途的金屬管接頭 O型圈平面密封接頭(JB/T 966-2005)

2、錐密封焊接式直通管接頭(JB/T 6381.1-2007)

3、錐密封焊接式直通55°非密封管螺紋管接頭(JB/T 6381.2-2007)

4、錐密封焊接式直通55°密封管螺紋管接頭(JB/T 6381.3-2007)

5、錐密封焊接式直通60°密封管螺紋管接頭(JB/T 6381.4-2007)

6、錐密封焊接式90°彎管接頭(JB/T 6382.1-2007)

液壓管接頭—螺紋標準二

一. 螺紋的分類

1. 螺紋分內螺紋和外螺紋兩種；

2. 按牙形分可分為：1、三角形螺紋 2、梯形螺紋 3、矩形螺紋 4、鋸齒形螺紋；

3. 按線數分單頭螺紋和多頭螺紋；

4. 按旋入方向分左旋螺紋和右旋螺紋兩種, 右旋不標注，左旋加LH，如M24×1.5LH；

5. 按用途不同分有：米制普通螺紋、用螺紋密封的管螺紋、非螺紋密封的管螺紋、60°圓錐管螺紋、米制錐螺紋等

二. 米制普通螺紋

1. 米制普通螺紋用大寫M表示，牙型角2α=60°（α表示牙型半角）；

2. 米制普通螺紋按螺距分粗牙普通螺紋和細牙普通螺紋兩種；

2.1. 粗牙普通螺紋標記一般不標明螺距，如M20表示粗牙螺紋；細牙螺紋標記必須標明螺距，如M30×1.5表示細牙螺紋、其中螺距為1.5。

2.2. 普通螺紋用于機械零件之間的連接和緊固，一般螺紋連接多用粗牙螺紋，細牙螺紋比同一公稱直徑的粗牙螺紋強度略高，自鎖性能較好。

3. 米制普通螺紋的標記：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺紋，20表示螺紋的公稱直徑為20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺紋精度等級，大寫精度等級代號表示內螺紋，小寫精度等級代號表示外螺紋，40表示旋合長度；

3.1. 常用米制普通粗牙螺紋的螺距如下表(螺紋底孔直徑：碳鋼φ=公稱直徑－P；鑄鐵φ=公稱直徑－1.05~1.1P；加工外螺紋光桿直徑取φ=公稱直徑－0.13P)：

表1 常用米制普通粗牙螺紋的直徑/螺距

公稱直徑 螺距P 鑄鐵底孔 碳鋼底孔 外螺紋光桿直徑 公稱直徑 螺距P 鑄鐵底孔 碳鋼底孔 外螺紋光桿直徑

M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7

M6 1 4.9 5 5.9 M27 3 23.8 24 26.7

M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6

M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6

M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5

M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5

M16 2 13.8 14 15.7 M48 5 42.5 43 47.5

M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5

M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5
