產品概述

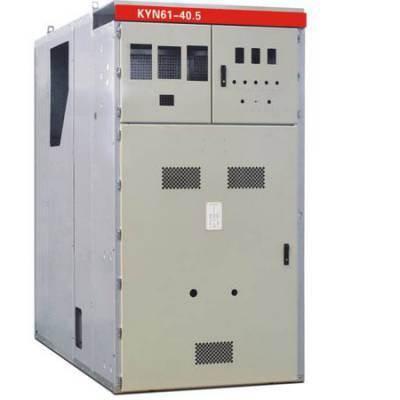

KYN61-40.5(Z)是指鎧裝移開式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。

適用范圍

KYN61-40.5金屬鎧裝中置式開關柜按GB3906-2006中的鎧裝式金屬封閉開關設備而設計。它適用于三相交流額定電壓40.5kV，額定頻率50Hz的電力系統，用于接受和分配電能并對電路實行控制、保護及檢測，除廣泛用于一般電力系統外，還可使用于頻繁操作的場所。

相關標準

GB3906-2006 《3~35kV交流金屬封閉開關設備》

GB11022-89 《高壓開關設備通用技術條件》

IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》

DL404-97 《戶內交流高壓開關柜訂貨技術條件》

使用環境

正常環境條件

1．周圍空氣溫度上限：+40℃、下限：-10℃、日平均溫度不超過35℃；

2．海拔高度不超過1000m；

3．相對環境濕度日平均不大于95%，月平均不大于90%；

4．地震烈度不超過8級；

5．水蒸氣壓力日平均值不超過2.2Kpa，月平均值不超過1.8kpa；

6．無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

特殊工作條件

在超過規定的正常的環境條件下使用時，由用戶和制造廠協商。

技術指標

·額定電壓(KV) 40.5

·工頻耐受電壓(KV) 95(1min)

·沖擊耐受電壓(KV) 185

·額定頻率　50Hz

·額定電流(A) 1250/1600/2000

·額定熱穩定電流(KA 4S) 25/31.5/40

·額定動穩定電流(KA) 63/80

·額定短路開斷電流(KA) 25/31.5/40

·額定短路關合電流(KA) 63/80

·分合閘和輔助回路的額定電壓(V)直流24，36，48，60，110，220，交流110，220

·防護等級　IP3X

組成結構

開關設備柜體結構采用組裝式、斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器、并且有良好的互換性；手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進機構；主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式，滿足“五防”功能；所有的操作均可在柜門關閉狀態下進行；電纜室空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路；外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。
