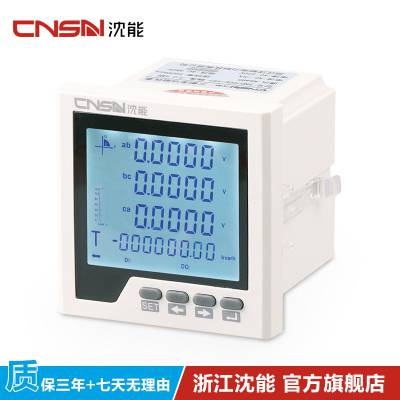

SND700E-ASY多功能電力儀表浙江沈能樂清廠家

SND700E-ASY多功能電力儀表浙江沈能樂清廠家

浙江沈能電力科技有限公司廠家在線直銷此價格含13%增值稅含運費，價格量大從優，歡迎在線支付。

更詳細的技術說明及產品介紹敬請您與我聯系

浙江沈能電力科技有限公司

本產品支持MODBUS-RTU通訊協議。

浙江沈能產品：能耗分析管理系統，變配電智能監控系統，諧波保護器，微機綜合保護器，開關柜智能操控，開關狀態指示儀，溫濕度控制器，多功能電力儀表，數顯儀表，導軌式電能表，多用戶電表，浪涌保護器，KBO控制與保護開關、諧波保護器等。

浙江沈能電力科技有限公司

浙江沈能公司智能測控包括高端智能電表、多功能數字電表、高中低端、產品線齊全、滿足用戶不場合的需求。

簡介

三相數字式測控電表，是一種具有測量、顯示、數字通信等功能的電流表，能夠完成電量測量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化、智能建筑、企業內部的電量測量。測量精度0.5級、實現現場顯示和遠程485數字通訊接口。三相數字式測控電表，以工業級微處理器為核心，處理速度高，具有很高的性價比。高亮度數碼/液晶顯示，簡易滑塊式安裝，使用方便。

適用范圍

適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑;郵電局電源系統、智能大廈;工廠動力系統中自動化、負荷控制;能源管理系統。

產品型號

（外形120×120、開孔：111×111）：SND700E-2SY   SND700E-2S4

（外形96×96、開孔：91×91）：SND700E-9SY   SND700E-9S4

（外形80×80、開孔：76×76）：SND700E-3SY   SND700E-3S4

（外形72×72、開孔：67×67）：SND700E-ASY   SND700E-AS4

產品特點

1、全電量測量和0.5S級精度電能計量

2、可選配2~31次諧波，復費率電能計量

3、可選配4路DI、2路DO;標配光電電能脈沖輸出，用于精度校驗

4、RS-485通信口，支持Modbus通信規約

5、高亮度LED顯示或液晶顯示

6、結構緊湊小巧、簡易滑塊式安裝

功能概述

1、測量與計量：三相電流、電壓、頻率、有功/無功功率、功率因數、雙向有功、無功電能計量等。

      輸入輸出

1、開關量輸入(DI):選配4路，用于監測外部無源接點

2、開關量輸出(DO):選配2路，可通過上位機遙控進行

3、電能脈沖輸出：42方形，96方形支持2路光電式電能脈沖輸出

通信

RS-485:標配1路，支持Modbus通信規約。

技術文章

電流互感器二次線為什么要用2.5平方的導線？

TAG：電流互感器二次線,2.5平方二次線,電流互感器導線

有這樣一個問題，最近在網上看到一個說法，說電流互感器二次線要用2.5平方的導線，說的人很多，我想多數人的理解是電流互感器二次一般的--才***，即使過流也不會到10A，所以沒必要用2.5平方的，那為什么導線要用2.5平方的呢？

首先，普遍的解釋是說為了***電流測量的***度，盡量減小線路阻抗，故現大家認同用2.5平方線。

其次，根據相關規范需要使用2.5平方的導線。

《電力裝置的電氣測量?jī)x表裝置設計規范》GB50063－2008中9.1.5 電流互感器二次回路的電纜芯線截面，應按電流互感器的額定二次負荷計算，***的計量回路不宜小于4mm，1A的計量回路不宜小于2.5mm，其他測量回路不宜小于2.5mm。

9.2.6電壓互感器二次電壓回路的電纜芯線截面，應按本規范第9.2.1條的要求計算，一般計量回路不應小于4mm，其他測量回路不應小于2.5mm。

公司新聞

交流接觸器工作原理及內部結構圖解

TAG：交流接觸器工作原理，接觸器結構圖，接觸器內部構造

交流接觸器是一種主觸點常開的、三極的、以空氣作滅弧介質的電磁式交流接觸器。其組成部分包括：線圈、短路環、靜鐵芯、動鐵芯、動觸頭、靜觸頭、輔助常開觸頭、輔助常閉觸頭、壓力彈簧片、反作用彈簧、緩沖彈簧、滅弧罩等原件組成，我國常用的CJ-20型交流接觸器的外形結構如圖其主要組成部分如下圖所示：

交流接觸器內部結構圖解

交流接觸器控制電機通斷示意原理圖

交流接觸器控制電機通斷示意原理圖

電磁系統：它包括線圈、靜鐵心和動鐵心（又稱銜鐵）。

觸點系統：它包括主觸點和輔助觸點。主觸點允許通過較大的電流，起接通和切斷主電路的作用，通常以主觸點允許通過的--電流（即額定電流）作為接觸器的技術參數之一。輔助觸點只允許通過較小的電流，使用時一般接在控制電路中。

交流接觸器的主觸點一般為常開觸頭，輔助觸頭有常開的也有常閉的。額定電流較小的接觸器，具有四個輔助觸點；額定電流較大的，具有六個輔助觸點。CJ10-20型接觸器的三個主觸點是常開的；它有四個輔助觸點，二個常開，二個常閉。

所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態，即常開觸頭是指線圈未通電時，其動、靜觸頭是處于斷開狀態，線圈通電后就閉合，所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時，其動、靜觸頭是閉合的：．而線圈通電后，則斷開，所以常閉觸頭又稱動斷觸頭。

交流接觸器工作原理圖滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧，可以看作是一個很大的電流，如不迅速切斷，將發生主觸點燒毛、熔焊等現象，因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器，常采用滅弧柵災弧。

交流接觸器的工作原理結構如右圖所示，當線圈通電時，鐵芯被磁化，吸引銜鐵向下運動，使得常閉觸頭斷開，常開觸頭閉合。當線圈斷電時，磁力消失，在反力彈簧的作用下，銜鐵回到原來位置，即使觸頭恢復到原來狀態。
