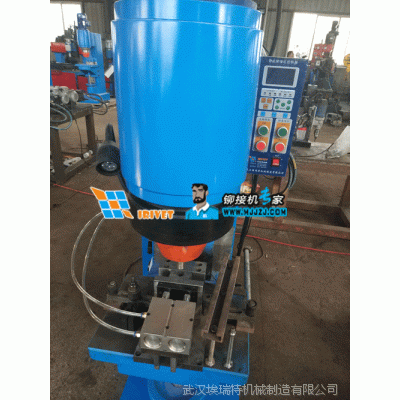

1、設備型號為JM40PCL，鉚接壓力為150KN，工作行程為40毫米。

2、鉚接主軸下降速度可無極可調。

3、工作臺側邊帶刻度標尺，工作臺升降可以刻度讀數。

4、設備控制系統采用PLC系統，PLC采用西門子品牌。

5、控制系統要求加裝稱重傳感器,鉚接壓力可測量，并以十進制數字屏幕輸出，另加裝光柵尺使便進行行程控制，并以十進制數字在顯示屏輸出。

6、在自動狀態下對鉚接 進行時間控制和位移控制.

7、對加工過程中每一個產品的鉚接壓力、鉚接加工時間、無軸向進給的延時時間、鉚接行程等進行定時記錄存儲到計算機（可選項目）。

8、設備提供培訓服務，提供關鍵備件采購清單。

9、設備油漆顏色按標準色卡制作。

10、設備配備工件上料移動工作臺，采用橫向布置，油缸驅動左右移動上下料方案。操作時，工人將裝配的零件放入移動工作臺，按下按紐，工件自動移入鉚接位置，鉚接機隨即開始鉚接，鉚接完成后，工件自動退出鉚接位，工人取件完成一個循環周期。

電控方面介紹如下：

主控制器：采用西門子S7-200可編程控制器（PLC）作為主控制器

自珍斷系統：主要用于主機開機檢測是否準備就緒，例如夾具是否到位等。

起動控制回路：當兩個起動按扭同時按下時機器才能開始工作。

位置傳感器：鉚接行程在屏上顯示出來。

鉚接力傳感器：檢測當前工件所承受的鉚接壓力，并在屏上顯示出來。

數據輸入：用戶直接在計算機（含控制系統）上輸入設定參數，如輸入位置設定值以及設置不同的力等。

工件個數：已加工工件的個數。

位控狀態：在自動狀態下，主軸的返回是受位置控制的。

點動控制狀態：它是指示面板上功能控制開關當前的位置，分別有點動控制狀態、手動控制狀態、自動控制狀態。

主軸啟停： 按起動按扭則主軸電機起動，按停止按扭則主軸電機停止，操作完畢后關閉本窗口。起動主軸還可以按控制柜中的起停按扭。

油壓啟停：操作同主軸電機。

壓力去零：如果主軸在上方，壓力還有讀數按扭按下時，當前壓力被清零。

位置去零：如果主軸在上方，位置還有讀數按扭按下時，當前位置被清零。如果想從下方算起，則當主軸在最下方時按扭按下，當前位置被置零。

計數清零：就是對加工工件個數清零，以便重新計數。

急停按扭：按下急停按扭，整個二次回路失電。

控制方式轉換：本機起動后即處于時控狀態，按此按鈕依次進行時控、位控、壓控轉換。

本機壓力傳感器及光柵尺均采用國產件。

力、位移時間曲線：橫軸為時間軸，縱軸分別顯示壓力和位移曲線，兩曲線分別用不同的顏色來區分，且要用網格顯示(位移和壓力要都能較準確的讀出)。
