Emerson艾默生PSM-E01  PSM-E02  PSM-K20  PSM-K50直流屏監控模塊,液晶監控單元,電力電源監控ER22005/S艾默生直流屏充電模塊,直流屏整流模塊,直流屏整流器,直流屏高頻通信ER22002/M電源充電電源降壓模塊,直流屏電壓調節器批發及各品牌直流電源  交流電源  UPS 嵌入式通信電源系統 戶外電源系統 組合式電源系統 掛墻式電源系統 直流遠供電源系統 直流通信電源系統 高頻通信電源模塊  整流模塊  整流器  監控單元  監視器等整機及配件批發及專業通信電源維修

PSM-E01 監控系統包括HD 系列充電模塊內部的監控電路，以及監控模塊（PSM-E01），此外系統還可能從外部接入絕
緣監測繼電器（監控模塊內部具有簡單的母線對地電壓監測功能）、故障信息以干節點方式輸出的電池檢測儀等設備。
PSM-E01 監控系統主要為合作廠家設計，用以組成小容量配置的直流系統，可應用于35kV 以下低端變電站和各類用戶
變的直流操作電源系統。配合HD 系列電力用高頻開關充電模塊，PSM-E01 監控系統可完成智能化電池管理和直流系統
監測及告警。PSM-E01 監控系統具備遠程管理功能，可選擇通過Modbus、CDT91 規約和綜合自動化系統通訊上報數據，
用于電站實現無人職守。

系統監測的信號量
PSM-E01 監控系統監測各模擬量和開關量，在PSM-E01 監控模塊的LCD 屏上顯示或發出告警。

功能
監控模塊是監控系統的數據處理中心，采集各種電壓、電流數據，并通過控制 HD 系列充電模塊完成蓄電池組的自動均
浮充轉換。其具體功能如下：
告警功能：如果電源系統有故障產生，監控模塊將彈出告警信息菜單，點亮告警指示燈，同時控制告警蜂鳴器鳴叫。
遙控、遙信、遙測功能：監控模塊還可將電源系統運行數據通過RS485 或RS232 通訊接口按用戶設定的通訊規約（可選
擇Modbus 或CDT91）上報給綜合自動化系統，并接收綜合自動化系統下發的均浮充控制命令，實現遙控、遙測、遙信
功能。
顯示功能：LCD 液晶顯示，配合前面板按鍵，可完成設置、查閱、顯示、事件記錄等各項功能。

外觀
PSM-E01 監控模塊關外
前面板
包括 2 個指示燈、1 個復位按鈕、1 個LCD 顯示屏和6 個功能鍵。
指示燈有電源指示燈和告警指示燈。當監控模塊正常通電時，電源指示燈亮，否則，電源指示燈滅。當監控模塊有告警
時，告警指示燈亮，否則，指示燈滅。
按下復位按鈕后，監控模塊將重新啟動。在對監控模塊進行系統級的參數設置后，需要按下復位按鈕重新啟動監控模塊，
以保存系統級參數。
LCD 顯示屏可以顯示4 行，每行可以顯示8 個漢字。用于顯示電力電源系統所有工作信息和告警信息。
功能鍵用于菜單操作時的翻頁，輸入數字，和參數設置確認等。

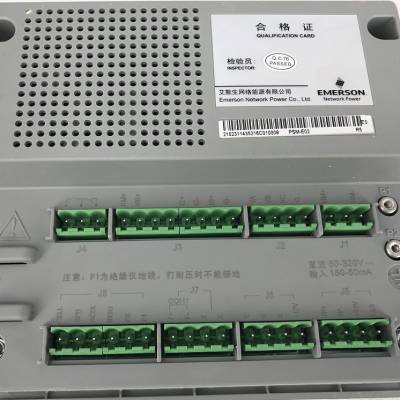

后面板
后面板包括一個后蓋板，兩排接線端子，兩顆接地螺母（其中 P1 為絕緣檢測地線螺母，P2 為監控模塊機殼接地螺母）
和4 顆安裝螺釘。

開關量
1 饋出支路空開狀態 常閉 外部所有饋出開關信號合并為一路信號輸入
2 電池熔絲通斷狀態 常閉 電池組輸入熔斷器熔斷故障狀態
3 絕緣繼電器告警狀態 常開 外接絕緣繼電器檢測母線的絕緣狀態
4 交流空開跳閘告警信號 常閉 直流系統的交流總輸入開關狀態或跳閘信號
5 電池單體異常狀態 常閉 外接電池巡檢儀檢測單體電池和電池組的狀態
6 防雷器故障信號 常閉 直流系統的交流總輸入的C 級防雷狀態信號

輸出信號

1 聲音告警信號 1 12Vdc 驅動電壓，推薦使用12V 壓電陶瓷蜂鳴器
2 告警指示燈信號 1 12Vdc 驅動電壓，推薦使用發光二極管型的告警指示燈，顏色為黃色
3 告警繼電器輸出 1 接點容量：220Vdc/300mA，250Vac/1A。 系統告警量干節點輸出只能合并為這一個信號輸出
4 串行通信口 2
具有RS232 或者RS485 兩種串行口對外通訊，但是不能同時使用。所有模擬量和開關量都可以通過
該串行口輸出到后臺計算機。通訊規約為Modbus 或CDT91 協議

功能
1電池管理
根據用戶設置的均浮充轉換參數，對電池進行自動均浮
充管理、限流充電管理、溫度補償、電池核容測試。
可進行48 小時的手動均充操作

2電池均充保護
根據用戶設置的自動均充保護時間，完成對電池的均充保護
手動均充和自動均充的保護時間不同，需要分別設置
系統異常時轉浮充

3告警
電池分流器斷線、負載分流器斷線 電流檢測分流器損壞或其連線斷開
電池熔絲斷、交流空開跳、饋出空開跳、防雷器故障告警，電池單體異常告警
母線絕緣下降選擇外置絕緣檢測方式時表示絕緣繼電器有告警；選擇內置
絕緣檢測方式時表示PSM-E01 檢測到正負母線對地壓差超
限

Emerson艾默生PSM-E01  PSM-E02  PSM-K20  PSM-K50直流屏監控模塊,液晶監控單元,電力電源監控ER22005/S艾默生直流屏充電模塊,直流屏整流模塊,直流屏整流器,直流屏高頻通信ER22002/M電源充電電源降壓模塊,直流屏電壓調節器批發及各品牌直流電源  交流電源  UPS 嵌入式通信電源系統 戶外電源系統 組合式電源系統 掛墻式電源系統 直流遠供電源系統 直流通信電源系統 高頻通信電源模塊  整流模塊  整流器  監控單元  監視器等整機及配件批發及專業通信電源維修TEL:13910098771

EMERSON  Network Power  HD22010-3艾默生電源模塊  直流屏高頻充電模塊HD11020-3,HD22020-3,HD11040-3,HD22005-3,HD11010-3  HD11040-3直流屏電源模塊及各品牌直流電源  交流電源  UPS 嵌入式通信電源系統 戶外電源系統 組合式電源系統 掛墻式電源系統 直流遠供電源系統 直流通信電源系統 高頻通信電源模塊  整流模塊  整流器  監控單元  顯示器等整機及配件批發及專業通信電源維修

HD22010-3系列充電模塊是電力電源最主要的配置模塊，廣泛應用于35kV到330kV 的變電站電力電源中。
HD22010-3系列充電模塊采用自冷和風冷相結合的散熱方式，在輕載時自冷運行，符合電力系統的實際運行情況。

艾默生充電模塊HD22010-3采用***的移相諧振高頻軟開關電源技術和創新型的自冷／風冷兼容散熱設計，效率達到世界***水平。采用內置CPU集散式控制方式，工作穩定可靠。通過CE安規、電磁兼容標準認證，通過國家、行業產品型式檢驗。

輸入電壓：323~475V，三相三線制
功率因數：≥0.92 模塊效率：≥94%

輸出直流電壓：176~286V  DC/220V
輸出電流：110%額定輸出電流
電流輸出限流特性：10~***額定電流可調
穩壓精度：≤±0.5% 穩流精度：≤±0.5%
文波系數：≤0.05% 外形尺寸(高*寬*深)：288mm*139mm*467mm
整機重量：≤15kg 環境溫度：-10C~+40C

HD22010-3 充電模塊由三相無源 PFC 和 DC/DC 兩個功率部分組成。在兩功率部分之外還有輔助電源以及輸入輸出檢測
保護電路。
前級三相無源 PFC 電路由輸入 EMI 和三相無源 PFC 組成，用以實現交流輸入的整流濾波和輸入電流的校正，使輸入電
路的功率因素大于0.94，以滿足DL/T781-2001中三相諧波標準和GB/T 17794.2.2-2003中相關EMI、EMC標準。
后級的 DC/DC 變換器由 PWM 發生器控制前級 PFC 輸出的 DC 電壓、經過高頻變壓器輸出后再整流濾波輸出 DC 電壓
等電路組成，用以實現將前級整流電壓轉換成電力操作系統要求的穩定的直流電壓輸出。
輔助電源在輸入三相無源 PFC 之后，DC/DC 變換器之前，利用三相無源 PFC 的直流輸出，產生控制電路所需的各路電
源。
輸入檢測電路實現輸入過欠壓、缺相等檢測。DC/DC的檢測保護電路包括輸出電壓電流的檢測，散熱器溫度的檢測等，
所有這些信號用以DC/DC的控制和保護。

HD22010-3主要功能
1．保護功能
1）輸入過/欠壓保護
模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示
燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。
2）輸出過壓保護/欠壓告警
模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于325±5Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。
模塊不能自動恢復，必須將模塊斷電后重新上電。
當輸出電壓小于198±1Vdc 時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。
3）短路回縮
模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40％額定電流。短路因素排除后，模塊自動恢復正常輸出。
4）缺相保護
模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出*** 電流。
5）過溫保護
模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃
色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。
6）原邊過流保護
異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。
2．其它功能
1）風扇溫度控制
模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。
2）故障顯示
模塊告警信息以故障代碼的形式在 LED 上實時的閃爍顯示。這時 LED 顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。
3）通信功能
模塊可以RS485方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。

艾默生充電模塊故障代碼顯示含義
故障代碼  E31        E32       E33        E34        E36
代碼含義  輸出欠壓  模塊過溫  交流過欠壓  交流缺相  輸出過壓

艾默生充電模塊HD22010-3采用***的移相諧振高頻軟開關電源技術和創新型的自冷／風冷兼容散熱設計，效率達到世界***水平。采用內置CPU集散式控制方式，工作穩定可靠。通過CE安規、電磁兼容標準認證，通過國家、行業產品型式檢驗。


艾默生充電模塊HD22010-3產品特點：
　　三相三線輸入，三相電流平衡
　　超寬輸入電壓范圍，適應能力強
　　獨特的缺相限功率輸出設計，使用范圍更寬
　　增加故障代碼顯示，方便故障檢查
　　輸出電流無級限流，電池充電***控制
　　采用軟開關技術，效***，電磁兼容性好
　　內置CPU控制，工作穩定可靠
　　可帶電插拔，在線維護，方便快捷
　　***鋁合金壓鑄模外殼，采用自然冷／風冷兼容性設計　

HD22010-3充電模塊主要功能：輸入過／欠壓保護、輸出過壓保護／欠壓告警、短路回縮、缺相保護、過溫保護、原邊過流保護、風扇溫度控制、故障顯示、通信功能

　　HD22010-3充電模塊主要技術參數：
　　HD22010-3輸入特性：輸入電壓：323V～475V（三相三線制）；輸入電流：≤10A；交流輸入頻率：45Hz～65Hz；效率：≥92％；功率因素：0.92
　　HD22010-3輸出特性：輸出電壓范圍：176V～286V；額定輸出電流：10A；輸出電流：11A；軟啟動時間：3～8秒；輸出恒流范圍：10％～110％；穩流精度（20％限流）≤±0.5％；紋波系數≤0.1％；穩壓精度≤±0.5％；
　　HD22010-3保護特性：輸出短路回縮回縮電流≤40％額定電流，可自恢復；輸出過壓保護：293±6Vdc；輸出欠壓保護：198±1Vdc；輸入過壓保護點　485±10Vac；恢復點：460±15Vac；輸入欠壓保護點：313±10Vac；恢復點：335±10Vac
　　HD22010-3開孔尺寸（長×寬×高）（單位：mm）：398×112×259
　　重量　8kg
　　產地：中國。

　　HD22010-3艾默生充電模塊使用注意事項
　　1.模塊均流
　　模塊出艾默生工廠前已經經過嚴格的均流調試，在HD22010-3模塊工作于自動狀態下，任何模塊設置為相同輸出電壓時，不需要作任何均流調整，模塊也不提供外部調整的器件。均流指的是連接到同一母線上的模塊均分負載。
　　如果發現模塊電壓嚴重不均流情況，采用排除的方法，將造成不均流的模塊更換。確認模塊是否均流損壞的方法如下：
***斷開HD22010-3模塊的均流電纜和通訊電纜，單獨開啟一個充電模塊。?　　
待HD22010-3充電模塊開啟以后，給充電模塊加額定負載1／3～2／3的額定電流。?　　
用萬用表的直流電壓檔測量充電模塊的均流母線的正負之間的電壓，對應的均流母線的電壓為0.6～1.2V左右。?　　
逐個檢查每個充電模塊在負載情況下的均流母線電壓，有電壓為正常，需要檢查均流母線是否連接好、均流線是否連接正確、充電模塊是否在自動工作狀態下，排除故障。如果負載狀態下測量無此電壓，則充電模塊的均流電路已經損壞。?　　

　　2.模塊散熱
　　模塊采用風機冷卻方式，安裝于模塊前部的風機從模塊前方抽風吹向模塊后方，在設計模塊安裝時，需要進行模塊的散熱風道設計，即在安排模塊位置時，應該***模塊前后散熱風道的暢通，模塊后方盡量少安裝溫度敏感部件，設計時應避免將直流采樣盒、霍爾傳感器、配電監控盒等部件安置在模塊風道附近。

　　3.模塊熱插拔
　　HD22010-3模塊熱插拔的條件是模塊輸出端串接隔離二極管，防止母線上已經存在的電壓對模塊內未充電的大容量的電容充電，引起母線的瞬時短路和模塊內部部分電路的瞬時過載，嚴重時甚至毀壞設備。
　　正在工作中的模塊進行插拔時，必須有嚴格的時間間隔，原則是拔離的模塊的輸出電壓完全下降到0V，否則在重復插拔的過程中，將導致模塊的損壞。

　　4.電壓調整
　　HD22010-3模塊在手動工作方式下，調整電壓由面板上的電位器控制。順時針調整電位器，輸出電壓升高。
　　在自動方式下，模塊電壓由監控模塊指令控制。
　　5.模塊電源控制
　　為了方便HD22010-3充電模塊的單個維護，模塊交流輸入應分別設置單獨的空氣開關，不應直接連接到交流母線上，推薦空開額定容量為6A.

EMERSON   HD22020-3 艾默生 電源模塊 直流屏充電模塊批發及專業通信電源

品牌：美國艾默生（中文），EMERSON  Network Power(英文)

型號/MODEL：HD22010-3

交流輸入/AC INPUT： 380-400V~6A  3W+PE  45HZ-65HZ

直流輸出/DC OUTPUT： 220V-----10A

模塊外形尺寸（長×寬×高）：413mm×110mm×257mm

模塊重量：8kg

艾默生電力系統核心產品系列

• 充電模塊系列

1. 風冷三相系列： ER22020/T(ER11040T5)、ER22010/T(ER11020/T)、HD22005- 3A(HD11010-3A)

2. 風自冷三相系列：HD22020-3(ER11040/T)、HD22010-3(HD11020-3)

3. 風冷單相系列： ER22005/S(ER11010/S)

• 監控模塊系列

1. EMU系列觸摸屏監控模塊及附件 EMU10

2. PSM系列監控模塊及附件  PSM-E01 PSM-E11 PSM-E10 PSM-E20

• 絕緣監測儀系列

1. 直流法：EDU01+EGU01

2. 交流法：JYM-II、JYM-S2、JYM-IIA

• 電池巡檢儀系列

1. EBU系列 EBU01 EBU02

• 48VDC/DC及整流模塊系列

1. EC4820/M、ER4830/S、ER4850/S2、ER2475/S

• 逆變器系列：

1. UBI3KVA-220F(110)

 產品特點

• 充電模塊

1. 軟開關技術，效***，電磁兼容性好

2. 采用DSP數字控制技術，CAN總線通訊接口，高功率密度設計

3. 獨特的缺相限功率(半載)輸出設計，使用范圍更寬

4. 穩壓、穩流精度高，紋波系數小，可靠性高

5. -40 ?C 起機，-10?C?+65 ?C工作環境溫度全適應

6. 通過CE安規和電磁兼容認證，符合歐盟RoHS指令 電力直流電源核心部件

• 監控模塊

1. 采用全圖形化7"真彩高分辨率液晶顯示

2. 采用觸摸屏輸入，兼容按鍵輸入方式

3. CPU采用ARM9工業級處理器，并采用美國風河公司軟件平臺開發，高可靠，軟 件功能可靈活定制

4. 支持IRIG-B硬對時信號輸入，提供以太網口，預留IEC61850接口，滿足智能變 電站要求

5. 提供USB接口，方便現場上下載設置參數及程序升級

• 絕緣監測儀

1. 可提供直流法和交流法兩種絕緣監測方案

2. 提供母線壓差超限告警和阻值超限告警兩種運行模式

3. 母線對地平衡橋阻值高，檢測時母線對地電壓波動小，對直流系統影響小

4. 可在線校正漏電流傳感器零漂和增益

5. 采用創新型的漏電流傳感器易損電路不斷電更換設計方案，可帶電更換 ?

• 電池巡檢儀

1. 電池單體電壓檢測精度高，采集速度快，與放電模塊配合可擴展內阻測試功能

2. 采用小型模塊化結構設計，DIN導軌安裝，維護方便快捷

• DC/DC模塊

1. 更寬電壓輸入范圍，兼容220Vdc 110Vdc額定輸入直流系統

2. 采用DSP數字控制技術，CAN總線通訊接口，高功率密度設計

應用范圍

• 各等級電廠，電網公司變電站，冶金，石化，鐵路，地鐵，礦山，工廠，小區等用戶變電站。

EMERSON  Network Power  HD11040-3艾默生電源模塊  直流充電模塊HD22010-3,HD11020-3,HD22020-3,HD11040-3,HD22005-3,HD11010-3直流屏電源模塊及各品牌直流電源  交流電源  UPS 嵌入式通信電源系統 戶外電源系統 組合式電源系統 掛墻式電源系統 直流遠供電源系統 直流通信電源系統 高頻通信電源模塊  整流模塊  整流器  監控單元  顯示器等整機及配件批發及專業通信電源維修

產品名稱：艾默生充電模塊HD11040-3

 技術參數

品牌：美國艾默生（中文），EMERSON  Network Power(英文)

型號/MODEL：HD11040-3

交流輸入/AC INPUT： 380-400V~12A  3W+PE  45HZ-65HZ

直流輸出/DC OUTPUT： 110V-----40A

模塊外形尺寸（長×寬×高）：466mm×139mm×288mm

模塊重量：5kg 毛重10kg

用途

適用于配電房直流屏用于充電的模塊，也有人稱這為高壓房直流屏的模塊。

模塊主要功能

 1．保護功能

 1）輸入過/欠壓保護

 模塊具有輸入過/欠壓保護功能。當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。

 2）輸出過壓保護/欠壓告警

 模塊具有輸出過壓保護欠壓告警功能。當輸出電壓大于325±5Vdc時，模塊保護，無直流輸出，保護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。

 當輸出電壓小于198±1Vdc時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。

 3）短路回縮

 模塊具有短路回縮功能。當模塊輸出短路時，輸出電流不大于40％額定電流。短路因素排除后，模塊自動恢復正常輸出。

 4）缺相保護

 模塊具有缺相保護功能。當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出***電流。

 5）過溫保護

 模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。

 6）原邊過流保護

 異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。

 2．其它功能

 1）風扇溫度控制

 模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。

艾默生充電模塊：HD22010-2,HD22010-3,HD22020-3,HD22005-3A

HD11040-3,HD11020-3,HD11010-3A,HD11010-5

ER22010/T,ER22020/T,ER22005/S

ER11020/T,ER11040/T,ER11010/S

監控模塊：PSM-E01,PSM-E02,PSM-E10,PSM-E11,PSM-E20

EMU10,EAU01,EGU01,EDU01

采樣盒 ：PFU-2,PFU-3,PFU-12,PFU-3

防雷器 ：C級防雷器VH40TA385M D級防雷器SPD12Z
