設計說明

一.產品設計技術特性

二.結構簡介:

1）結構特點：

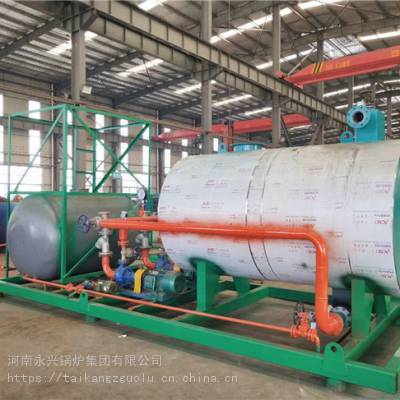

YY(Q)W- 700Y(Q)型有機熱載體爐系臥式三回程圓筒形結構，采用進口燃燒機中心燃燒形式。其受熱面由φ51×3mm的20(GB3087-2008)無縫鋼管制造。進出口聯箱采用20(GB3087-2008)，φ108×4.5mm的無縫鋼管制造。

   經水動力計算爐管總壓降為0.13MPa

根據設計規范參數，我們通過計算選定循環油泵流量為50m³/h，據此可以計算確定輻射受熱面的介質流速為2.62m均大于2m/s，對流受熱面的介質流速為2.62m均大于1.5m/s，并且爐內循環阻力遠小于循環泵對介質的壓力，這完全符合TSG G0001-2012《鍋爐安全技術監察規程》和GB/T17410-2008《有機熱載體爐》中的有關規定。

2）工藝要求：

根據本公司現有工藝裝備條件，可以滿足該型熱載體爐的制造工藝，但須遵守以下要求：

a）整個制造過程符合TSG G0001-2012《鍋爐安全技術監察規程》以及GB/T17410-2008《有機熱載體爐》中的相關規定。

b）各盤管焊接必須采用氬弧焊，焊后進行無損檢測，探傷比例應符合GB/T17410-2008《有機熱載體爐》中第5.3.4條中的規定。

c）單程盤管制作完畢后，應作水壓試驗，試驗壓力為2.0MPa，保壓時間為10-20s。試壓合格后，方可進入組裝工序。

d）本體組裝完成后，應作水壓試驗，試驗壓力為1.5MPa，保壓時間為20min。試壓合格后用壓縮空氣進行吹凈、封口，嚴防雜物入內。

e）鍋爐的安裝和驗收應符合GB50273-2009《鍋爐安裝工程施工及驗收規范》的有關規定。

3）輔機配套

4）自動控制

  a)出口油溫顯示控制,報警XMT-122

  b)壓差顯示控制,報警XTM-2004

  c)高位槽(膨脹槽)液位控制,報警UQK-02

  d)進出油溫顯示XMT-12

三.材料標準審查

1.加熱爐受熱面管子均采用20鍋爐用無縫鋼管,其機械性能和化學成份符合GB3087-2008《低中壓鍋爐用無縫鋼管》的要求。

2.鍛件符合NB/T47008-2010《承壓設備用碳素鋼和合金鋼鍛件》。

3.加熱爐受壓元件的焊接材料其化學及機械性能符合NB/T47018-2011《承壓設備用焊接材料訂貨技術條件》。

4.原材料入廠檢驗符合JB/T3375-2002《鍋爐用材料入廠驗收規則》。

四.產品標準化及技術文件的標準審查

1.YY(Q)W- 700Y(Q)型有機熱載體爐的設計,主要零部件的材料及制造技術條件均符合有關***和部頒標準的規定。

2.標準審查

 1）加熱爐型號的編制參數符合GB/T17410-2008《有機熱載體爐》標準。

  2）加熱爐的設計符合TSG G0001-2012《鍋爐安全技術監察規程》及TSG G0002-2010《鍋爐節能技術監督管理規程》。

  3.強度計算按GB/T9222-2008《水管鍋爐受壓元件強度計算》進行。

  4.煙氣黑度<1級,符合GB13271-2001《鍋爐大氣污染物排放標準》。

安 裝 說 明 書

一、概述

 有機熱載體爐（簡稱加熱爐）是一種新型的供熱設備，以煤、油、氣為燃料及煙道氣為熱源，以導熱油（如L-QB、L-QC、L-QD等）為熱載體通過循環油泵強制熱載體液相循環，將熱量輸送給用熱設備后，再返回加熱爐重新加熱的高溫、低壓、節能設備，供熱溫度可高達340℃，而一般在工作壓力1.0MPa以下，因?yàn)楣ぷ髟谝合酄顟B(tài)，***。

 本廠為A級國家鍋爐和一、二類壓力容器***生產廠家，具有多年的生產經驗和較好的冷、熱加工、焊接、無損檢測等方面的技術力量及手段。我廠生產的有機熱載體爐系列產品，具有技術***、節能高效、***的特點。歡迎您選用我廠有機熱載體爐系列產品，我廠將為您提供真誠優良的技術服務。

二、產品特點

1、高溫低壓，能在較低的運行壓力下獲得較高的工作溫度。液相輸送熱能，在小于340℃時的導熱油較水的飽和蒸汽壓小70～80倍，用熱設備承壓條件可大大降低，降低設備成本。

2、結構合理，技術***，占地面積少，外形體積小，外形美觀，管理簡便，熱效***，具有***的節能效果和經濟效益，與國外同類產品相比，結構有獨特之處，爐型有立式、臥式。

3、受熱面布置合理，導熱油使用壽命長。煙氣排放符合國家環境保護標準GB13271-2001《鍋爐大氣污染排放標準》的要求。

4、溫度調節***可靠，配有完整的運行控制和安全監測裝置，自動化程度高，工人勞動強度低。

5、節能降耗，與蒸汽供熱相比可節能1至1.5倍，與電加熱相比可節能0.8至1.3倍，節約運行成本明顯。

三、應用范圍

有機熱載體爐具有供熱溫高度、工作壓力低、節約能源的特點，可廣泛應用于多種工業加熱過程。代替電、蒸汽等加熱，提高生產率。

（1）石油化學工業：聚合、熔融、縮合、蒸餾、脫H_2、強制保溫。

（2）油脂工業：脂肪酸蒸餾、油脂分解、濃縮、酯化、真空脫臭 。

（3）合成纖維工業：聚合、熔融、紡絲、延伸、干燥。

（4）紡織印染行業：熱定型、熱熔染色、焙烘、軋光、烘干、熱風拉幅。

（5）塑料及橡膠工業：熱壓、熱延、擠壓、硫化成型、軋光、噴射注機、膠漿攪拌機、傳送帶式烘干機。

（6）造紙工業：干燥、波紋紙加工、軋光機、涂膠漿輥筒。

（7）木材工業：多合板、密度板熱壓成型、木材干燥、汽蒸設備。

（8）建材工業：石膏板烘干、瀝青加熱、瀝青混凝土、乳化瀝青、混凝土構件養護、干燥設備、油氈生產線。

（9）機械工業：噴漆印花烘干、裝配處理、清洗烘干。

（10）食品工業：烘烤面包、烘干餅干、蒸煮鍋、高壓釜、傳送帶式烘干機。

（11）空調工業：工業廠房及民用建筑采暖。

（12）電器設備工業：軋光機、壓板機、真空鍋、烘干機。

（13）煉焦工業：儲氣罐、混合站、分配站。

（14）金屬和鑄造工業：脫脂池、磷酸鹽處理設備、焙烘機（房）、砂芯烘干。

（15）洗滌劑工業：蒸煮鍋、高壓釜、傳送帶式烘干機、脂肪分解設備、蒸餾塔。

（16）脂肪和油漆工業：高壓釜、干燥機、蒸餾罐、蒸煮設備。

（17）汽車工業：遂道式烘房、脫脂浴池、磷酸鹽處理設備。

（18）碳素工業：石墨電極、碳素制品、瀝青溶化、混捏鍋加熱、擠壓成型。

四、產品組成及工藝流程

1、產品組成：

  加熱爐由燃燒系統、供熱系統、電氣系統所組成。本廠為客戶成套供應加熱爐的主機和輔機以及有關的技術文件。

⑴燃燒系統：

 ①燃煤爐包括：燃燒室、鼓風機、引風機、除塵器、省煤器、常壓節能器、上煤機、出渣機、煙囪。

②燃油（氣）爐包括：儲油（氣）罐、燃燒器、燃燒室、常壓節能器、煙囪等。

③ 煙道氣余熱爐包括：爐體、煙囪。

⑵供熱系統包括：爐體、儲油槽、膨脹槽、循環泵（兩臺其中一臺備用）、注油泵、過濾器、油氣分離器等。

⑶電器系統包括：電器控制器及其檢測儀表。

⑷技術文件：安裝和使用說明書、強度計算書匯總表、產品質量證明書、產品出廠清單、總圖、本體圖、監測儀表安裝圖、有機熱載體爐供熱工藝流程示意圖、有機熱載體爐基礎圖。

2、設備功能簡介

（1）用熱設備

用熱設備中被加熱物料的需要溫度，決定了導熱油的工作溫度，導熱油的溫度要比被加熱物料的溫度高，其溫差越大，所需的加熱面積越小，溫差大必然使導熱油溫度高，而某些化工物料在高溫下易裂解、焦化，因此，選用溫差大小應根據具體情況確定，以免使導熱油超過使用溫度，或損壞被加熱物料。

（2）有機熱載體爐是加熱系統的關鍵設備。有機熱載體爐一般采用管式爐，為避免超溫結焦，導熱油在爐管內的流速不宜太低，但流速太高會增加流動阻力，多消耗循環泵壓頭及功率。

 有機熱載體爐排煙溫度較高，一般在300-400℃。較大爐型應加省煤器、空氣預熱器，以提高熱效率，節約能源消耗。

（3）循環油泵

本系統采用RY系列熱油循環泵，密封可靠，無泄漏，是導熱油爐強制循環的動力。要求每臺熱油爐配置兩臺熱油循環泵。

（4）膨脹槽（高位槽）

膨脹槽用作導熱油因溫度變化而產生體積變化的補償，從而穩定系統導熱油的壓力，同時，還可以幫助系統脫水排汽。因此，膨脹槽應設置在比系統設備或管道高出3米標高以上處。

膨脹槽為常壓容器，設有與大氣相通的排氣孔，溢流口，以及為確保系統安全工作的低液位報警裝置。

膨脹槽內導熱油的存量控制應是：當系統在室溫時，只有1/3容積的充滿度；而當系統處于運行溫度時為2/3的容積充滿度。

正常工作時應保持高液位狀態，當突然停電或油泵發生故障而需緊急停爐時，可以將冷油置換閥打開，此時，高位槽的冷油利用其位能流經爐管排入儲油槽，從而防止?fàn)t管及導熱油超溫過熱。
