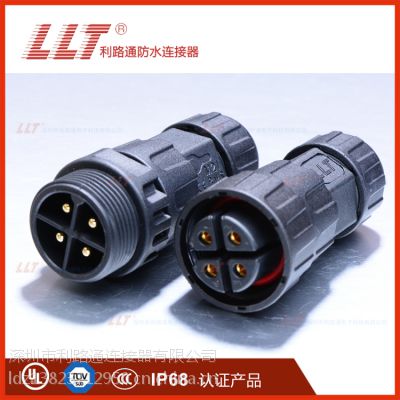

| 品牌：LLT | 型號：M25-4P | 加工定制：是 |
| 材質：尼龍 | 用途：LED 汽車 工業設備接頭 輪船 戶外路燈防水連接器 | 防水等級：IP68 |
M25連接器規格：
1：外觀、環境描述
1.1 外形參考尺寸(長×寬×高)(mm)：以實物為準（圖紙僅供參考）。
1.2 使用環境條件
工作溫度: -25℃～105℃ 貯存溫度: -25℃～85℃ 大氣壓力: (86～106) KPa
相對濕度: ≤90% 防水等級：IP68
2：產品結構描述
2.1 接線方式：螺絲夾線式。2.2 入線直徑：Φ13mm
2.3 連接器接觸件及鍍層：銅，Φ2.4mm,鍍金。2.4 接觸件塑膠：尼龍，260℃耐溫，V-0級阻燃。
2.5 防水膠圈：硅膠。2.6 灌膠：環氧樹脂。
3：測試
3.1 抗電強度：按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）AC
1500V / 50Hz，經1min而無擊穿或飛弧現象，超漏電流小于2mA。
3.2 絕緣電阻： 按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）DC 500V，絕緣電阻大于1000MΩ。
3.3 接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mΩ。
3.4 鹽霧測試：未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的氯化鈉溶液，
溫度35±2℃的中性鹽霧試驗48h后，不出現影響性能的腐蝕。
3.5 防水性能：常溫常壓下，防水連接器公母插合并裝好螺母，置入1m深清水中,試驗時間4h，連接器內部無
滲水現象。在常溫常壓下涼置30min，測試達到3.1、3.2、3.3要求。
3.6 接觸件分離力：單孔分離力為1.0-4.0N。
3.7 機械壽命：按照GJB1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微
磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.3的要求。
3.8 互配性：同一型號規格的自由連接器與固定連接器應能完全插合和分離。
3.9 環境適應性：產品在經受表1所述條件的試驗后應滿足表1所規定的要求。
3.10 試驗方法：除另有規定外，常溫常壓均指溫度15℃～35℃,相對濕度45%～75%,大氣壓86KPa～106KPa
防水連接器M25的規格參數：
防水接頭2芯：額定電流：3***，額定電壓：500V，耐壓：1500V，接觸電阻：<5mω，絕緣電阻：>2000MΩ，線徑：φ12.5mm，外殼材料：尼龍加纖；
防水插頭3芯：額定電流：3***，額定電壓：500V，耐壓：1500V，接觸電阻：<5mω，絕緣電阻：>2000MΩ，線徑：φ12.5mm，外殼材料：尼龍加纖；
防水連接器4芯：額定電流：3***，額定電壓：500V，耐壓：1500V，接觸電阻：<5mω，絕緣電阻：>2000MΩ，線徑：φ12.5mm，外殼材料：尼龍加纖
防水連接器5芯：額定電流：20A，額定電壓：500V，耐壓：1500V，接觸電阻：<5mω，絕緣電阻：>2000MΩ，線徑：φ12.5mm，外殼材料：尼龍加纖
防水連接器6芯：額定電流：20A，額定電壓：500V，耐壓：1500V，接觸電阻：<5mω，絕緣電阻：>2000MΩ，線徑：φ12.5mm，外殼材料：尼龍加纖
