【蘇州岡威LED燈管老化線免費培訓-LED日光燈成品測試線】-13316835080

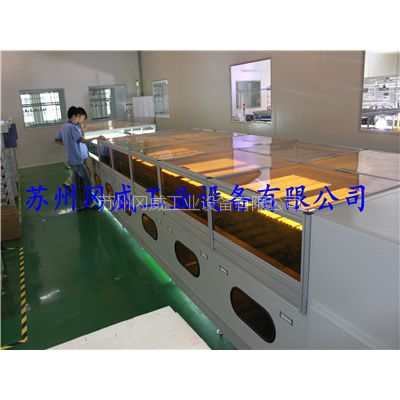

LED燈管老化線技術方案

一、項目：LED燈管老化線

二、規格：L12000×W1860×H800MM

三、結構形式：采用環型鏈條輸送，鏈板式老化,變頻調速

四、功能特點：

1.本設備專用于交流LEDT8/T10燈管(0.6-1.5米)成品檢測老化。通過高壓、常壓、低壓、高溫、漫游、波動等模擬電網電壓對線體上燈具進行老化測試,檢查燈管/球泡燈有無不亮、頻閃、色差、外觀及其它不良品質等現象。

2．本老化線為上、下層同時老化，上層設置為三個電壓區及一個無電操作區；下層設置為三個電壓區，共七個區域。

3．采用隔離變壓器功能，提高操作安全系數和***防護。

4．動力系統采用變頻無級調速系統，操作簡單方便。

5．具備節拍沖擊功能，通電和斷電時間分別可調。

6．具備漫游功能，各種漫游電壓通電時間分別可調。

7．具有靜止老化功能,在線體不運行的情況下，進行通電老化。

8．通電亮度：目測。

9．采用觸摸屏和可編程控制器PLC作為控制系統，并裝超溫聲光報警功能。

10．本線設計負載功率為每塊鏈板：120W/220V,嚴禁違規超負荷作業!

五、主要機件結構與配電裝置：

1．機身機架：機架采用40×40方管組焊制作，機身導軌采用鋁合金型材，側封板為δ＝彩1.2mmA3冷軋板折邊成型制作，封板嵌有玻璃觀察窗，機腳采用鍍鋅可調腳杯。

2．燈管鏈板:

（A）采用δ1.2MMA3冷板折邊成型,規格為:L1650*148MM/塊,(全線共配142塊鏈板,以全線總長12米計，燈管每板配裝8套 LED-T8燈座,一次老化數量：142*8=1136支/批次。

（B）每塊板座下配裝有一個高靈敏度、用以短路保護的小型單級斷路器。

（C）燈管鏈板設計有兩檔轉換開關（便以對單頭或雙頭通電的燈管進行老化）。

        （D）每塊鏈板上固定與移動滑塊。

3．燈座： LED燈座為T(mén)8旋轉式,裝拆靈活方便.接觸良好可靠。

4．動力裝置：動力采用2HP電機，配齒輪減速機，變頻無級調速。

5.輸送鏈條：采用C212A單側雙節距鏈條。

6.導電配置：采用銅排導電軌式。采用絕緣電木板與銅排組合成的導電軌道分別安裝線體兩側,經鏈板上的導電銅塊與導電軌完全接觸的通電的方式進行運作

7.下層1M加熱區：加熱器采用電熱管，配智能數顯溫控器+固態繼電器精密控制，溫度為室溫-60℃可 調，具有超溫聲光報警功能。

8.電控配置：配落地式電控柜一個，總開關為漏電保護斷路器，超過人身安全漏電系數即跳閘自動切斷總電源，采用可編程控制器PLC+觸摸屏作為控制系統，全線電器配置如下：

9.急停開關：在取、裝燈管段，在線體的兩側各配有一個急停開關，用以緊急時啟用安全保護裝置。

   10.遮光板：全部用有機玻璃封頂，用于減少老化測試時燈具的強光對人體的傷害，亦防止外露部份被作業人員有意無意的觸摸，避免作業中出現的安全隱患。

   11.顏色：線體外觀為電腦白色、鏈板為黑色烤漆。
