1、概述

    嵌入式安裝電能計量裝置是針對電力系統、工礦企業、公用設施的電能統計、管理需求而設計的一款智能儀表，集成了全部電力參數測量及全面的電能計量及考核管理，提供上24時、上31日以及上12月的各類電能數據統計。帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，并具備報警輸出。帶有RS485通信接口，采用MODBUS-RTU協議，可廣泛應用于各種控制系統，SCADA系統和能源管理系統中。

2、產品規格

型號 功能特性		AEM96	AEM42
顯示方式		液晶屏
參 數 測 量	三相電壓	■	■
	三相電流	■	■
	電網頻率	■	■
	有功功率	■	■
	無功功率	■	■
	視在功率	■	■
	功率因數	■	■
	零線電流		■
	電壓總諧波		■
	電流總諧波		■
	需量	□	□
電 能 計 量	有功電能	■	■
	無功電能	■	■
	復費率電能	□	□
	歷史電能統計	□	□
開關量	2DI/2DO	□
	4DI/2DO		□
通訊	RS485/Modbus-RTU	■	■



注  1.“■”為標配功能；“□”為選配功能；

   2：復費率電能：2套時段，4費率、12日時段、電能數據歷史統計功能、需量及發生時間、開關量，支持報警輸出。

3、技術參數

型號 參數			AEM96	AEM42
接線方式			三相三線、三相四線
測 量	電 壓	參比電壓Un	AC220V、AC100V、AC57.7V
		測量范圍	0.7Un~1.3Un
		極限電壓	1.9Un
		功耗	<0.05VA(單相)
		阻抗	>2MΩ
		精度等級	RMS精度0.2
	電 流	測量范圍	1.5(6)A
		功耗	<0.05VA(單路額定電流)
		精度等級	RMS精度0.2
	功率		有功、無功、視在功率，精度0.5
	電網頻率		45～65Hz，精度0.2
計 量	電能		有功電能 (準確度等級0.5S) 無功電能(準確度等級2級)
	時鐘精度		≤0.5s/d
數 字 信 號	電量脈沖輸出		1路有功光耦輸出、1路無功光耦輸出
	開關量輸出		2路繼電器輸出
	開關量輸入		2路光耦輸入（96型）4路光耦輸入（42型），有源+12V
通 信	接口與通信規約		RS485口: Modbus RTU規約
	通信地址范圍		Modbus RTU:0~ 247;
	波特率		選配低速（支持600bps~9600bps）或高速（600bps~38400bps）
環 境	工作溫度		-25℃~+60℃
	極限工作溫度		-35℃~+70℃
	相對濕度		≤95℅（無凝露）
工作電源			交直流兩用電源(范圍：AC85V~265V，DC100-380V) 功耗：≤1W，2VA



4、外形及開孔尺寸（單位：mm）

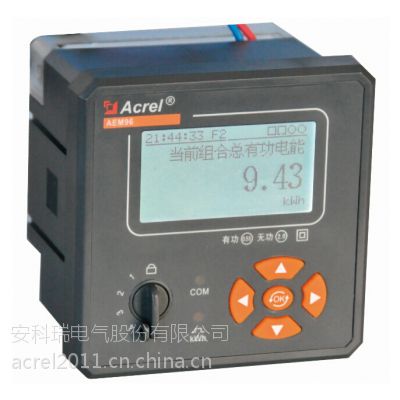

●AEM96嵌入式電能安裝電能表



            主視圖                      左視圖                開孔尺寸

●AEM42嵌入式電能安裝電能表



主視圖                    左視圖                  開孔尺寸



3.5 接線端子

●電壓、電流信號端子



三相四線 (3CT)                         三相三線 (2CT)



三相四線 (3PT、3CT)                     三相三線(2PT、2CT)

● 開關量輸入/輸出端子



開關量輸出               96型 開關量輸入           42型開關量輸入

● 電源端子、零線電流信號端子、RS485通訊端子、脈沖輸出端子
