概 述

1.1 裝置簡介

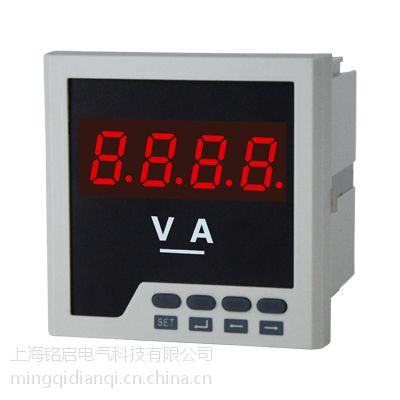

直流智能電力測控儀是一款廣泛應用于電力系統自動化監控、建筑物自動化系統、工廠能源管理系統等領域的智能化多功能電力參量測控裝置，可以直接用作電參量測量儀表，也可以同時對最多1路無源開關量進行監視。 具有2路繼電器輸出。直接針對一回線路設計，能夠完成一回線路的二遙及測量功能。 具有面向用戶的開放式通信協議，采用RS485通信接口支持MODBUS-RTU，能非常方便靈活地與各類計算機監控系統實現信息交換。

1.2 總體特點

• ●        多功能電力測控儀采用當前的8位微處理設計而成，集合全面的直流電參量測量/顯示、能量累計、數字輸入/輸出與網絡通訊于一身。每個儀表可測量4個電參量，可單獨使用，亦可作為電力監控系統（ SCADA）之前端元件； 用以監測、收集系統信息。通過標準的RS-485 串行通訊接口及雙絞線配線，即可實現數據的遠程交換。
• 顯示模塊采用高亮、高清晰、標準化的數碼管，標識清楚， 一目了然， 顯示直觀、易學易用。顯示切換與菜單設置操作方便，運行狀態和電度值有掉電保功能護。所有測量數據均可通過按鍵輕松翻閱， 需設置的各參數既可通過面板按鍵進行，亦可通過通訊寫入。
• 保護控制可邏輯編程，二次設計方便。
• 裝置機箱按標準尺寸設計，高標準電磁兼容性、抗振、防塵密封設計，可適合于環境條件惡劣的現場運行；

2： 技術條件

2.1環境條件

 裝置在以下環境條件下能正常工作：

● 工作溫度：     -10℃~+50℃，24小時內平均溫度不超過35℃

● 貯存溫度：     -20℃~+70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后，裝置能正常工作。

● 濕度：         最濕月的月平均相對濕度為95%，同時該月的月平均***溫度為25℃且表面無凝露。溫度為40℃時，平均相對濕度不超過50%。

● 大氣壓力：     80kPa~110kPa

● 使用場所：     不得有火災、爆炸、腐蝕等危及裝置安全的危險和超出本說明書規定的振動、沖擊和碰撞。

2.2絕緣性能

● 絕緣電阻：     裝置電源回路、交流回路、開出回路、開入回路、外殼相互之間用開路電壓500V的兆歐表測量其絕緣電阻值，正常試驗大氣條件下，  各回路絕緣電阻不小于5MΩ

● 介質強度：     在正常試驗大氣條件下，裝置電源回路、開出回路、外殼相互之間能承受頻率50Hz，電壓1.6kV，歷時1分鐘的工頻耐壓試驗而無擊穿現象。

● 沖擊電壓：       在正常試驗大氣條件下，裝置電源回路、開出回路、外殼相互之間能承受1.2/50?s的標準雷電波短時沖擊電壓試驗，開路試驗電壓達到國標浪涌抗擾度試驗Ⅲ級標準。

● 濕熱性能：       耐濕熱性能符合GB726

2.3電磁兼容性

● 脈沖群干擾：      裝置能承受GB/T14598.13（eqv IEC60255-22-1）規定的Ⅲ級脈沖群干擾試驗。

● 靜電放電干擾：    裝置能承受GB/T 14598.14（idt IEC60255-22-2）規定的Ⅲ級靜電放電干擾試驗。

● 輻射電磁場干擾：  裝置能承受GB/T 14598.9（idt IEC60255-22-3）規定的Ⅲ級輻射電磁場干擾試驗。

● 快速瞬變干擾：    裝置能承受GB/T 14598.10（idt IEC60255-22-4）規定的Ⅲ級快速瞬變干擾試驗。

2.4機械性能

● 振動：            裝置能承受GB/T11287（idt IEC60255-21-1）規定的I 級振動響應和振動耐受試驗。

● 沖擊和碰撞：      裝置能承受GB/T 14537（idt IEC60255-21-2）規定的I 級沖擊響應和沖擊耐受試驗，以及I 級碰撞試驗。

2.5 額定參數

● 裝置電源：        AC/DC85~265V交直流通用

● 直流電流：        500MA以下或75MV分流器

● 直流電壓：        100/V，110V，380/V，380V或其它

2.6主要技術指標

2.6.1 功率消耗：

●  裝置電源:        正常工作不大于3W，動作時不大于4W

● 直流電壓回路:     不大于0.5VA/相

● 直流電流回路:     額定電流***時，不大于0.3VA/相

                     額定電流1A時，不大于0.1VA/相

2.6.2采樣回路***工作范圍：

● 測量電壓：       (0.02~1.2)Un

● 測量電流：       (0.01~2)In

2.6.3越限報警動作時間值及誤差

● 動作時間：        ≤50ms±3%

2.6.4測量精度

● 電流、電壓：      0.2級

● 功率：           0.5級

● 電能：           1.0級

● 模擬量輸出：      0.5級，負載能力≤300歐姆

2.6.5過載能力

● 直流電流回路:     2倍額定電流下連續工作，超過2倍額定電流不測量電參數,顯示告警錯誤

20倍額定電流下允許10s

                     40倍額定電流下允許2s

●直流電壓回路:      1.2倍額定電壓下連續工作，超過1.2額定電壓不測量電參數，顯示告警錯誤
