霍爾電流傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換，通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集，廣泛應用于電流監控及電池應用、逆變電源及太陽能電源管理系統、直流屏及直流馬達驅動、電鍍、焊接應用、變頻器，UPS伺服控制等系統電流信號采集和反饋控制，具有響應時間快，電流測量范圍寬精度高，過載能力強，線性好，抗干擾能力強等優點。

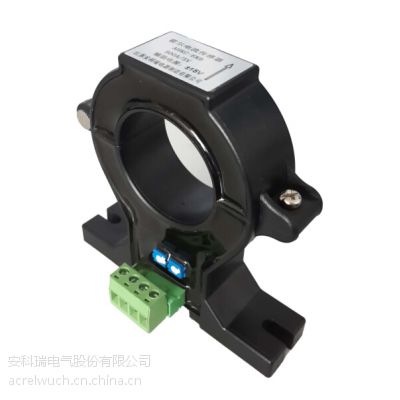

1 開環霍爾電流傳感器

1.1.1 型號說明



1.1.2 技術指標



1.1.3  開口式開環霍爾電流傳感器

 1.1.3.1 規格尺寸











1.1.3.2 規格參數對照表



注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請注明。



1.2 閉口式霍爾電流傳感器

1.2.1 規格尺寸







1.2.2 規格參數對照表



注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請注明。



1.2.3 接線方式

1.2.3.1 霍爾開口/閉口式開環電流傳感器

接線端子定義



1.2.3.2 霍爾（真有效值）電流傳感器

接線端子定義





2 閉環霍爾電流傳感器

    閉環霍爾電流傳感器又叫霍爾磁平衡式電流傳感器，它是在上述原理的基礎，加上了磁平衡原理，即集磁環將原邊電流所產生的磁場聚集后，作用于霍爾元件，使其有電壓信號輸出，經放大輸入到功率放大器，輸出補償電流流經次級補償線圈。級次線圈產生的磁場與原邊電流產生的磁場相反，因而補償了原邊磁場，使霍爾輸出逐漸減小，當原次級磁場相等時，補償電流不再增大，這就是磁平衡原理。這種線路主要由磁電轉換部分、放大電路部分及驅動補償線路部分等組成。

2.1 型號說明



2.2 規格尺寸

2.2.1 AHBC-LTA外形尺寸



2.2.2 AHBC-LT1005外形尺寸



2.2.3 規格參數對照表



注:輸入電流交直流均可測量，訂貨時請注明。



2.2.4 接線方式

接線端子定義



注：①模擬量輸出地需要和電源地連接。

       ②請選擇正確的電流流入方向。



3 直流漏電流傳感器

    直流漏電流傳感器是一種利用磁通門原理（Flux gate）將被測直流電流轉換成與該電流成比例輸出的直流電流或電壓信號的測量模塊，原副邊之間高度絕緣。通常輸出標準的直流DC 4-20mA、 DC0-5V、DC0-10V等信號，此標準信號可以被多種采集設備采集，如PLC、RTU、DAS卡等，用于多種電流監控的場合。漏電流傳感器環繞安裝在直流回路的正負出線上，當裝置運行時，實時檢測各支路傳感器輸出的信號，當支路絕緣情況正常時，流過傳感器的電流大小相等，方向相反，其輸出信號為零；當支路有接地時，漏電流傳感器有差流流過，傳感器的輸出不為零。因此通過檢測各支路傳感器的輸出信號，就可以判斷直流系統接地支路。該原理選線精度高，不受線路分布電容的影響。

3.3.1 型號說明



3.3.2 規格尺寸



3.3.3 規格參數對照表



3.3.4 接線方式

接線端子定義





4 直流電壓傳感器

    ACTDS系列直流電壓傳感器是一種利用光電隔離原理將被測直流電壓轉換成將原邊電壓轉換成與原邊電壓成比例輸出的直流電流或直流電壓信號的測量模塊，原副邊之間高度絕緣，具有高***度、高線性度、高集成度、體積小結構簡單、長期工作穩定且適應各種工作環境的特點。廣泛地應用在電力、石油、煤礦、化工、鐵路、通信、樓宇自控等行業的電氣設備的系統控制及檢測。

★用于測量直流電壓

★響應速度快

★過載能力強

★***度高

★DIN導軌安裝

★原副邊3.5kV高度絕緣

4.1 型號說明



4.2 技術指標



4.3 規格尺寸



4.4 接線方式

了解更多請聯系我們！

安科瑞電氣股份有限公司吳春紅

電話： 021-69156319

移動：18702111910

傳真: 021-69158302

在線咨詢QQ：2880263326

郵箱：2880263326@qq.com

地址：上海市嘉定區馬東工業園區育綠路253號
