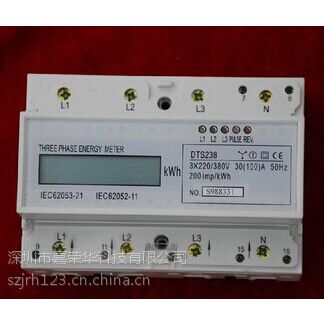

三相導軌式電能表

一、概述

 嘉榮華DT(S)S238-7系列三相導軌式電能表是我國推出的新型產品，其采用了***的專用雙向電能計量數字電路芯片及SMT制造工藝，用于計量三相交流電路中的有功或無功電能，采用計數器顯示，其特點是雙向功率測量技術、防竊電、高精度、高可靠性、高過載、功耗低、重量輕、低成本。采用35mmDIN標準導軌式安裝，符合DINEN50022標準。7極寬度（模數12.5m），符合JB/T7121-1993標準。廣泛用于斷路器安裝箱，成套設備。

二、技術參數

準確度等級：有功1.0

額定頻率：50Hz/60Hz

功率消耗：

電壓電路≤1w和10VA（單相）,電流電路≤1VA（單相）

環境條件：

標定工作溫度-25~+55℃，

極限工作溫度-40~+70℃

相對濕度≤85%

凈重：三相三線約0.6kg 三相四線約0.7kg

三、產品特點

1、雙向有功電能表，長期工作不需要調校，精準度高。

2、三相電源供電，一相或兩相斷電，計量準確性不受影響。

3、寬電壓、寬電流、寬工作溫度范圍，環境適應能力強。

4、5+1步進計數器顯示或者5+1 6+1 5+2 LCD數字顯示。

四、三相電子式電能表工作原理框圖

五、安裝使用

1、電能表在出廠前經檢驗合格，并加鉛封，即可安裝使用。

2、電能表應安裝在室內使用，安裝表的底板固定在堅固耐火的墻上，建議安裝高度為1.8米左右，空氣中無腐蝕性氣體。

3、電能表應安裝接線盒上的接線圖進行接線，用銅線或銅線頭接入。

4、電能表外形及安裝圖如圖4所示。

5、運輸儲存

6、電能表運輸和拆封不應受劇烈沖擊，應根據GB/T15464-1995?儀器儀表包裝通用技術條件?的規定運輸和儲存。

7、保存電能表應在原包裝內，保存的地方環境溫度為0-40°C,相對濕度不超過85%,空氣中無腐蝕性氣體。

8、電能表在倉庫里保存，應放在臺架上,疊放高度超過5層。拆箱后，單只包裝的電能表疊放高度不超過5只。

9、***期限

電能表自出廠日期起十八個月內，在用戶遵守本說明書規定內要求，并在制造廠鉛封完好的情況下，發現電能表不符合***所規定的要求時，制造廠給予免費修理或更換。

五、應用場所

嘉榮華三相導軌式電能表因其微型化的結構，可方便其與微型斷路器一起使用，所以一般安裝于終端照明箱內，為低壓照明終端的電能計量提供了***解決方案。另外因其輕巧，安裝方便，故可廣泛應用于樓宇、商場、會展中心、學校、機場、港口及工廠等場所。
