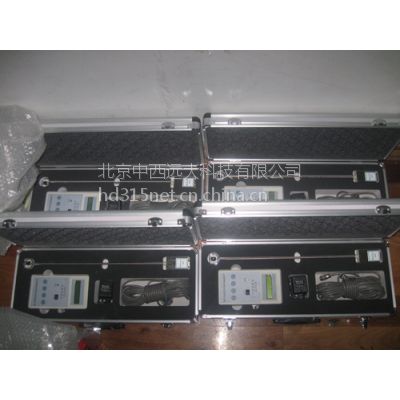

直讀式流速流量測算儀型號:XM003/LS130-A    庫號：M402766

直讀式流速流量測算儀使用說明書
每次請將電池電用完后再充.（本機有過放過充保護）
直讀式流速測算儀
直、讀式流速流量儀（簡稱直讀式流速儀）是廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。
LS130-A型流量流速儀可配套流速旋漿傳感器, 該傳感器是采用的技術于2004年底研制成功，旋漿螺旋角、螺距、制作工藝和材料等都進行了重新設計，旋漿直徑分別為Φ15mm和Φ12mm(旋漿反光面采用的電鍍工藝，損，信號強)，起動流速≤1cm／s，起動流速、測速范圍、線性度、同心度、率定系數和均方差等指標均較以往傳感器有很的改進和提高。 流速測量范圍：1～400cm／s。 采樣時間：1～99秒任選;
圖1. 便攜式流速儀安裝圖
箭頭為水流方向
該儀器結構簡易、輕巧方便、耗電省、功能、自動化程度高、，符合明渠流量測量標準，配置80度高溫旋槳，是目前的便攜式流速測量儀器。
一．儀器的技術要求：
KN
測速公式：V ＝ ——————— ＋ C(m/s)(自動計算)
T
儀器編號：????＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿
測速范圍：0.01-4.00 m/s (可到5.00m/s)
測流誤差：≤1.5%
顯示屏：4×16位液晶顯示
測量方式：測桿測量
溫度范圍：－20℃- 50℃
電源：DC8.4V鋰離子充電電池,充滿后可連續工作40小時以上.
二．測量原理：本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量 Q＝V·S（S為斷面面積）
1. 流速測定：
測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：
KN
V＝———————— ＋ C（m/s）
T
式中：V：測流時段內平均流速（m/s）
K：槳葉水力螺距 C：流速儀常數
T：測流歷時（單位為S）N：T時段內信號數
本儀器使用時，K 、C均為常數，測流時，只要測出T和N，即可算出流速。
2. 流量的計算：
流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。
三．儀器的操作使用：
ZMLSY-1.0 7.2V
K=.0288 1V=0.000
T=100 0N0000.0
Q=000000.000m3h
正常時，插上插頭開機，拔出關機，儀器電源即可通電顯示上次關機時所流速儀參數。參數設置如圖所示： 若參數與證書相同，即可進入測流。 圖1.測量顯示
上儀器共設3個按鍵：
菜單 啟.停 上移 右移
3.1 參數設置操作：
參數設置一：查看顯示屏是否與所用流速儀參數一致，若不一致，按MENU鍵進入
3.1.1 設置1，通過右移鍵和上移鍵修改顯示屏。如：C值為0.0150，則先操作右移鍵，使光標移位到C＝.0100處，按動上移鍵，每按一次加1，重復按動，直到光標所處位數的數值與要求值一致，即為C＝0.0150即可。
修改K值、測量時間T的方法同上，先按右移鍵移位，然后按上移鍵加數，直到正確為止。按錯后可重復上述操作。

顯示屏中，K與C系數請按鑒定證書的參數輸入：
T表示自動測量的測量時間單位秒
3.1.2 按菜單鍵進入設置2
設置2
自動 - 0
延時 - 3
斷面 - 01.005 m2
設置1
螺距 - K=.9710
常量 - C=.0170
歷時 - T=100.00
顯示屏中，自動為“0”符號表示自動測量，設置為“0”為自動測量，若需手動測量，應將該符號置為“1”。
顯示屏中，延時3秒，表示設置完進入測量界面，3秒鐘后，才開始處理自動測量。若是自動測量，儀器自動重復測次（間隔時間為延時時間）。若是手動測量，當需要測量時按啟停鍵進行測量與停止，待讀完數后，按一次啟停鍵，即可進行下一次測量。
斷面面積輸出：單位為平方米 設置后可以得出截面積的流量，公式Q＝V·S（S為斷面面
3.1.3版本號通訊顯示通訊方式（默認無通訊）
設置4
波特率 — 9600
停止位 — 1
校驗位 — N
通訊 — RS232
設置3
版本 —ZMLSY -1.0
型號 — 1206B
通訊 — RS232
3.2 測量數據
設置參數正確后,同時按‘右移鍵盤+上移’即可以保存參數并返回測量狀態；
進入測量狀態，顯示如圖所示：若是自動測量，儀器在每次測量完后，自動按公式計算出流速值并顯示1V=0.000M/S，固定顯示3-5秒后自動重復測量，但流速值將保持顯示到下一次測量結束。若是手動測量，每次測量完，待讀完數后，按一次啟停鍵，即可進行下一次測量。測量時，當信號到來，從顯示中可見到時間T開始計時，N開始計數，當時間T到達所設置時間后，再收到一個信號時，儀器自動關閉T、N，并自動計算出流速V，待顯示延時3-5秒鐘后，儀器自動啟動下一次測流，重復上述過程，在本次測量中，顯示上的V值為上一次的流速值，便于參考和記錄。
