開關量檢測單元DMU-64絕緣檢測IMU-32電池巡檢模塊BMU-19T 55綜合測量SPU-2廠家，開關量監測模塊DMU-32，IMU-64，BMU-24V，BMU-55，綜合測量單元SPU-3，交流采樣單元AMU-1，AMU-2，綜合測量單元ZHDY-3，ZHCL-3，ZHCL-2，電池巡檢DCXJ-19，DCXJ-55

監控器 PMU06G 4.3寸屏，內置3A（220V）/***（110V）硅鏈

充電模塊 ZE220D03WI-220AC單相AC220V輸入，輸出DC220V3A

ZE110D05WI-220AC單相AC220V輸入，輸出DC110V***

ZE48V06WI-220 DC220V輸入，輸出DC48V6A

ZE48V06WI-110 DC110V輸入，輸出DC48V6A

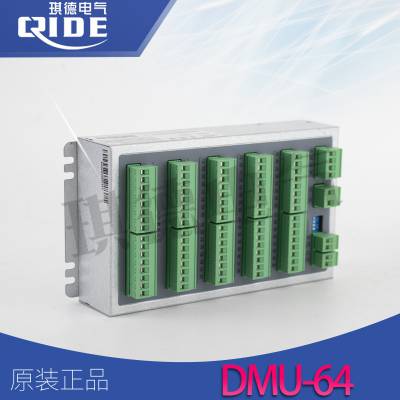

開關量單元DMU-64 可檢測30路開關量輸入，8路輸出

絕緣檢測單元IMU-32可檢測母線絕緣以及30路支路絕緣

電池巡檢單元BMU-19可檢測9只/18只單體電池電壓

產品名稱 規格型號 產品簡述

監控器PMU06G-48V4.3寸屏

充電模塊 ZE48V06WI-220 DC220V輸入，輸出DC48V6A

開關量單元DMU-64-48V可檢測30路開關量輸入，8路輸出

電池巡檢單元BMU-19-48V可檢測9只/18只單體電池電壓

我們公司專業從事高頻模塊化交直流電源模塊與系統的研發、生產及銷售為一體的高科技企業。
主要產品：
智能高頻開關直流電源系統、模塊化逆變電源、一體化電源、軌道交通專用電源、通信電源、充電樁，監控模塊，

新能源汽車充電站電源以及其他多種功率等級的工業電源產品。產品廣泛應用于電力、電廠、軌道交通、石化、冶金、新能源等領域，同時還出口到南美、東南亞、中東、東歐以及非洲等國家和地區
系統特點
2 采用高頻開關電源技術、模塊化設計、N＋1熱備份,方便安全
2 電壓輸入范圍寬，電網適應性強
2 充電模塊可帶電插拔，維護方便快捷
2 有可靠的防雷及電氣絕緣防護措施，確保系統和操作安全
2 采用大屏幕觸摸屏，點陣液晶顯示，CCFL背光，實現全漢化實時顯示及操作
2 可通過觸摸屏進行系統參數查詢、設置，人機界面友好，操作簡單方便
2 監控系統可自動完成對電池電壓、充放電電流及溫度補償?shù)墓芾�，確保電池工作在狀態，延長電池使用壽命
2 采用以微處理器為核心的集散式監控系統，模塊化設計，實施對電源系統全方位的監測和控制，實現“四遙”及無人值守
2 實時監測蓄電池端電壓、充放電電流，控制蓄電池的均充和浮充，具有電池過欠壓告警、電池過溫告警及過充保護等功能
2 系統具有對蓄電池溫度補償?shù)墓芾砉δ?br/>2 可采用一套監控系統管理雙組蓄電池組、三組充電裝置、母線分段，實現雙組電池獨立充電管理
系統工作原理
兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。充電模塊將輸入三相交流電轉換為直流電，給蓄電池充電，同時給合閘母線負載供電，另外合閘母線通過降壓裝置給控制母線供電。
系統中的各監控單元受主監控的管理和控制，通過通訊線將各監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
系統除交流監控、直流監控、開關量監控等基礎單元外，還可以配置絕緣監測、電池巡檢等功能單元，用來對直流系統進行全面監控。

絕緣監測儀 1
JYM-2絕緣監測儀
絕緣監測儀是PowerMaster智能高頻開關電力操作電源系統的組件，用于
主機監測電力操作電源系統的母線絕緣情況，從機監測系統輸出支路的絕緣情況。
工作原理
原理框圖
8-1所示。
RS485 交流信號 絕緣監測儀 R1 R2 Rs Vs C1 C2 放大電路 S1
設備1 設備n …
8-1 絕緣監測儀工作原理框圖
基本原理敘述
AD采樣，從
概述 3
（2uF），會影響支路接地電阻的檢測精度。JYM-2絕緣監
特點
實時監測和支路巡檢相結合，***監測的實時性。
RS485串行口，與監控上位機通訊。
可監測一段或兩段獨立運行的直流母線，對于母線電壓等級無需額外設置。
采用主從結構，每個從機可監測24個支路，單段母線多可帶16個從機，兩段
32個從機，滿配置時可巡檢24*32=768個支路；而且從機內部自帶
當支路電容較大時，具有自動電容補償功能，***支路接地電阻檢測的精度。
通過監控可以設置告警限，適應不同地區的氣候條件；
可以監測正負母線絕緣等值下降情況；
裝置內部具有自檢功能，便于維護。
概述 4
接口特性
主機接口
8-2所示。
告警輸出 母線段數撥碼 Ⅱ段母線輸入 Ⅰ段母線輸入 電源開關 互感器 信號輸入 校正端口 接從機
地螺
8-2 絕緣監測儀主機接口
概述 5
8-1。
8-1 主機接口說明
接口用途 使用說明
I段母線輸入 同時也是絕緣監測儀主機的工作電源。接合閘母線，注意極性
II段母線輸入 當監測兩段獨立母線時接入。接合閘母線，注意極性。監測一段
母線段數撥碼 監測兩段母線時撥碼開關的兩位都撥到ON，監測一段母線都撥
OFF
提供告警干接點
當I段或II段母線絕緣下降時，相應告警干接點動作。1、5是公共接點，4、8是一組常開接點，當I段母線絕緣告警時，該組接點閉合；3、7是另一組常開接點，當II段母線絕緣告警時，該

與上位監控通訊
監測一段母線時只需接一個PSM，監測兩段母線時接兩個PSM，兩個接口可互換（PSM可接任一個）
P1～P6 1～24#支路互感器信號輸入端口 互感器輸出的正負端要與端子的正負端相對應
從機R校正及電
假定饋出支路穿過互感器的方向?yàn)檎�，那么校正線要從ADJ端引出，從反方向穿過互感器后接到GND端（R校正時校正線無需方向性，若電容補償后發現電容仍然較大，則把校正線的兩個

為從機提供校正
相位信號 與從機的級聯端子“接上位機”相連。端子上下兩排連接的信號名稱要相互對應
主機接地用 接到機柜地上
從機接口
8-3所示。
地址撥碼 校正端口 從機級聯端口 接上位機 接下位機 接地螺釘
8-3 絕緣監測儀從機接口
8-2。
概述 6
8-2 從機接口說明
接口用途 使用說明
從機工作電源 從合母或控母取電，注意極性
從機地址撥碼 撥碼范圍為1～31，對應從機號為2～32#，具體撥碼方
顯示從機工作狀態 當從機整定或支路巡檢時每切換一個支路閃爍一次，其
1～24#支路互感器信號輸入端口 互感器輸出的正負端要與P1的正負端相對應
從機R校正及電容補
假定饋出支路穿過互感器的方向?yàn)檎�，那么校正線要從ADJ端引出，從反方向穿過互感器后接到GND端（R校正時校正線無需方向性，若電容補償后發現電容仍然
則把校正線的兩個接線端調換一下，再查看是否
從主機或***個從機取得校正及通訊、相位
與主機的接從機端子或***個從機的級聯接下位機端子相連。端子的上下兩排接線點要相互對應
為后一個從機提供校正及通訊、相位信號 與從機的級聯端子“接上位機”相連。端子上下兩排連接的信號名稱要相互對應。（兩個端子的相同信號名稱
從機接地用 接到機柜地上
從機地址撥碼說明
1#從機，對應地址為0，掛在I段母線

地址設置范圍為1~31，對應從機號為2~32。
I段母線上的從機地址設置范圍為1~15，對應從機號為2~16#。包括主機所帶的
從機，I段母線滿配置時的從機為1~16#，共16個從機。共檢測16×24=384個支路。
II段母線上的從機地址設置范圍為16~31，對應從機號為17~32#。II段母線滿配
16個從機，共檢測16×24=384個支路。兩段母線滿配置時總共可帶32個從
32×24=768個支路。
I段帶8
1#從機，II段也帶8個從機，則掛在I段上的從機地址應
1~7（主機內所帶從機地址為0，不用設置），掛在II段母線上的從機地址應設為
。
8-4所示。撥碼位置在OFF時為1，撥碼位置在ON時為0。
X的撥碼暫時不用。撥碼位置與從機地址的對應關系見表8-3。
