產品簡介：

四繩抓斗的用途和級別：

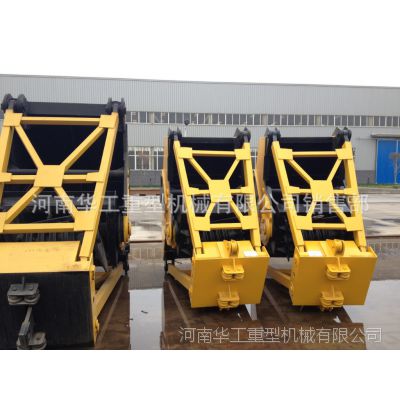

    四繩抓斗主要與具有兩組起升卷筒的橋式或門式起重配套使用，抓取各類松散的堆積物，進行裝車、卸車、轉堆加料等作業。根據抓取物料類別和用戶要求可設計帶齒的、平行大梁張開、水下作業等形式。

    由于抓斗斗部的大小不同，所抓取物料的容量不同，我們通常把抓斗分成：輕、中、重、超重四種級別。

一、構造

四繩抓斗構造主要由四個部件組成：

1.上橫梁（或稱頭部）       2.拉桿

3.下橫梁（或稱橫梁）      4.斗部

二、用途

四繩抓斗主要是與橋式行車配套使用，用于抓取各類松散的堆積物，進行裝車、卸車、轉堆、加料等作業。

三、工作原理

在橋式行車上，配有兩組電機卷筒（即電動葫蘆），每組卷筒引出兩根鋼絲繩，其中兩根成一組分別生根在抓斗平衡架兩端作支持用，另一組鋼絲繩經過上橫梁的滑輪與下橫梁的滑輪，組成滑輪組，起開閉斗部作用。鋼絲繩的繞法見圖：

工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當斗部開至兩耳板的碰塊相撞時，即斗部打開到極限。開斗時，上橫梁滑輪和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已打開的抓斗，落在要抓取的松散堆積物上面，再收攏開閉鋼繩，將上橫梁滑輪與下橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料過程。在閉合的斗部里已裝滿了物料，***提升開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所取的物料。

四、使用維護事項

1、使用時，先去掉抓斗上的固定塊使抓斗能開閉自如；

2、檢查各油孔部位并將黃油注滿；

3、檢查各聯接部位是否松勁，或松了，須先擰緊；

4、操作前將鋼絲繩調整，使抓斗處于自由的平衡狀態；

5、各種類型抓斗，適合抓取物料簡介：

①輕型：例如U3、U47等型號，適合抓各種煤及煤粉、煤灰粉狀熟石灰、高爐渣等；

②中型：例如U2、U45、U50、U63等型號，適合抓錳礦、銅精礦、鋅精礦、鐵、鉛、鋅燒結塊、爐渣、砂、石灰、碎石等；

③重型：例如U1、U43、U48等型號，適合抓鐵礦、鎂礦、銅礦、鉛精礦、白云石、塊狀熟石灰等。

五、易損件

1.拉桿頭襯套      2.耳板襯套      3.橫梁滑輪軸   4.頭部滑輪軸      5.滑輪

六、四繩抓斗鋼絲繩的繞法：

在橋式行車上，分別配有兩組雙排繩圈筒，每組圈筒引出兩組鋼絲繩，其中一組兩根鋼絲繩分別捆扎在抓斗平衡架兩端的斜殼或（吊繩環與捆繩輪）上，作支持鋼繩用。另一組兩根作開閉鋼繩用，他們分別經過檔繩輪，頭部滑輪，下橫梁滑輪形成滑輪組，起著抓斗的開閉作用。

外形尺寸：


參數圖：

松散物料的堆比重表：

各類抓斗抓取物料表：

河南華工重型機械有限公司

    河南華工重型機械有限公司是國內起重機械配件制造領域加工能力、產能的專業供應商，生產能力從毛坯制造、粗加工到精加工，零件裝配直至終端產品交付，致力于為客戶提供一站式專業服務。
    2009年企業全面通過***質量管理體系，***14001環境管理體系和OHSASI職業健康安全管理體系。
亞重牌產品涵蓋抓斗、夾具、吊具、車輪組、聯軸器、吊鉤組、滑輪組、卷筒組、電動葫蘆等***類6000余種，并承接各種材質的非標產品設計與制造。
    華工，起重機配件專家！

    成立于2008年的華工位于中國起重之鄉--長垣，毗鄰河南省起重工業園區，地理優勢得天獨厚，交通便利。公司注冊資本5600萬元，總資產1.2億元，年銷售收入1.5億元。占地面積7.5萬余平方米，其中已建成鋼結構廠房面積2.8萬平方米，現時擁有員工310人，大型機加工設備12臺（套），中型設備280臺（套）。

    秉承著“為客戶提供一站式專業服務”的經營理念，華工人自公司建立伊始便遵循簡單有效、規范有序的管理精神，專注于起重機械配件領域，以高品質、全系列的產品面向客戶。投入運營以來，不斷地發展大中型企業客戶和知名的整機生產廠家，在用戶中贏得了良好的***，使亞重品牌成為起重行業的后起之秀。亞重牌產品不斷進入全國起重機市場，更自豪的成為眾多知名整機廠商的戰略合作伙伴。

河南華工重型機械有限公司是專門生產、研發、銷售為一體的抓斗廠家，我公司抓斗產品有以下幾種類型：

1、單繩懸掛式抓斗

    單繩懸掛式抓斗分為單桿和雙桿兩種樣式，但是使用和用途及工作原理都是一樣的，并且都是無法復制空中張合。

工作原理:

    懸掛式抓斗用于只有一個起升的卷筒（單鉤），各種普通起重機上，用于抓取各種松散物料，最適應下水作業（具體使用方法及工作原理參照使用說明書）。

2、電動液壓式抓斗

    電動液壓抓斗分電動液壓多瓣和電動液壓雙瓣抓斗：

    電動液壓多瓣抓斗主要用于廢鐵、生鐵、石塊等不規則散貨的裝卸，適用于鋼廠、垃圾焚燒處理、港口、鐵路中轉等場合。

    電動液壓雙瓣抓斗適合任何起重機的裝卸，粒度直徑不超過100mm的散貨，特別是配套使用集裝箱橋機、船用吊、多功能門機上可大大提高起重機綜合使用性能。

    電動液壓多瓣、雙瓣駐澳度是依靠抓斗本身攜帶的電動液壓系統完成抓斗的開閉動作，綜合采用了電氣液壓、機械技術、系統設計，自動化程度高、高效節能、挖掘力和閉合力高于同規格繩索式抓斗。

3、四繩抓斗：

    四繩抓斗主要是與橋式起重機和門式起重機配套使用，用于抓取各類松散的堆積物，進行裝車、卸車、轉運、加料等作業。由于抓斗大小不同，所抓取物料比重不同，我們通常把抓斗分為輕型、中型、重型、超重型，根據抓取物料選擇所需要的抓斗。

    工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當斗部開至兩耳板的碰塊相撞時，即斗部打開到極限。開斗時上橫梁滑輪和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已開的抓斗，落在要抓取的松散堆積物上面，再收攏開閉鋼絲繩，將上橫梁滑輪和下橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料過程。在閉合的斗部里已裝滿了物料，***同時提升支持鋼絲繩和開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所抓取的物料。

4、電動抓斗

   電動抓斗多用于礦石、石灰石、爐渣、礦粉、煤、焦炭等松散粒物料的裝卸工作。不能下水作業。

    該抓斗的升降運動依靠單卷筒鉸車或掛到吊鉤上，開閉運動是依靠裝設頭部電機、減速機、卷筒等帶動下橫梁來完成。

    室外作業，要加防雨設施，不能再易燃、易爆、酸、堿蒸氣環境中工作。

5、雙繩抓斗:

    雙繩抓斗主要是與橋式起重機、港機、鉸車上配套使用的，廣泛用于港口、電廠、碼頭、化工等抓取各類松散的堆積物，如礦石、煤、爐渣等進行裝車、卸車、加料等作業。

      在鉸車上引出兩個鋼絲繩、一根升起、一根閉合，抓斗張開后落到物料上，收攏閉合鋼絲繩，斗內抓滿物料，啟動起升鋼絲繩將抓斗吊起，經行車將物料轉運場地，松開閉合鋼絲繩，卸下所抓的物料。

6、多瓣抓斗

    多瓣抓斗有四瓣抓斗、六瓣抓斗、八瓣抓斗，有單繩、雙繩、四繩、馬達、液壓五大種類。多瓣抓斗適應于環境惡劣、所抓物料不規則、難度較大的物料。如垃圾、礦石、廢鐵、鋁錠、石灰石、礫石等物料，進行裝卸和轉運，已在垃圾場、廢鋼廠、港口、礦山、鐵路廣泛應用。（馬達抓斗不能下水作業）

    工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當斗部開到兩耳板的碰塊相撞時，即斗部打開到極限。開斗時，上橫梁滑輪和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已打開的抓斗，落在要抓取的松散堆積物上面，再收繞開閉鋼絲繩，將上橫梁滑輪與下橫梁滑輪的中心距恢復到原來的位置，這樣就完成了抓取物料過程。在閉合的斗部里已裝滿了物料，***提升開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所抓取的物料。

7、不銹鋼抓斗：

  不銹鋼抓斗也分為：四繩、雙繩、單繩、電動幾個品種，在結構上和以上品種相同，工作原理也與以上幾個品種一樣。所不同的是：不銹鋼抓斗是使用不銹鋼材料制作。不銹鋼抓斗從材料制作上又分為局部不銹鋼和整體不銹鋼。

    不銹鋼抓斗是專門為釀造所設計，主要用于抓運曲料、醬料、醬渣等。

    使用不銹鋼抓斗對于生產車間和加工的食用產品比較清潔衛生，也大大減輕了工人勞動制度

8、派拿型抓斗

  結構造型合理，鋼度好，抓取物料重量與抓斗自重之比達到1.5-1.92，充滿度達到95-***，主要的軸套采用軸承鋼，銷軸材料均為40cr，滑輪上采用耐高溫軸承，外加雙口橡膠油封，防塵防水可在水下使用。刃口采用耐磨合金結構鋼作為刃口板，便于焊接和維修、沖擊性好。

工作原理：

    由于他的結構獨特，更有利于抓取車廂、船艙邊角物料，與普通長撐桿抓斗相比具有以下特點：1、承梁結構短，強度高、自重減輕、撐桿為封閉型焊接結構、獨立傳力，穩定性、橫向抗彎能力好。各主要鉸點的軸套采用軸承鋼、銷軸采用合金結構鋼，為延長抓斗使用壽命3-4倍，該板采用耐磨合金焊條、網絡、堆焊，加大沖擊力和耐磨度，使用壽命長，抓取比達到1.8T。本抓斗造型新穎、結構合理，是小粒度松散物料的理想抓具，該抓斗一般適用于港口、碼頭、貨站，抓取煤、糧食、礦渣等松散物料。
